Od zaobljenih krovova do složenih nadogradnji, kupola ili velikih krovnih površina — PREFALZ nudi bezbroj individualnih opcija za dizajn. Savijanja i pregibi nimalo ne utiču na kvalitet boje: PREFALZ se isporučuje u brojnim bojama, sa glatkom ili stucco površinom, u zavisnosti od zahteva.
PREFALZ trake mogu da se idealno koriste kao komplementarne trake za PREFA proizvode malog formata koji odgovaraju različitim priključcima i opšivkama u dimenzijama 0,70 × 1.000 mm (dimenzija trake 60 kg).
Posebno je važno istaći da aluminijumski krov PREFALZ ispunjava uslove za klasifikaciju reakcije na požar „A1“ – dakle, nezapaljivo, - prema standardu EN 13501-1.
PREFALZ pogodnosti
Za širok spektar primena
od zakrivljenih svodnih krovova do složenih nadogradnji, kupola, klasičnih dvovodnih krovova ili velikih krovnih površina,
jednostavan za obradu, izuzetno otporan,
lako se obrađuje čak i pri niskim spoljnim temperaturama
Garancija od 40 godina
na materijal i boju za proizvode sa P.10 površinom
Protivpožarna zaštita
PREFALZ nezapaljivo (A1)
Kompletni sistem
Opsežni i usklađeni sistemski dodaci obezbeđuju sigurnost i dugotrajnost
Brojne opcije dizajna
Veoma širok izbor standardnih boja, kao i glatka i stucco površina prilagođeni su kompletnom PREFA sistemu
Ekološki prihvatljiv
Aluminijum se može reciklirati 100% bez gubitka kvaliteta
Dugi radni vek
Aluminijum ne rđa
Detalji falcova

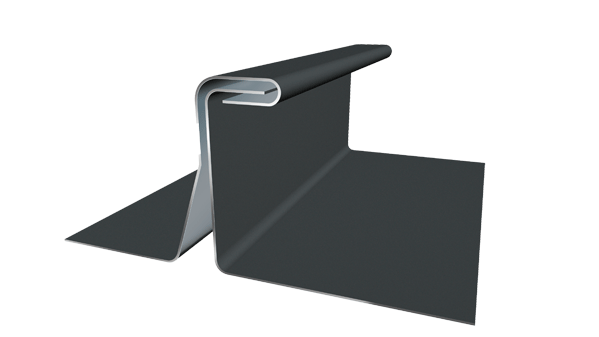

Kod pokrivanja krovova sa stojećim falcom, unapred profilisane ili savijene trake lima spajaju se i formiraju vodonepropusne fugne. Ugaoni stojeći falc koristi se pre svega za fasade, dok se dvostruki stojeći falc primenjuje na krovnim površinama. Na sledeće dve slike prikazani su poprečni preseci dvostrukog i ugaonog stojećeg falca:
Sistemi ugradnje i vrste primene
PREFALZ trake, izrađuju se u profilnim linijama od traka u rolni.
Ove PREFALZ trake mogu da se postavljaju pomoću kliznih haftera u dužinama do 12 m. Ukoliko se primene odgovarajuće dodatne mere, moguće su i veće dužine traka. Duge trake omogućavaju laku, sigurnu i ekonomičnu ugradnju krovnog pokrivača. Trake mogu da imaju uvek istu širinu ili, u posebnim slučajevima, različite širine.
Odsjajni krovovi i panelne obloge sastoje se od panela koji su razdvojeni poprečnim fugnama. Često se koriste na zgradama izloženim posebno jakim vetrovima, ali i iz estetskih razloga.
Savet stručnjaka: za krovove sa blagim nagibom počevši od 3°
Krovovi koji koriste PREFALZ imaju najveći stepen stabilnosti i izdržljivosti. PREFALZ odgovara krovovima sa blagim nagibom* počevši od 3° i može se ugrađivati čak i pri niskim temperaturama.
* Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica.
Pregled PREFALZ boja
PREFALZ nudi široku paletu standardnih boja, uglavnom u P.10 kvalitetu sa garancijom od 40 godina. Sloj farbe nanosi se i termički obrađuje kroz nekoliko faza obrade u coil coating procesu. Zahvaljujući tome, premaz je elastičan i veoma otporan na atmosferske uslove.
Pregled boja (20)
Boja |
Oznaka |
slično RAL boji |
|
01 P.10 Braun |
7013 |
|
02 P.10 Anthrazit |
7016 |
|
03 P.10 Schwarz |
9005 |
|
04 P.10 Ziegelrot |
8004 |
|
05 P.10 Oxydrot |
3009 |
|
06 P.10 Moosgrün |
6005 |
|
07 P.10 Hellgrau |
7005 |
|
08 P.10 Zinkgrau |
7030 |
|
10 P.10 Prefaweiß |
9002 |
|
11 P.10 Nussbraun |
8019 |
|
12 Silbermetallic |
9006 |
|
13 Naturblank |
|
|
17 P.10 Reinweiß |
9010 |
|
19 P.10 Dunkelgrau |
7043 |
|
23 Schwarzgrau |
7022 |
|
28 P.10 Prefabronze |
7048 |
|
43 P.10 Steingrau |
7031 |
|
45 Bronze |
7048 |
|
46 P.10 Patina grün |
6027 |
|
47 Patina grau |
7042 |
Napomene
- Navedene RAL vrednosti su približne (~) i neke od njih mogu značajno da se razlikuju od stvarne PREFA boje, a u nekim slučajevima ne odražavaju subjektivni doživljaj boje.
- Posebno kod kvaliteta boje P.10 gotovo je nemoguće definisati precizne vrednosti zbog strukture površine. Pored toga, Siding fasadne kasete PREFA u bojama P.10 kamen siva, P.10 pesak bež, P.10 PREFA bronza, P.10 patina zeleno, natur hrast, patina sivo, orah braon i beli hrast zasnovane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promene izgleda površine nastale kao posledica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.
Neka vas inspirišu već realizovani krovni projekti u kojima se koristi PREFALZ
Tehnika stojećeg falca predstavlja klasičan način primene kod metalnih krovova. Ovom tehnikom može da se obloži čitava spoljašnost objekta, odnosno i krov i fasada, tako da se postigne izgled kao da su izliveni iz komada. Ovom tehnikom omogućava se velika sloboda u upotrebi ujednačenih panela ili panela različitih širina, kao i konusnih panela, a uz to i korišćenje široke palete boja.
PREFALZ se koristi i za sve detalje kao što su okviri dimnjaka, zidne obloge, bočni opšivi i drugo, u okviru PREFA krovova sa malim formatima.

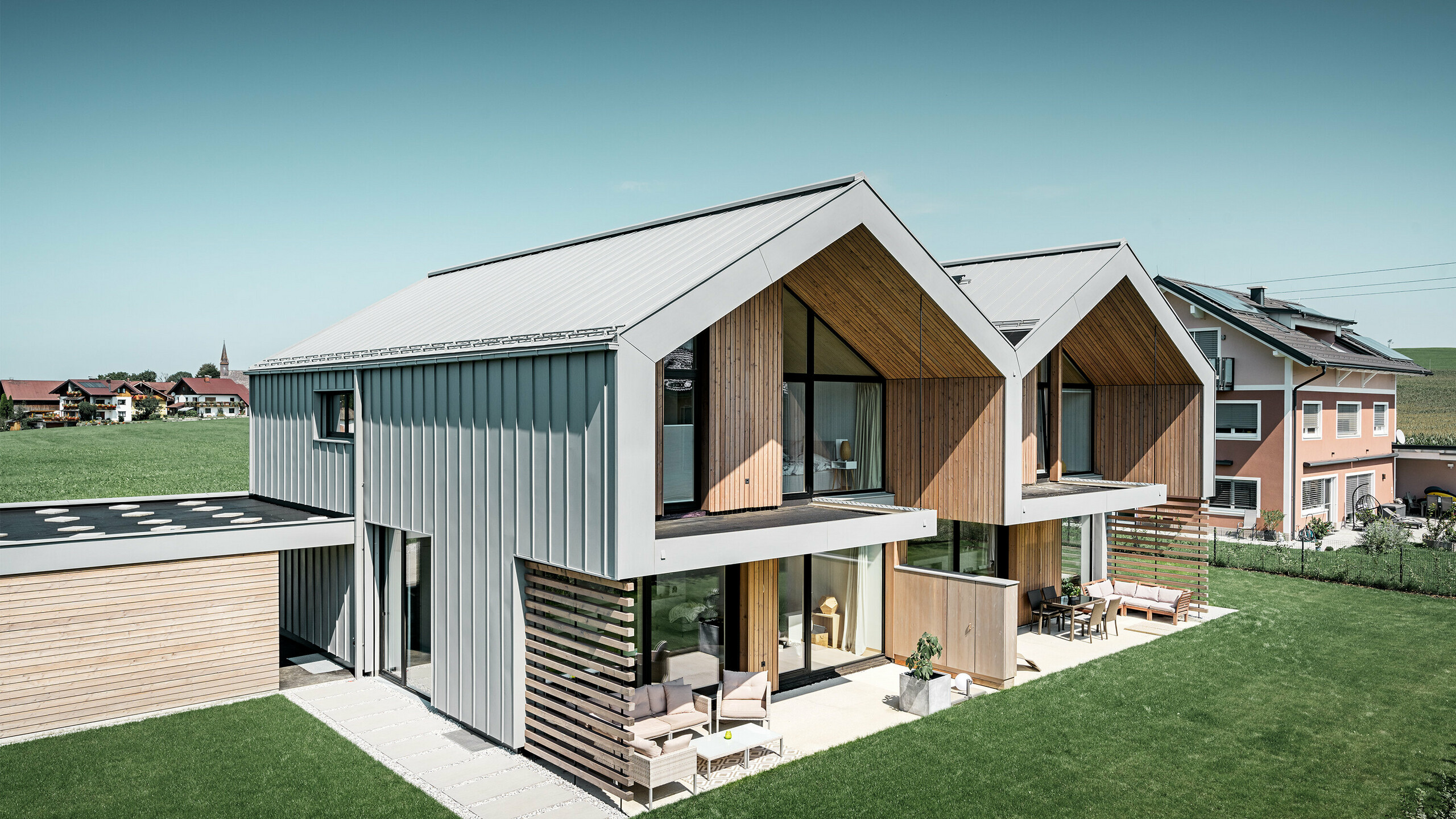

Doppelhäuser mit PREFALZ Dach und Fassade in Patina grau

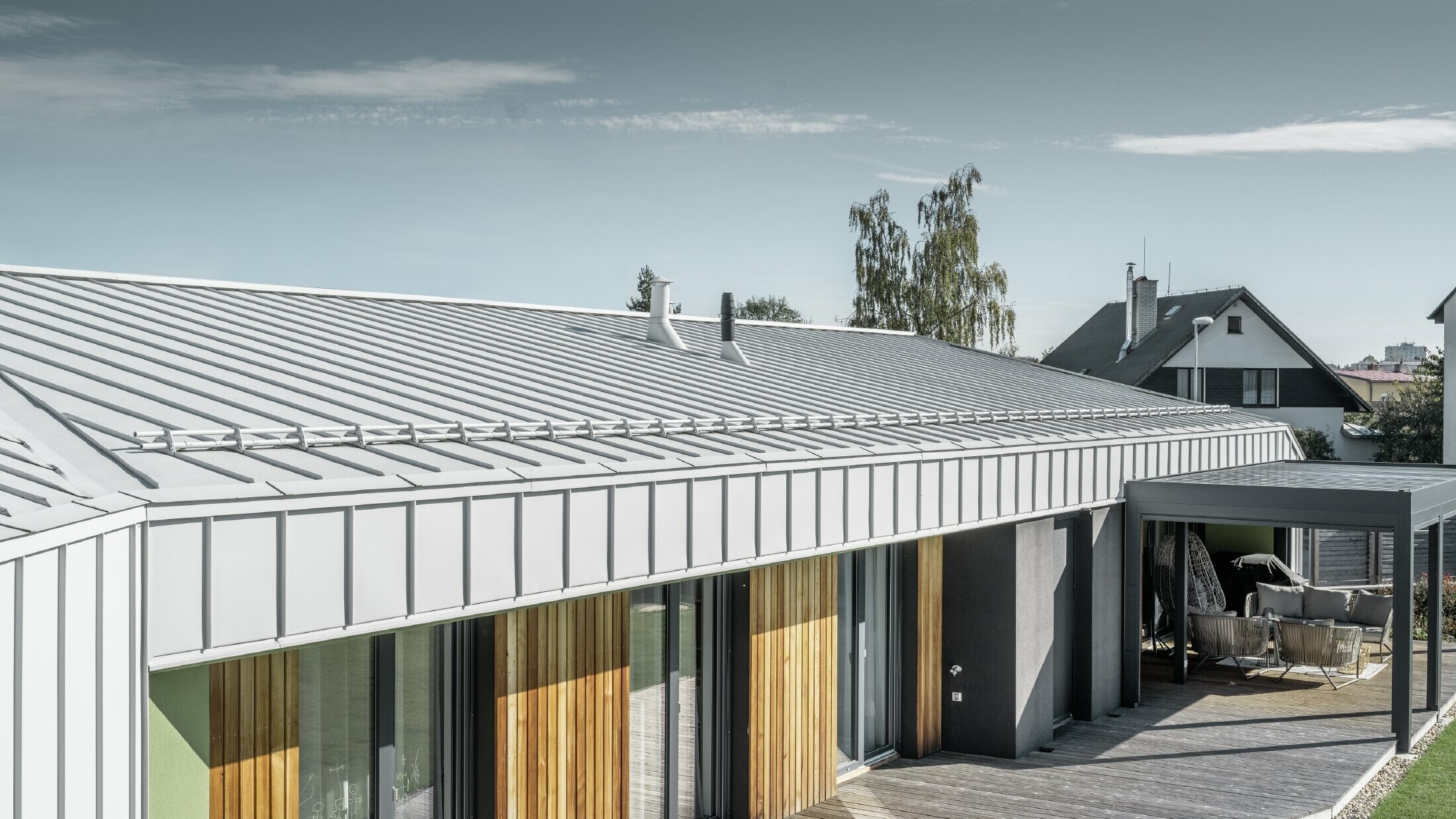

Bungalow mit PREFALZ Dach und Fassade in Prefaweiß

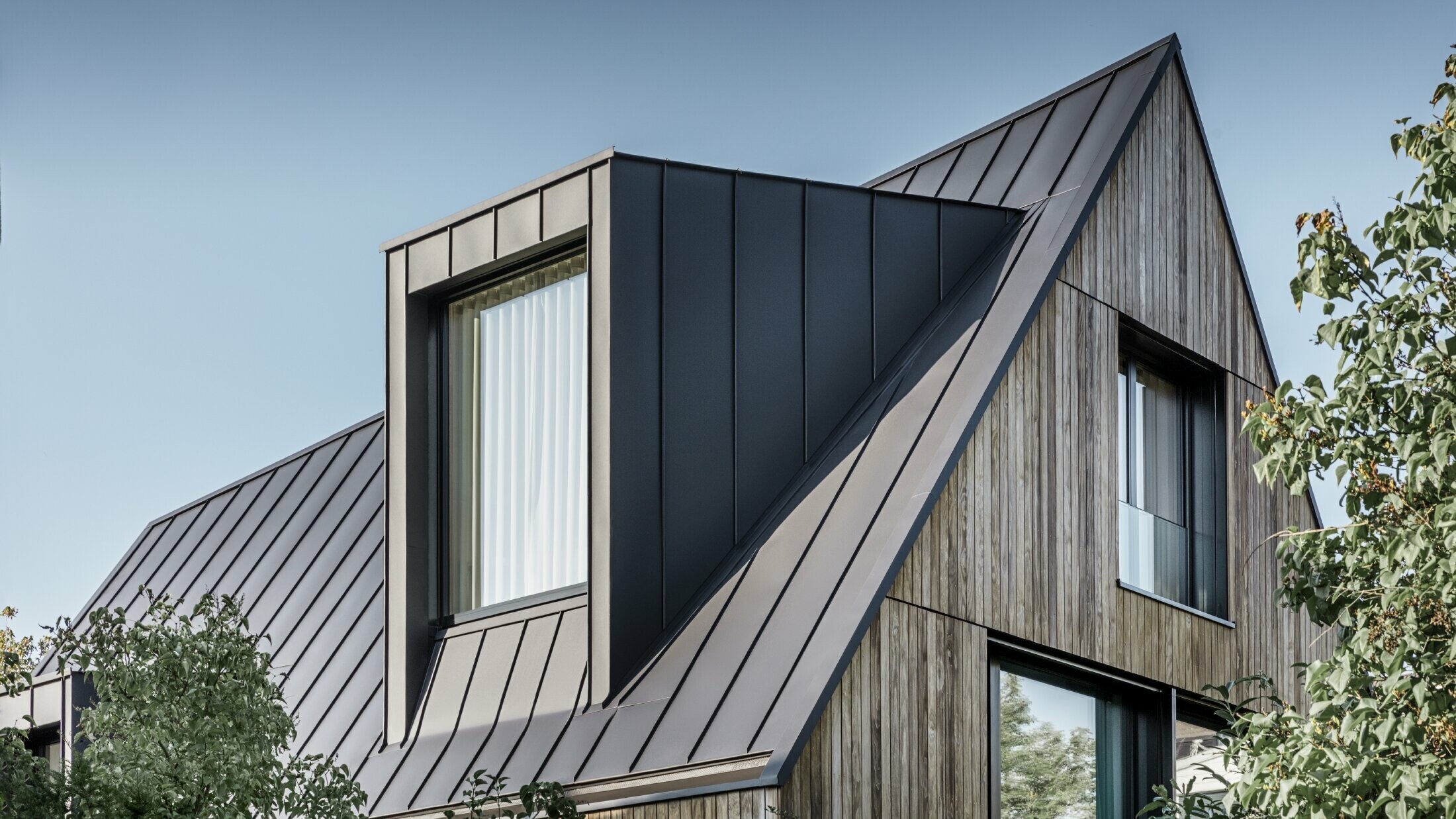

Steiles Satteldach mit Gaube, PREFALZ in P.10 Anthrazit

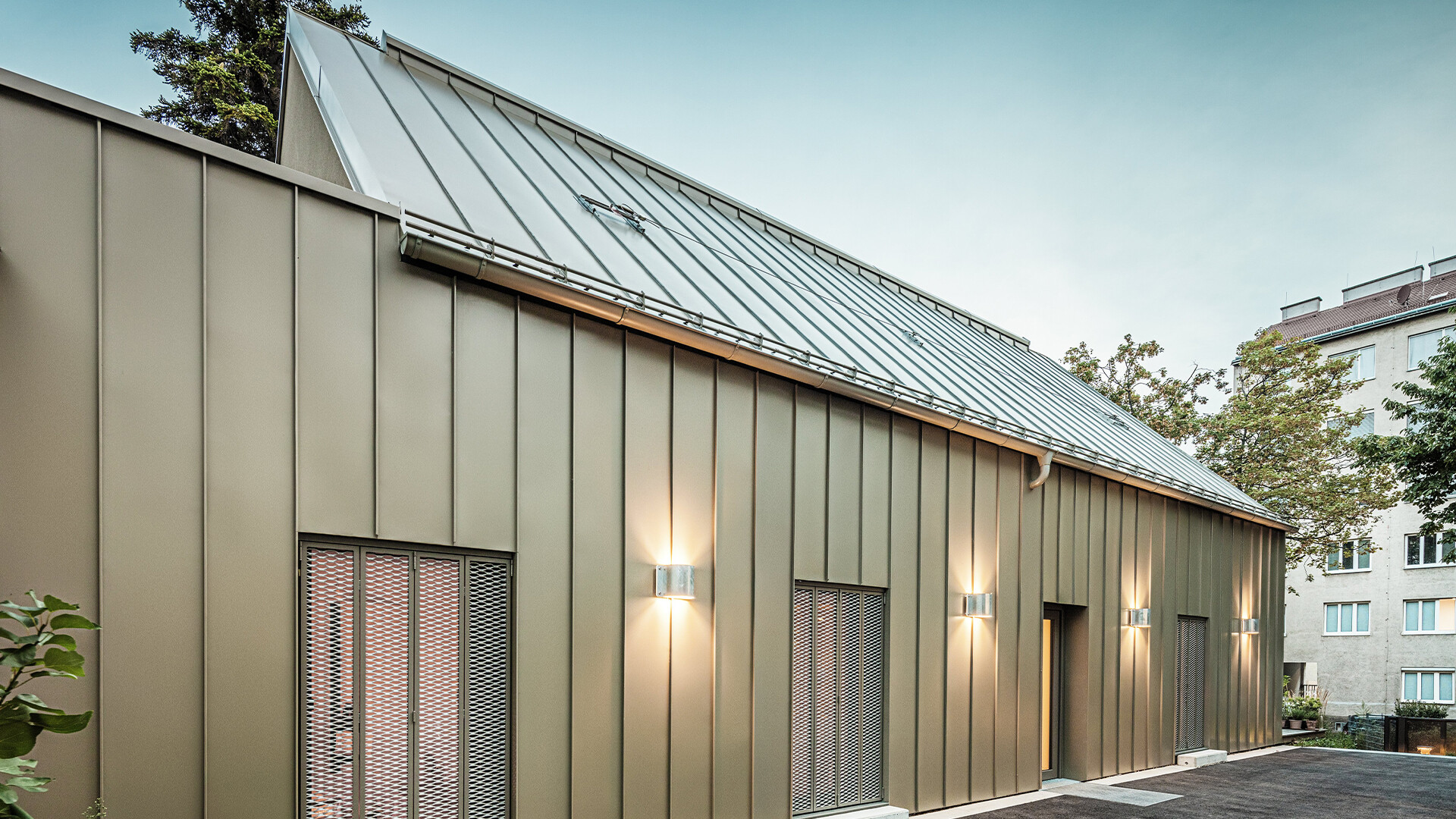

PREFALZ in P.10 Prefa bronze envelops the roof and façade of the studio

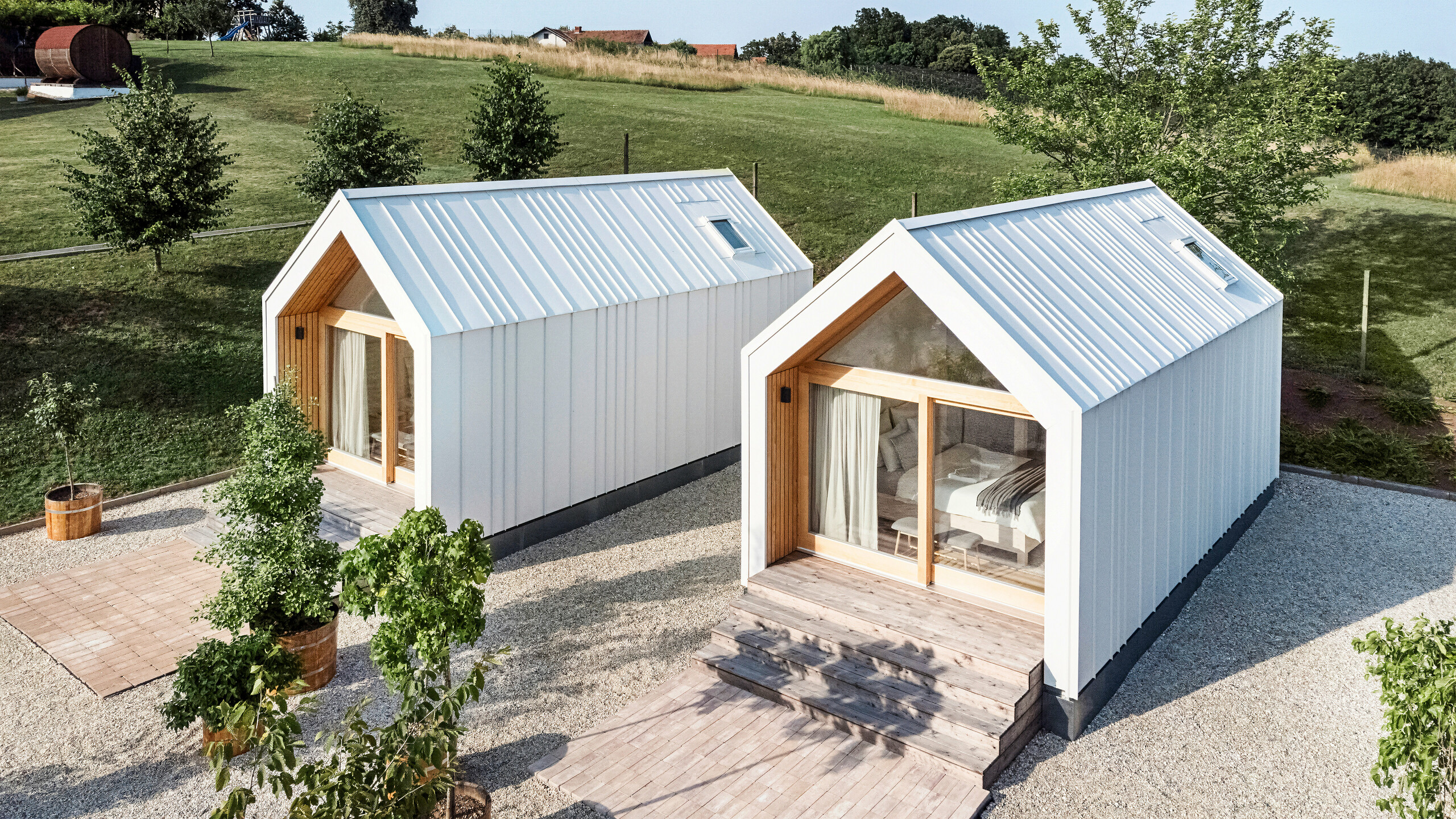

Tiny houses with PREFALZ roof and façade in P.10 pure white

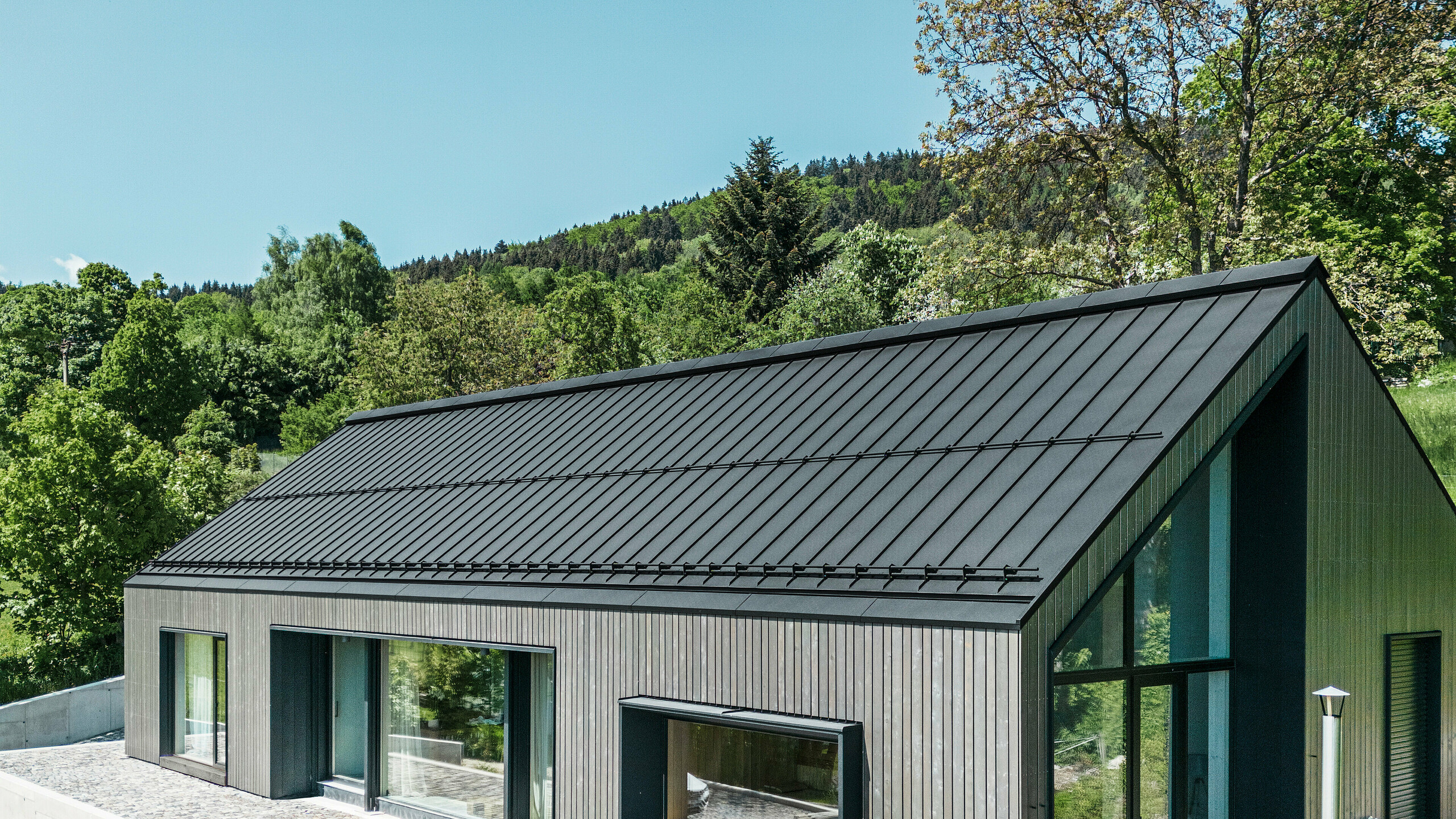

Gabled roof with PREFALZ in P.10 black combined with a dark wooden façade

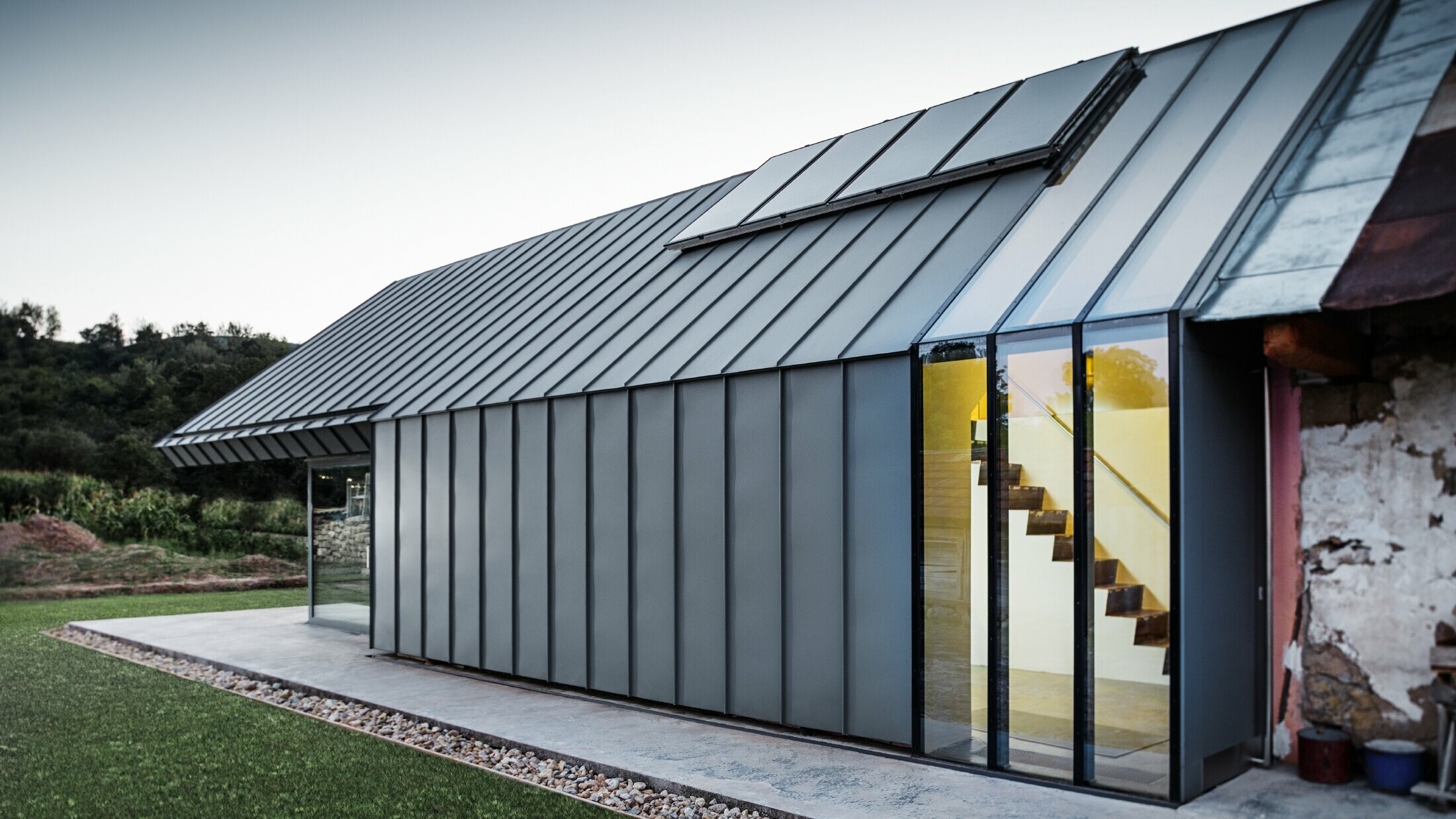

Architectural office and detached house with PREFALZ roof and façade in P.10 light grey

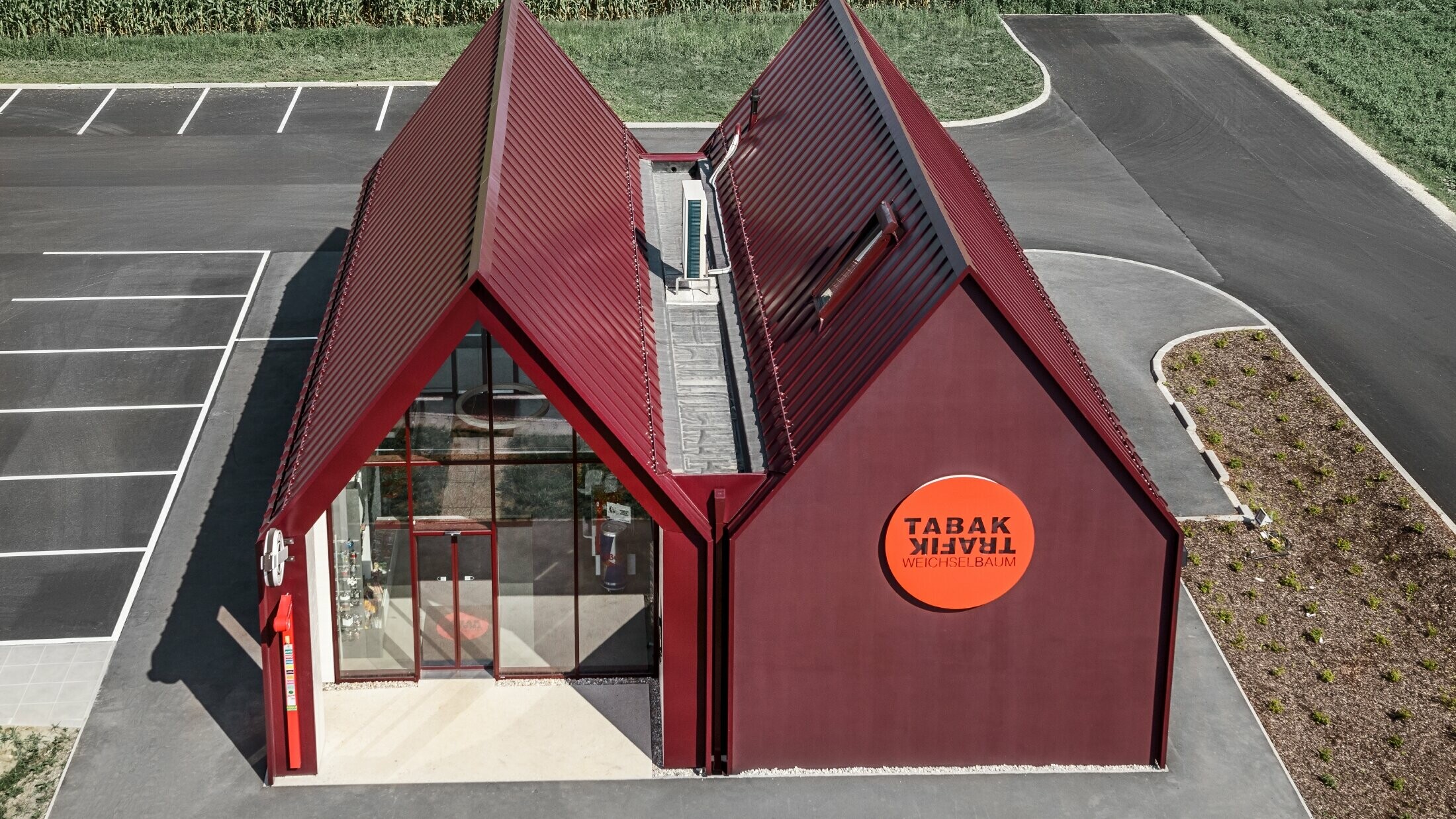

Modern tobacconist's in St. Valentin, PREFALZ in special black-red colour

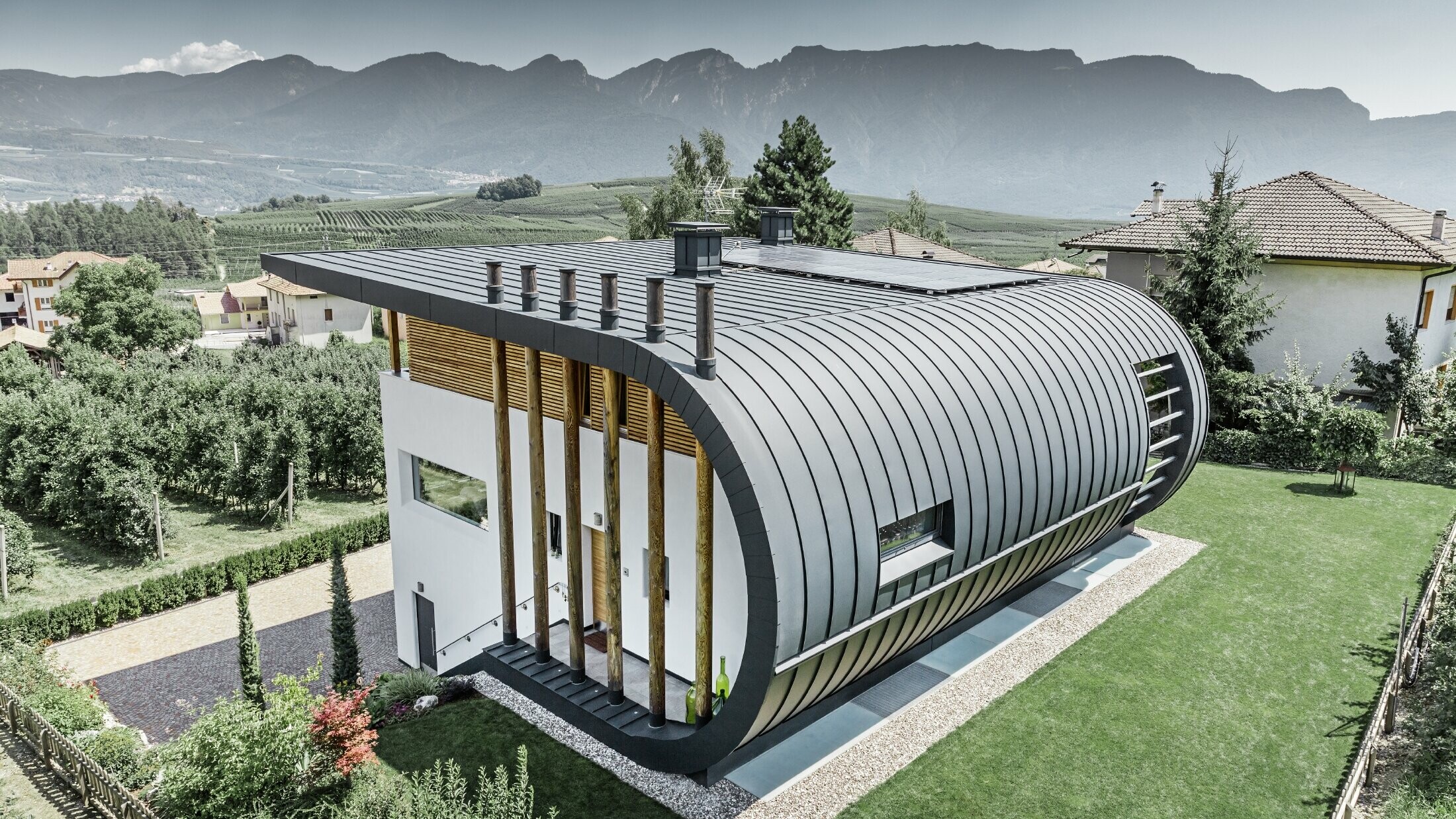

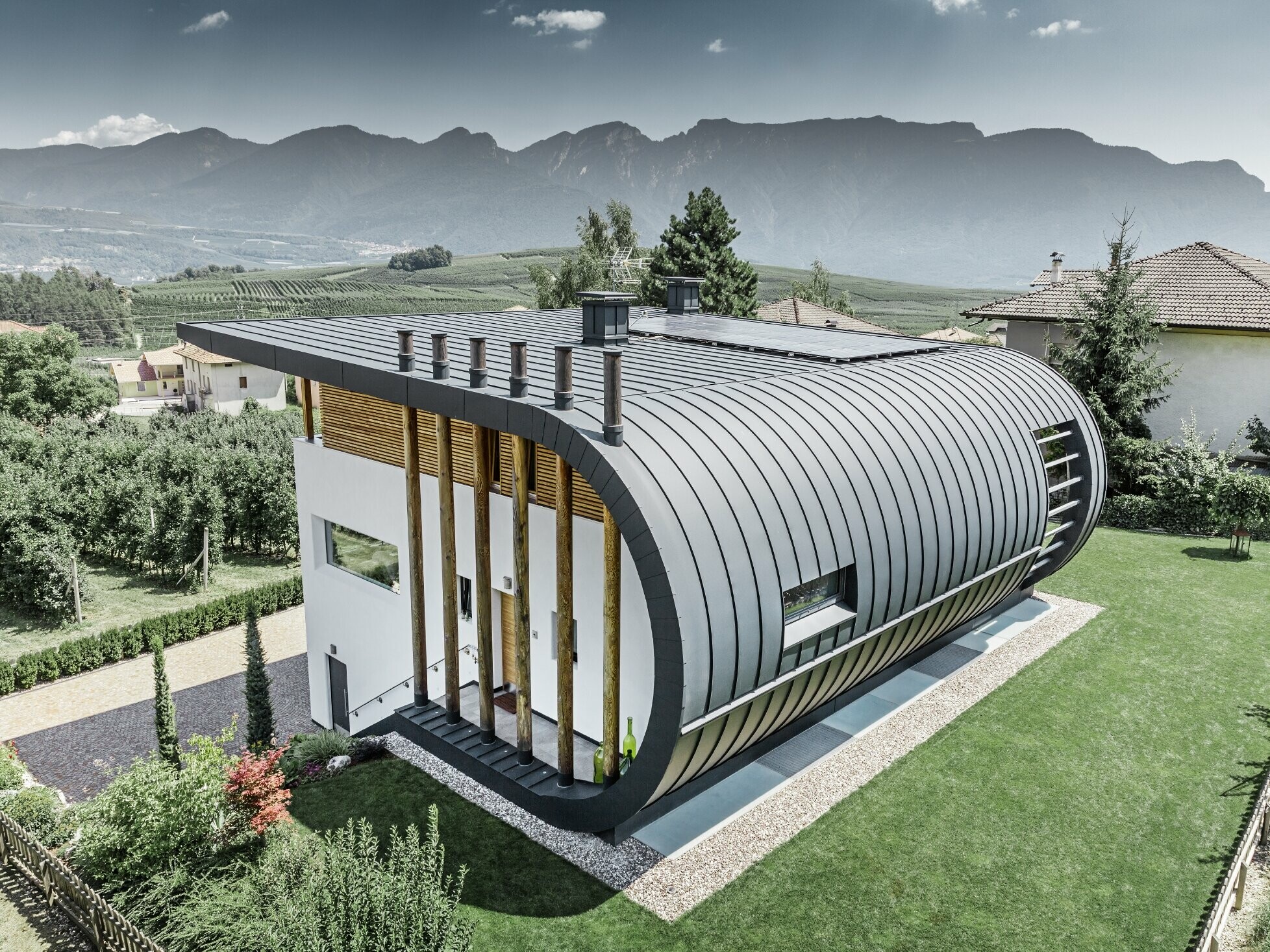

Casa Giovannini Italien Prefalz P.10 Anthrazit

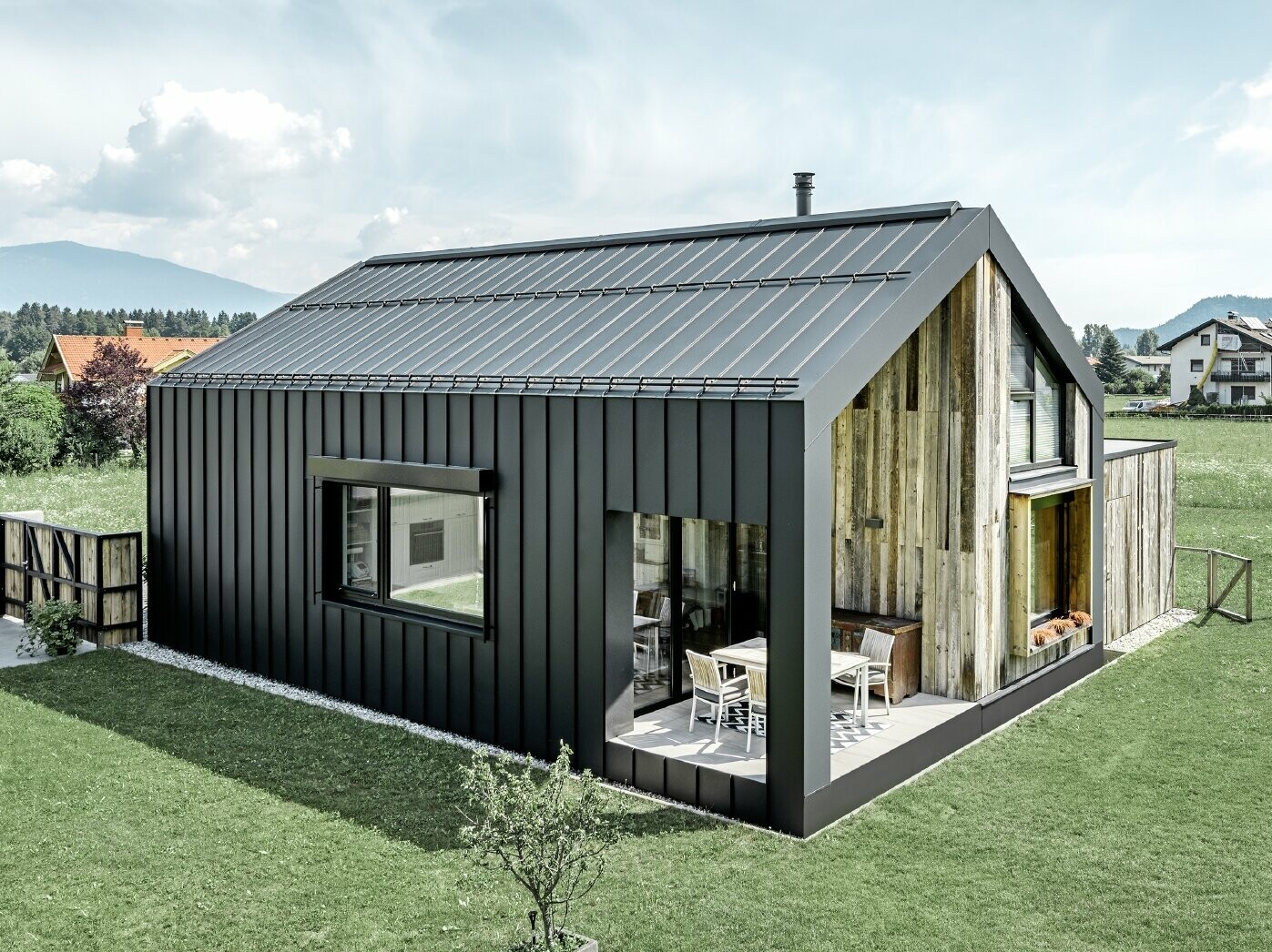

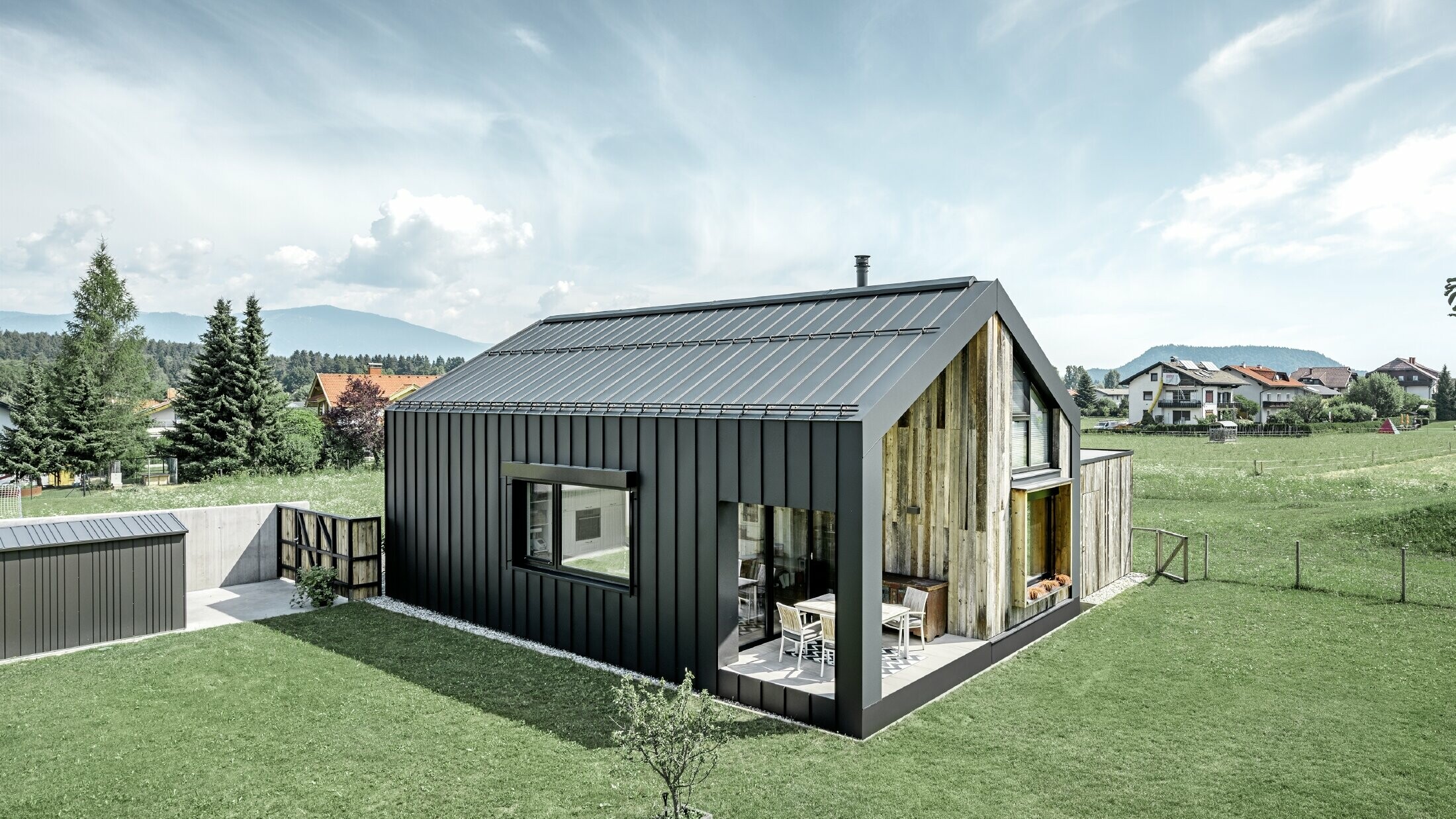

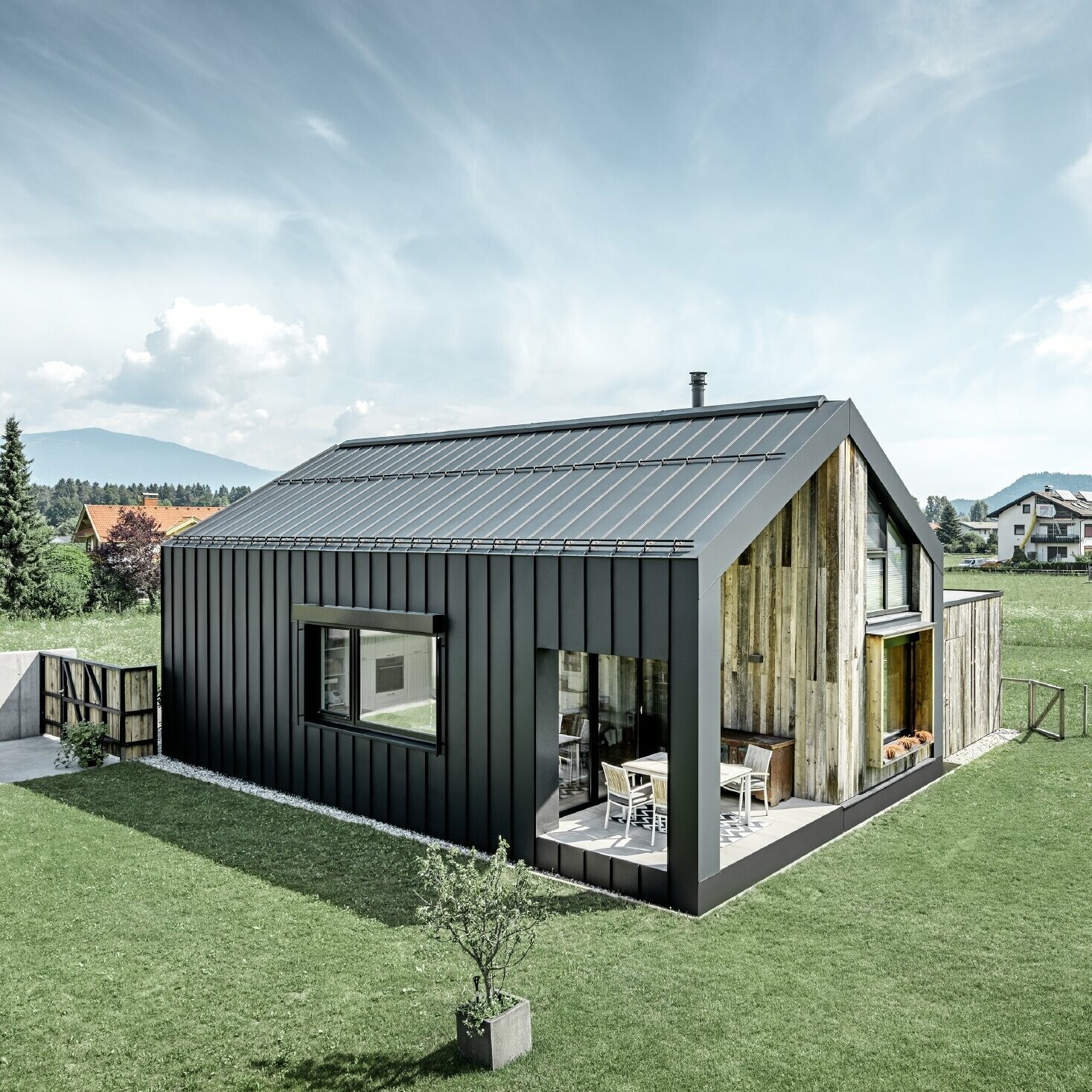

Reduziertes Einfamilienhaus mit Satteldach und PREFALZ in P.10 Anthrazit

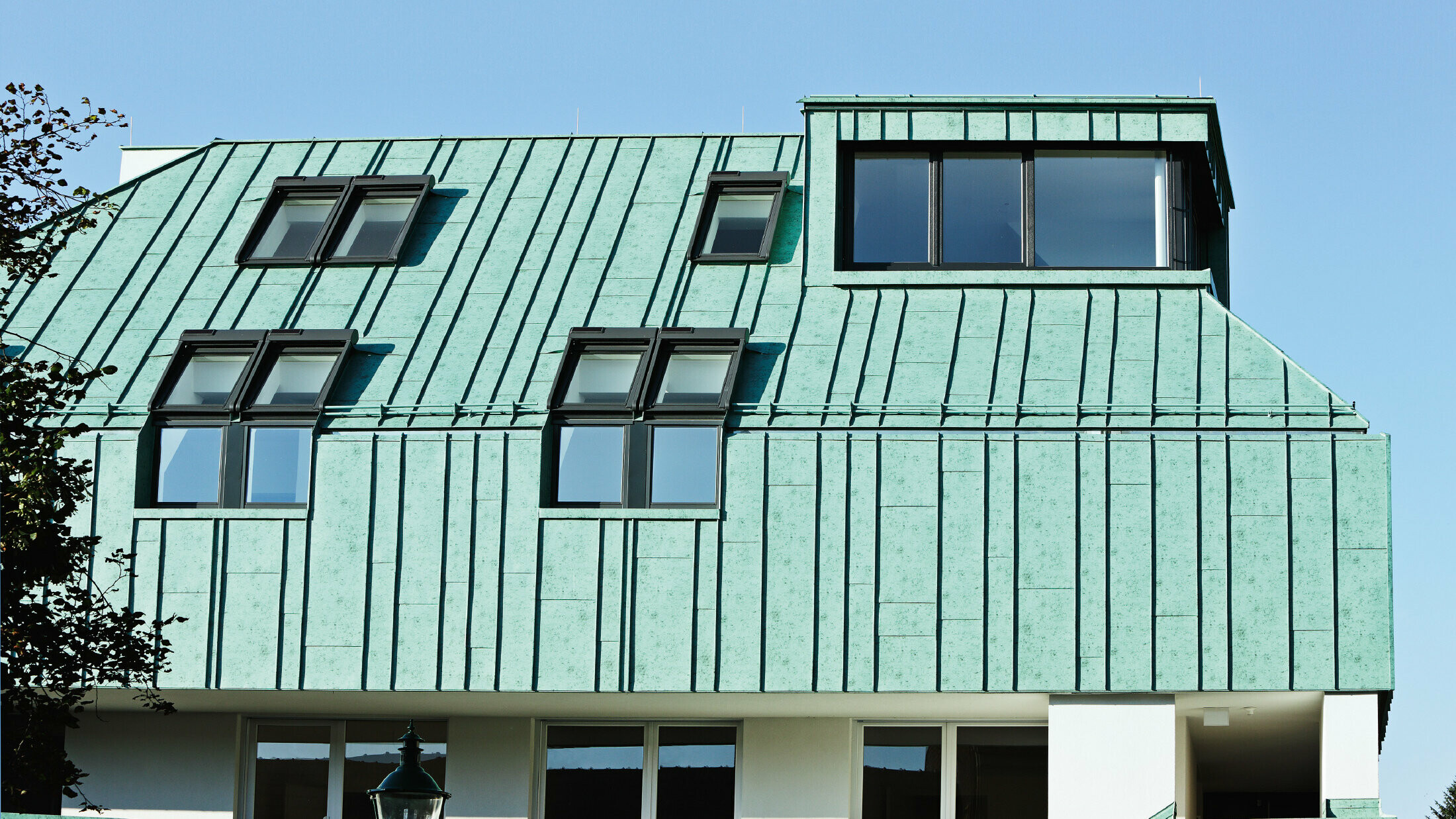

Dach- und Fassadengestaltung mit PREFALZ in Patina grün von PREFA
Unterschiedliche Scharenbreiten mit PREFALZ in Patina grün
Einfamilienhaus mit PREFALZ in P.10 Prefaweiß an Dach und Fassade
Die unterschiedlich breiten Scharen ziehen sich vom Dach weiter über die Fassade.

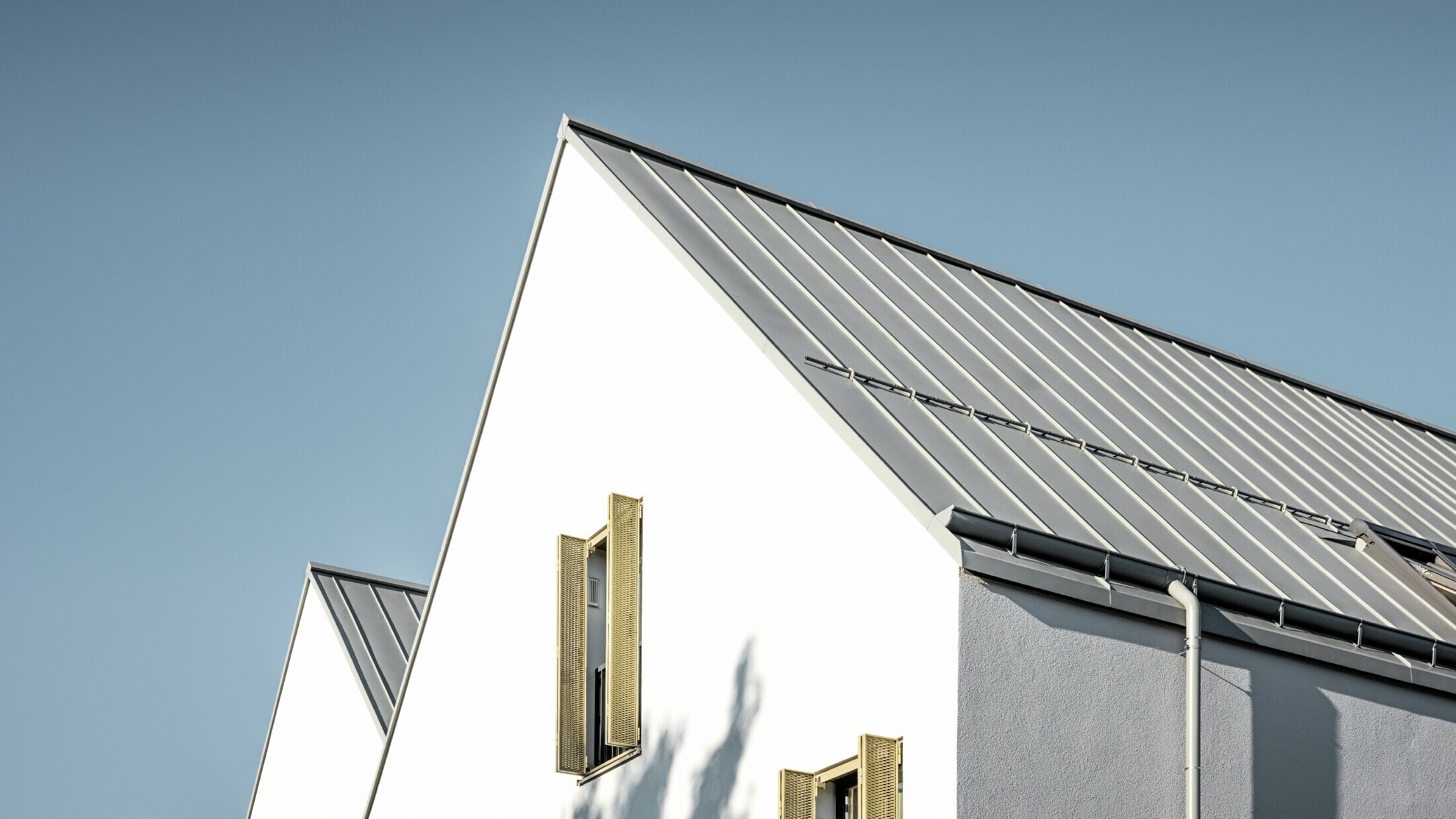

Satteldach ohne Dachvorsprung mit PREFALZ in P.10 Zinkgrau
Tehničke informacije o sistemu PREFALZ
Materijal |
aluminijum sa coil coating premazom, debljine 0,7 mm |
|---|---|
Standardne dimenzije |
PREFALZ za krovove: 0,7×500 mm; 0,7×650 mm |
Težina |
pribl. 1,89 kg/m² |
Minimalni nagib krova* |
3° (pribl. 5 %) * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Konstrukciona podloga i sloj za separaciju* |
na podlozi potpuno pokrivenoj daskama (minimalne debljine 24 mm); obavezan je sloj za razdvajanje * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Pričvršćivanje |
PREFA fabrički oblikovani fiksni i dugi klizni haferi (od nerđajućeg čelika) prema statičkim zahtevima * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Oprez: Treba po svaku cenu da se izbegne mešanje PREFALZ traka s aluminijumom drugih proizvođača sa coil coating zaštitom, ali i sa FALZONAL® materijalom navodno iste boje, zbog različitih kvaliteta premaza i kasnijih razlika u ponašanju pri izlaganju vremenskim uslovima. Samo na ovaj način možete da uživate u fasadi skladnog izgleda čak i nakon mnogo godina. Ovo pravilo mora da se poštuje i kod limarskih završnih elemenata, pokrivnih traka i sličnih detalja.
Krovna konstrukcija
PREFA aluminijumski krovovi izrađuju se s potkonstrukcijom koja omogućava provetravanje, pri čemu su krovna obloga i sloj toplotne izolacije razdvojeni slojem za ventilaciju. To znači da vlaga koja se povremeno javlja od kondenzacije može da se efikasno eliminiše.
U većini slučajeva provetrava se krovna membrana, kao što je prikazano na prvoj slici. Međutim, i ceo prostor u potkrovlju može da se provetrava (druga slika).
Razdvojni slojevi
Razdvojni slojevi postavljaju se neposredno ispod krovnog pokrivača i mogu da imaju različite funkcije. O tome da li će se koristiti razdvojni sloj i koji tip sloja odgovara, mora da se odluči još u fazi planiranja.
Razdvojni slojevi mogu da:
- štite drvenu oplatu ili panele na bazi drveta od vlage tokom faze izgradnje
- poboljšaju zvučnu izolaciju (akustično razdvajanje).
- nadoknade manje neravnine u krovnoj konstrukciji.
- poboljšaju sposobnost širenja i skupljanja korita.
- zaštite metal sa donje strane od štetnog uticaja alkalnih materija i mogućih hemikalija iz podloge.
- doprinesu vodonepropusnosti krovnog pokrivača i potkrovne konstrukcije.
U zavisnosti od funkcije koju razdvojni sloj treba da ispuni, potrebno je da se sa proizvođačem razdvojnih slojeva usaglasi odgovarajući proizvod. Ako, na primer, funkcija razdvajajućeg sloja jeste da obezbedi dodatnu zvučnu izolaciju, preporučuje se upotreba jačih i težih bitumenskih razdvajajućih slojeva (npr. BauderTOP UDS 3 NK ili sličnih). Ako je razdvojni sloj namenjen „samo“ zaštiti potkonstrukcije tokom faze izgradnje, može da se koristi tanji bitumenski razdvojni sloj (npr. BauderTOP TS 40 NSK ili sličan).
Savet stručnjaka: PREFALZ 500 za jednostrešne krovove
Jednostrešni krovovi sa pokrivačem u dvostrukom stojećem falcu mogu usled jakog vetra da budu bučni. Ovde preporučujemo da se koristi PREFALZ sa širinom korita od 500 mm i ugradnju bitumenskog razdvajajućeg sloja. Odgovarajuće mere za zvučnu izolaciju treba da se uzmu u obzir već u fazi planiranja krovne konstrukcije.
Saveti za obradu stojećeg falca
Dužina fiksnog dela kreće se između 1 i 3 metra, u zavisnosti od dužine panela. Pozicija fiksnog dela uvek mora da se odredi u skladu sa postojećim nagibom krova (vidi sliku i odgovarajuću tabelu). Proboji ili oblik krova mogu da utiču na poziciju dela s fiksnim hafterima. Izdignute površine sa promenljivim zonama fiksnog kačenja moraju da se razdvoje pomoću razdvojnih traka.
Nagib krova |
sa pozicijom područja fiksne tačke* |
> 3°–5° (> 5 %–9 %) |
u sredini panela |
> 5°–10° (> 9 %–18 %) |
u gornjoj trećini panela |
> 10°–30° (> 18 %–58 %) |
u gornjoj četvrtini panela |
> 30° (> 58 %) |
na vrhu panela |
Planiranje i primena
Ovde, naši montažeri i arhitekte dokumentaciju sa specifikacijama i podatke o opciji PREFALZ.
Dodaci za PREFALZ krovove
Za pričvršćivanje pokrivača sa stojećim falcom treba da se koriste hafteri sa ekserima, šrafovima ili zakovicama od nerđajućeg čelika. Kako bi se obezbedila adekvatna zaštita od snega, na krovovima sa stojećim falcom koriste se stege za falc, kao i snegobranske cevi i ledobrani. Ovi sistemski dodaci, kao i drugi, poput PREFA zaptivnog gela, čine deo kompletnog PREFA sistema.
Kompletni i detaljni spisak pratećih proizvoda potražite u našem cenovniku (dostupan samo za izvođače).

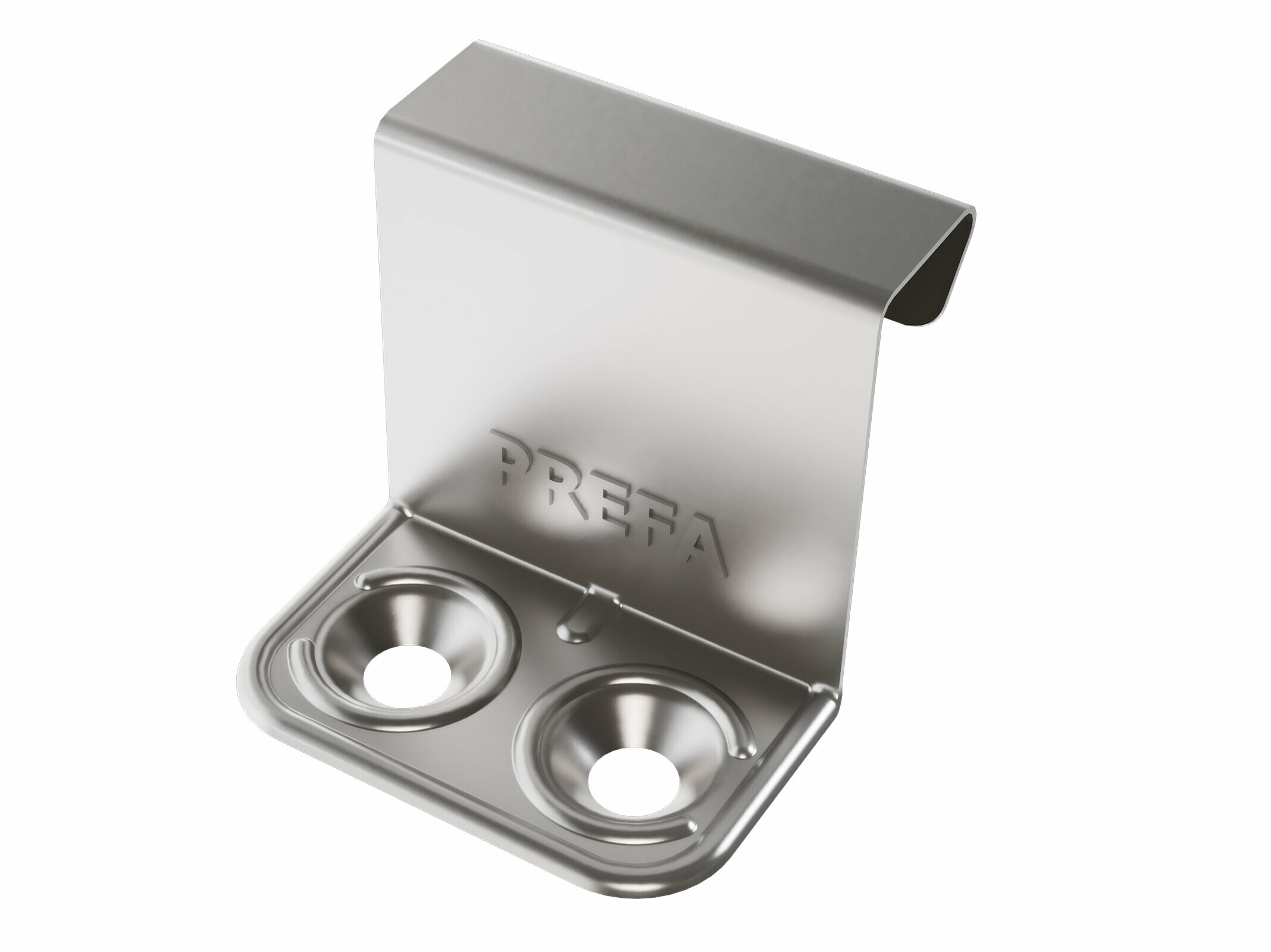

Niro-Winkelstehfalzhaft (geschraubt)
Nicht zu verwenden an der Fassade in Kombination mit den Spezialschrauben für Aluminium-und Stahlunterkonstruktion!

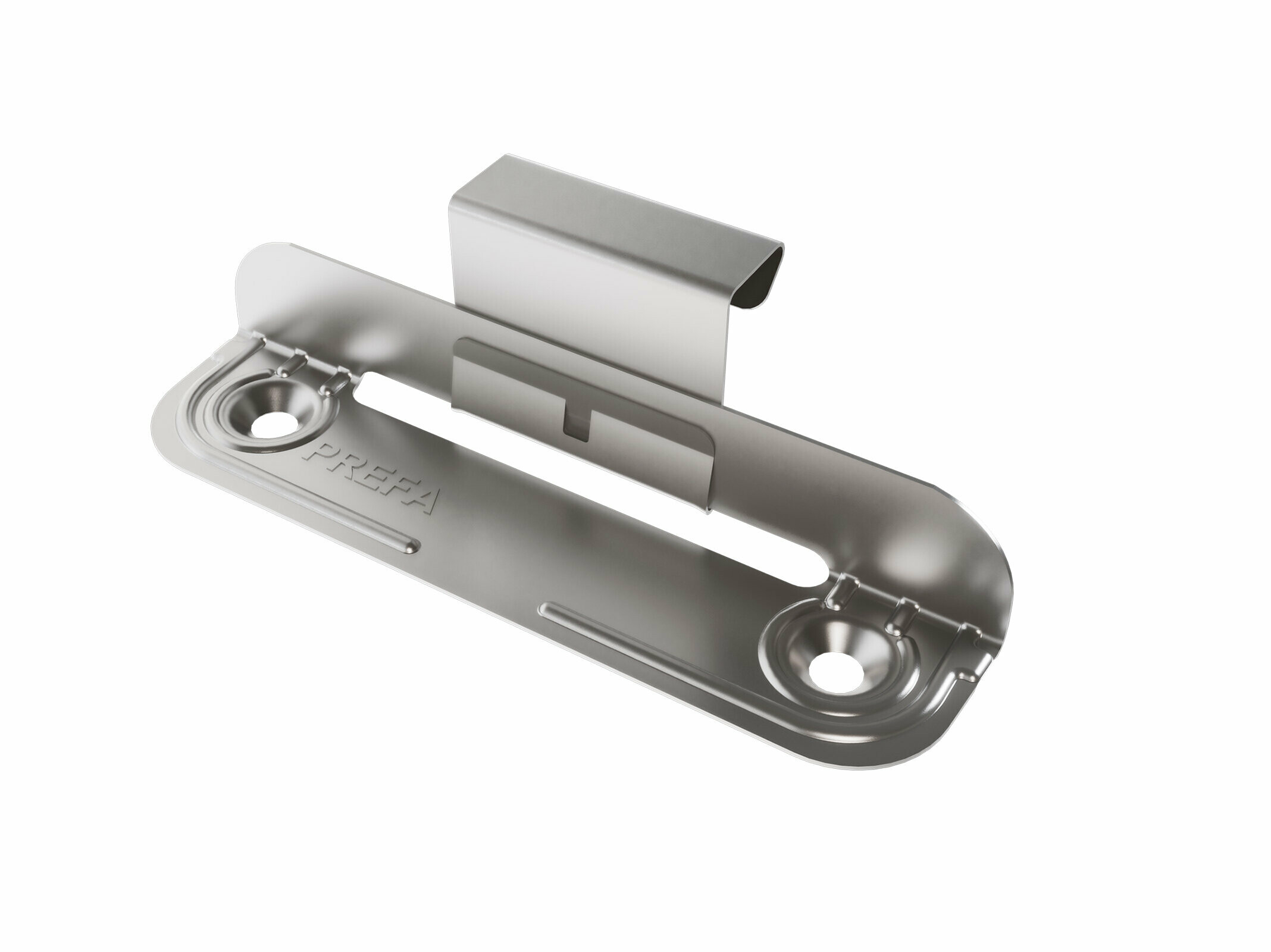

Niro-Winkelschiebehaft (geschraubt)
Scharenlänge bis 12 m. Nicht zu verwenden an der Fassade in Kombination mit den Spezialschrauben für Aluminium-und Stahlunterkonstruktion!

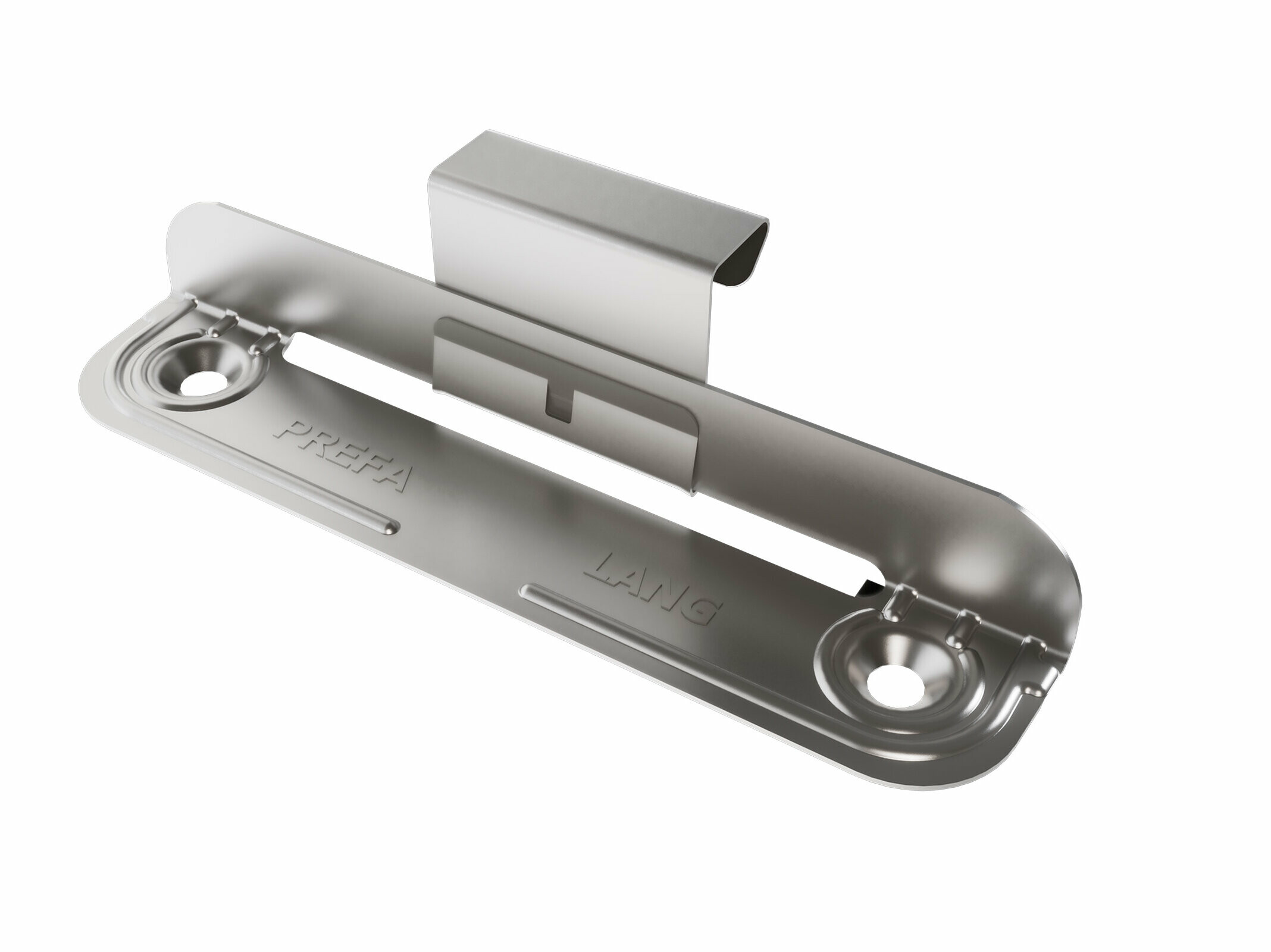

Niro-Winkellangschiebehaft (geschraubt)
Scharenlängen 12 m - 15 m. Nicht zu verwenden an der Fassade in Kombination mit den Spezialschrauben für Aluminium-und Stahlunterkonstruktion!

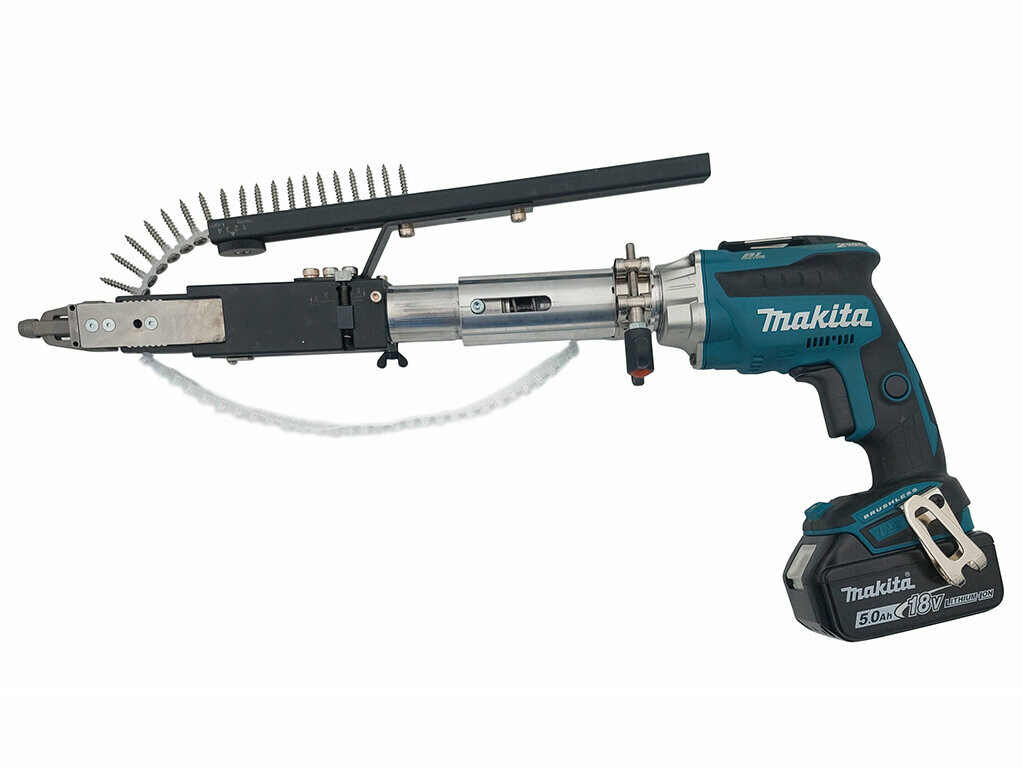

Magazinschrauber für Hafte geschraubt
inkl. Aufsatz für magazinierte Schrauben, zur schnelleren Montage

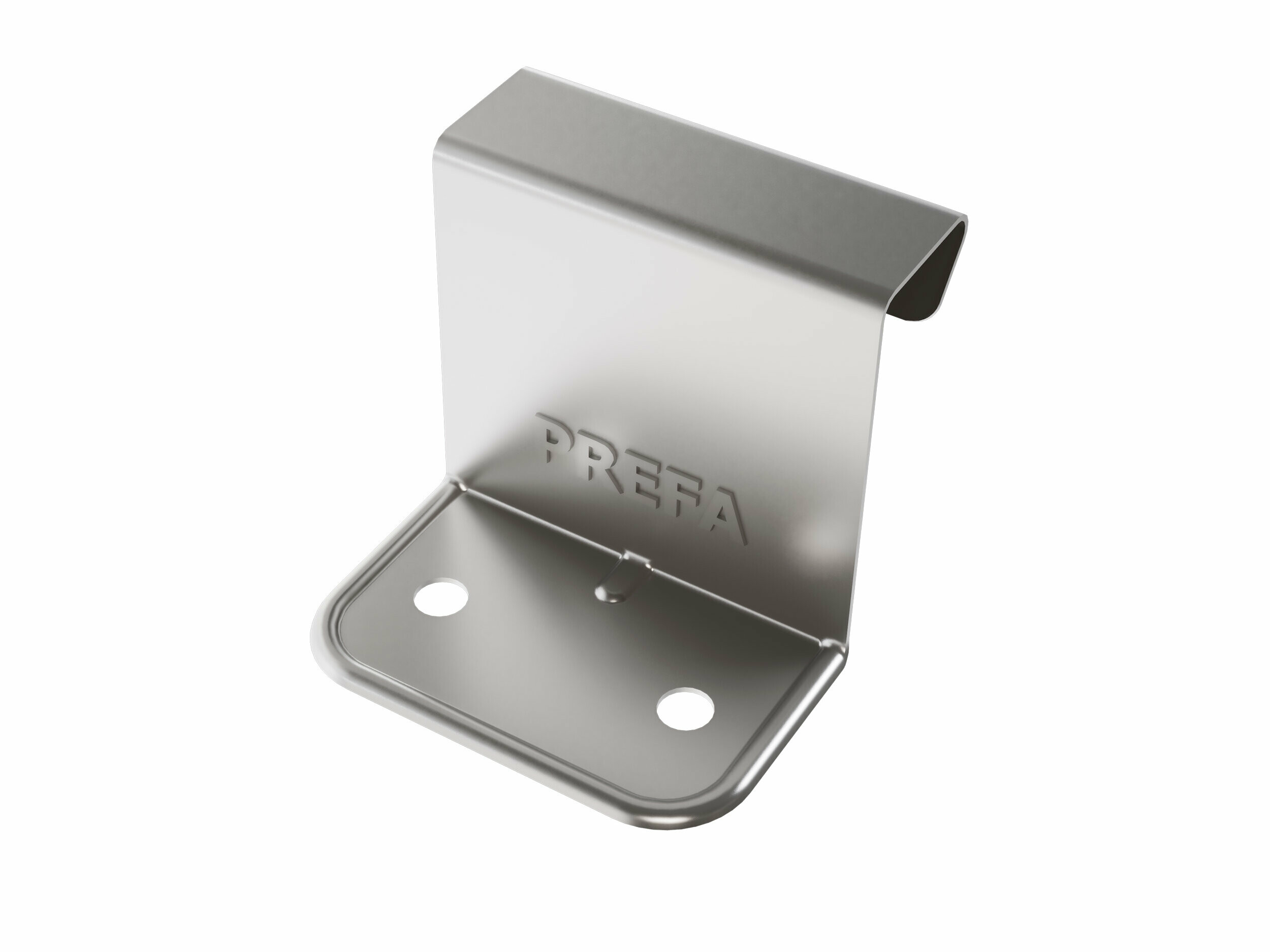

Niro-Winkelstehfalzhaft (genagelt)
-

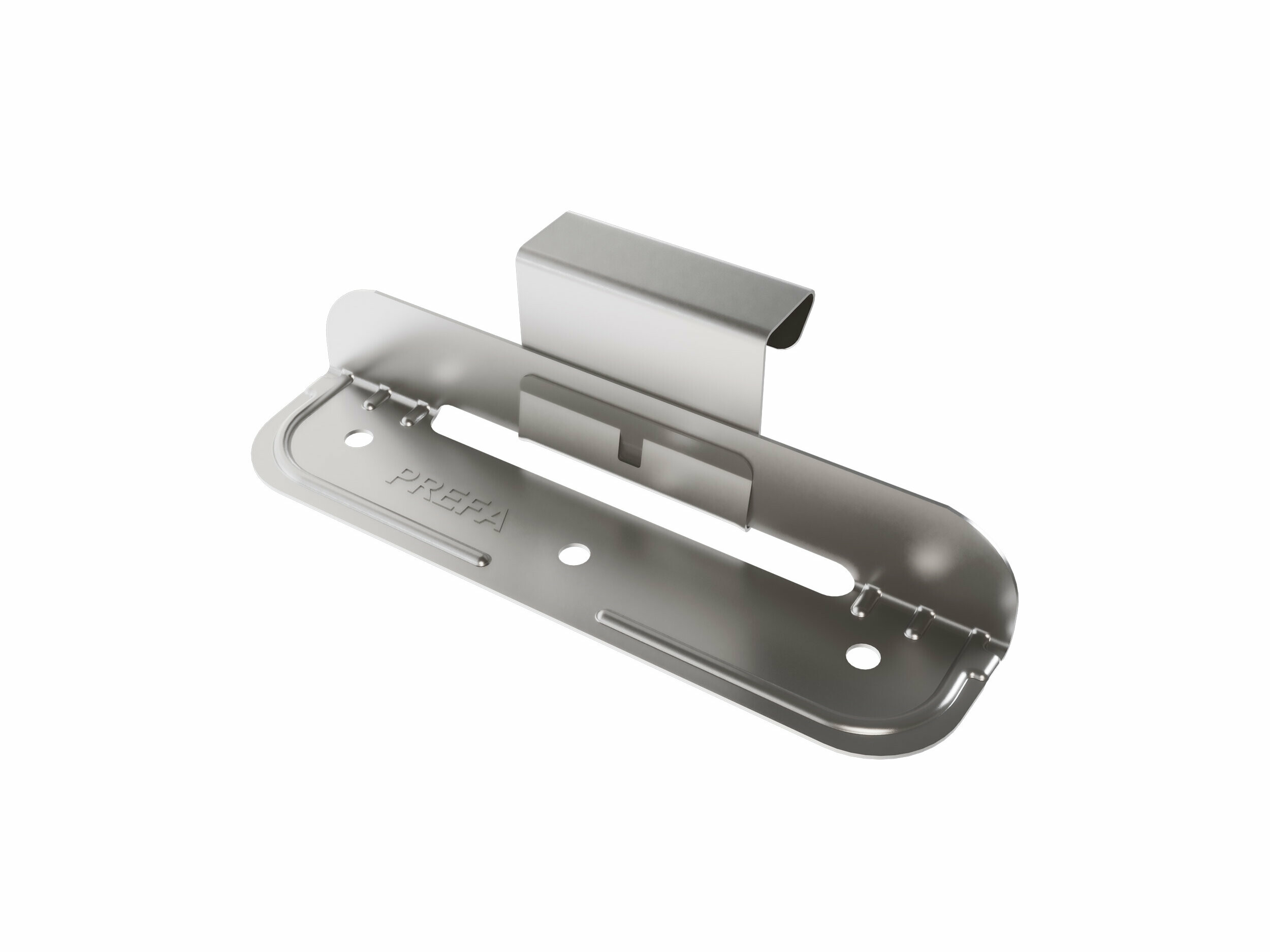

Niro-Winkelschiebehaft (genagelt)
Scharenlänge bis 12 m

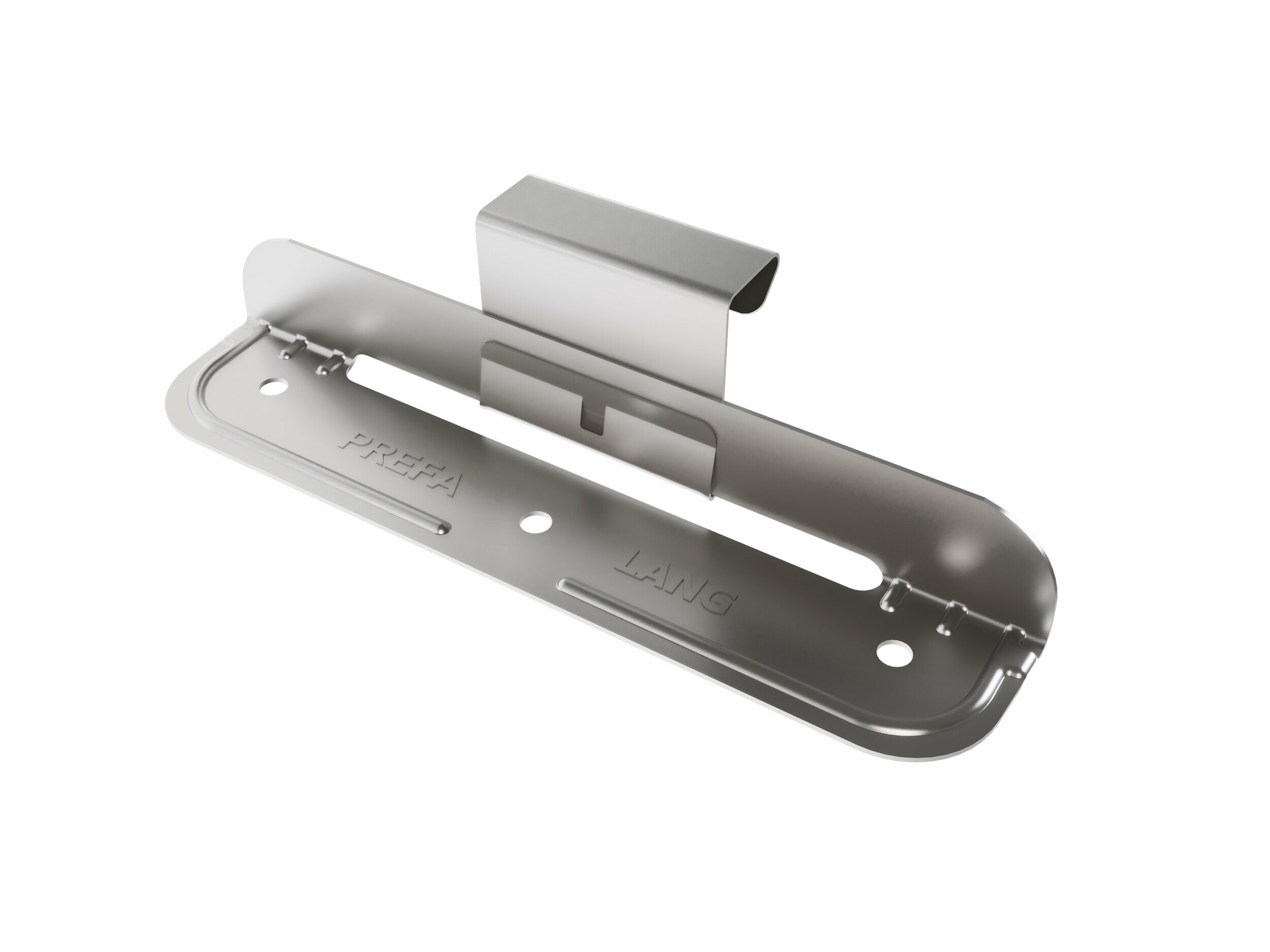

Niro-Winkellangschiebehaft (genagelt)
Scharenlänge 12 – 15 m

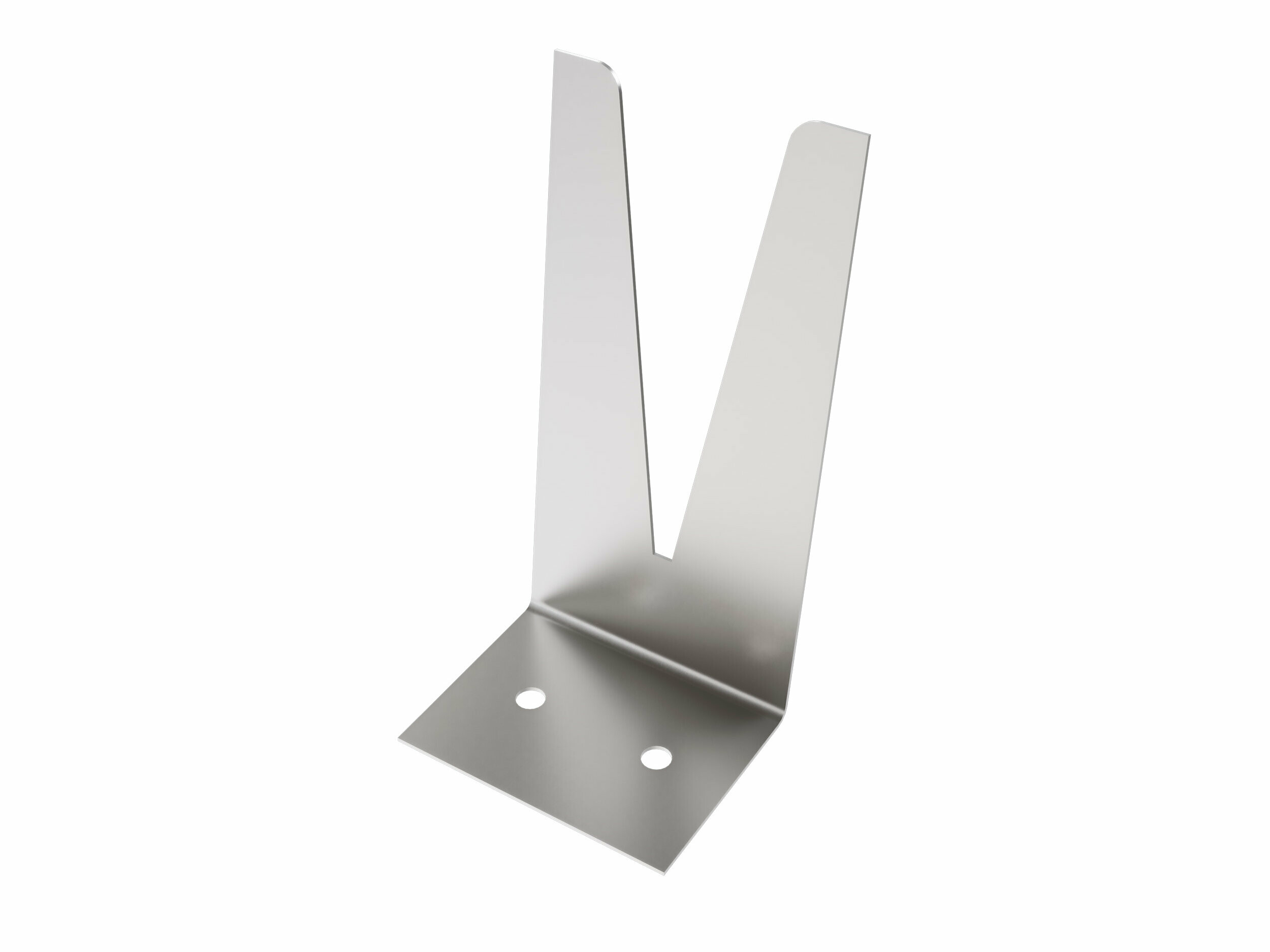

Niro-Hosenhaft
-

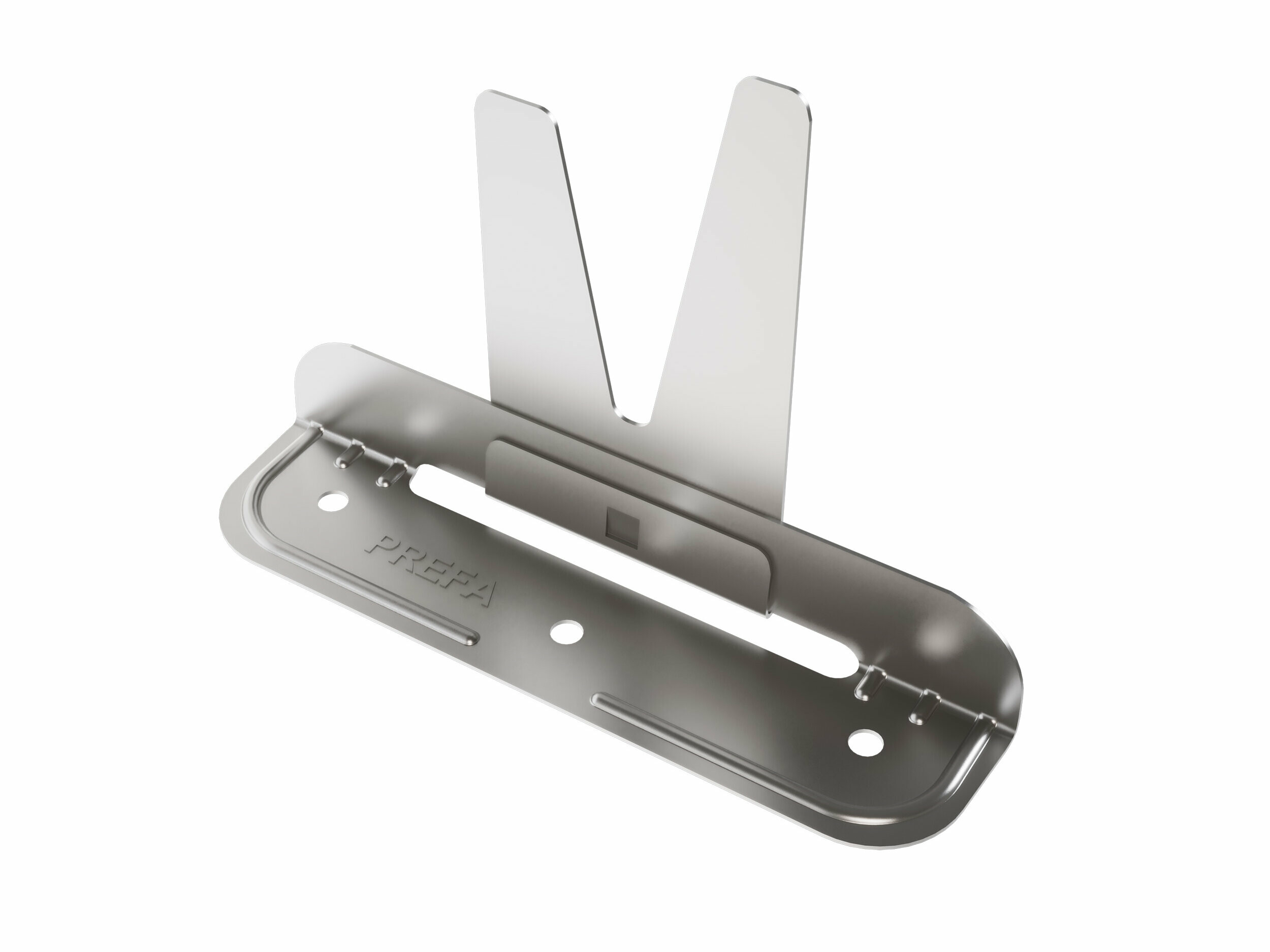

Niro-Hosenschiebehaft
Scharenlänge bis 12 m

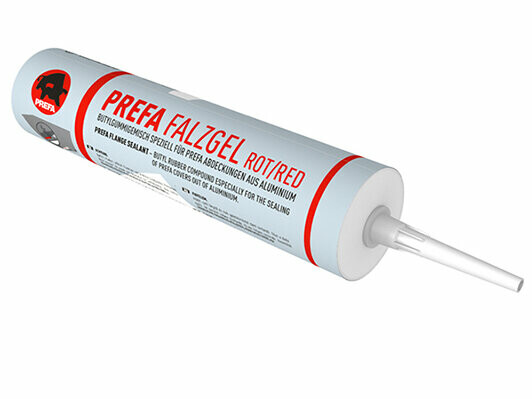

Falzgel
in Kartusche oder Folienbeutel

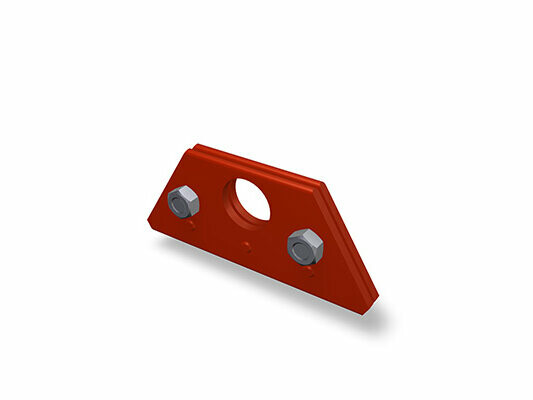

Sailerklemme (einfach)
für Rohrdurchzug Ø 28 mm

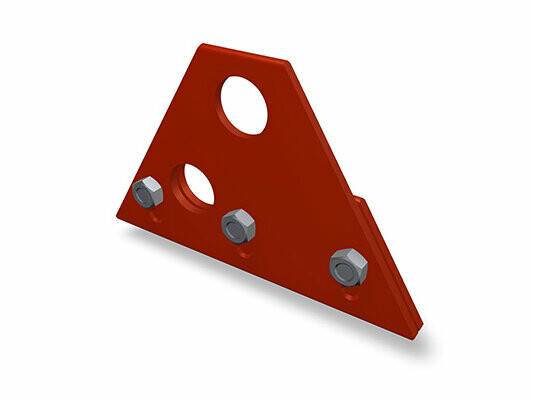

Sailerklemme (doppelt)
für Rohrdurchzug Ø 28 mm

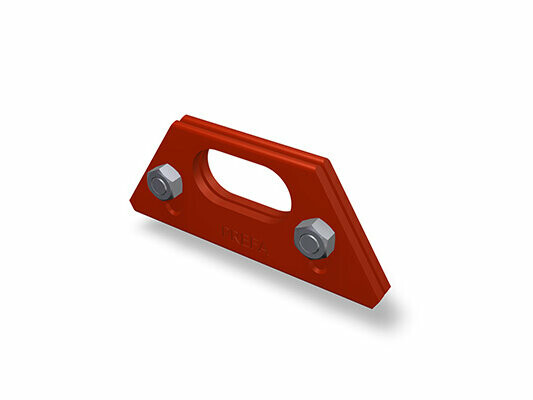

Sailerklemme mit Langloch
für Rohrdurchzug Ø 28 mm

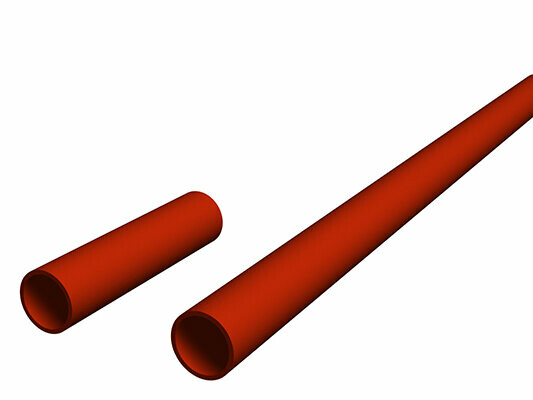

Rohr
für Sailerklemmen; 28 × 2 × 3.000 mm,

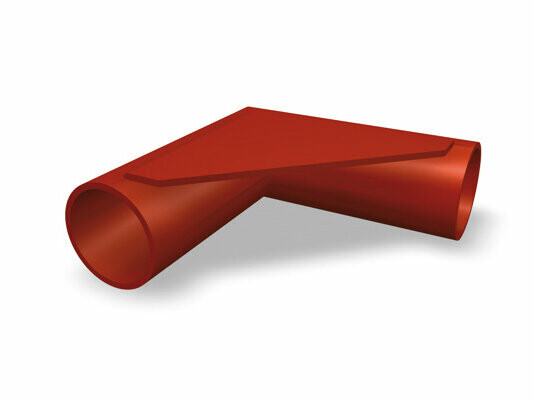

Eckverbinder 90°
für Rohr 28 × 2 mm

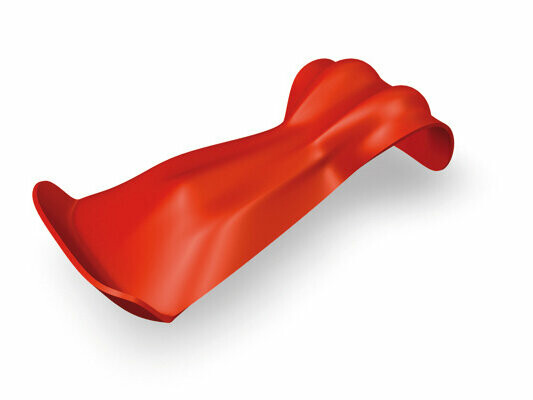

Eisfänger
für Rohr 28 × 2 mm
Solarhalter Sunny
zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen

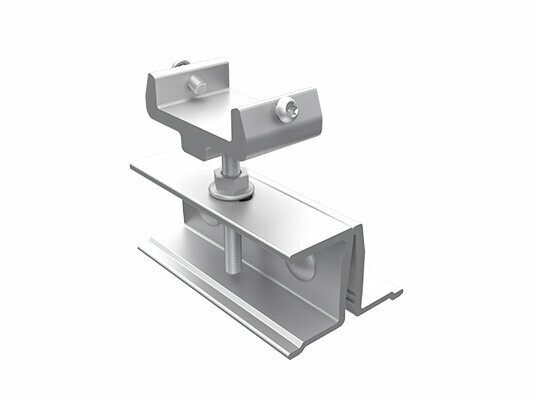

Solarhalter Prefalz Vario
Geeignet für PREFA Doppelstehfalzeindeckungen mit 25 mm Falzhöhe. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschiene geeignet, keine Kompatibilität mit anderen Erzeugnissen.

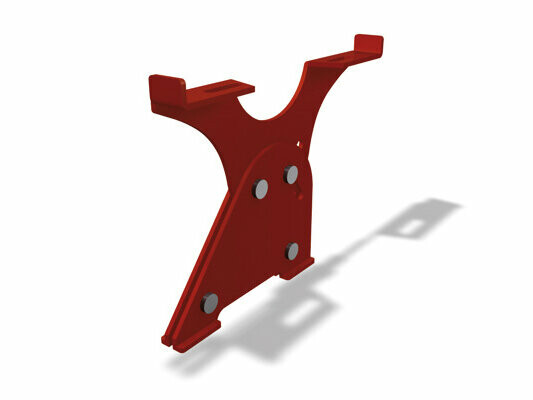

Laufstegstütze für Falzdächer
Dachneigung 5°-55°
Laufsteg für Falzdächer
250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, nach DIN EN 516-1-A
Laufstegverbinder
-

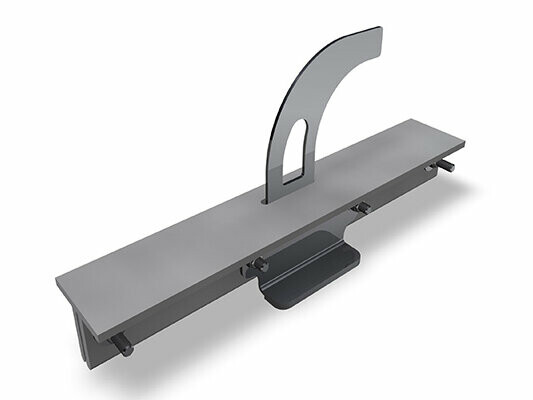

Sicherheitsdachhaken nach EN 517 - B SDH Industry 31
geprüft für die Sicherung von 2 Personen
Froschmaullukenhaube
Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²
Entlüftungsrohr
Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung

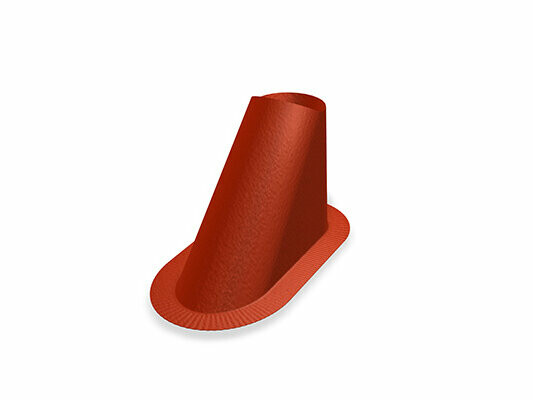

Klebeeinfassung für Falzdächer
Dachneigung von 3°-52°

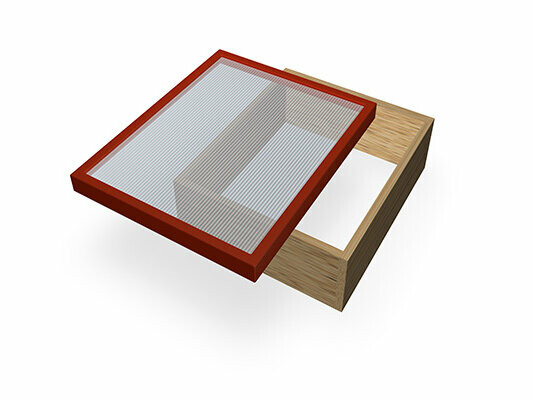

Dachlukendeckel und Holzrahmen
ab 12° Dachneigung

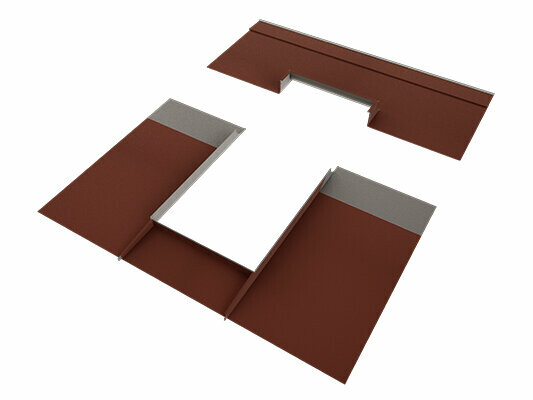

Dachflächenfenstereinfassungen für Prefalz
in vielen Abmessungen verfügbar
Spezialkleberset
Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
