Od zaobljenih krovova do složenih nadogradnji, kupola ili velikih krovnih površina — PREFALZ nudi bezbroj individualnih opcija za dizajn. Savijanja i pregibi nimalo ne utiču na kvalitet boje: PREFALZ se isporučuje u brojnim bojama, sa glatkom ili stucco površinom, u zavisnosti od zahteva.
PREFALZ trake mogu da se idealno koriste kao komplementarne trake za PREFA proizvode malog formata koji odgovaraju različitim priključcima i opšivkama u dimenzijama 0,70 × 1.000 mm (dimenzija trake 60 kg).
Posebno je važno istaći da aluminijumski krov PREFALZ ispunjava uslove za klasifikaciju reakcije na požar „A1“ – dakle, nezapaljivo, - prema standardu EN 13501-1.
PREFALZ pogodnosti
Za širok spektar primena
od zakrivljenih svodnih krovova do složenih nadogradnji, kupola, klasičnih dvovodnih krovova ili velikih krovnih površina,
jednostavan za obradu, izuzetno otporan,
lako se obrađuje čak i pri niskim spoljnim temperaturama
Garancija od 40 godina
na materijal i boju za proizvode sa P.10 površinom
Protivpožarna zaštita
PREFALZ nezapaljivo (A1)
Kompletni sistem
Opsežni i usklađeni sistemski dodaci obezbeđuju sigurnost i dugotrajnost
Brojne opcije dizajna
Veoma širok izbor standardnih boja, kao i glatka i stucco površina prilagođeni su kompletnom PREFA sistemu
Ekološki prihvatljiv
Aluminijum se može reciklirati 100% bez gubitka kvaliteta
Dugi radni vek
Aluminijum ne rđa
Detalji falcova
Kod pokrivanja krovova sa stojećim falcom, unapred profilisane ili savijene trake lima spajaju se i formiraju vodonepropusne fugne. Ugaoni stojeći falc koristi se pre svega za fasade, dok se dvostruki stojeći falc primenjuje na krovnim površinama. Na sledeće dve slike prikazani su poprečni preseci dvostrukog i ugaonog stojećeg falca:
Sistemi ugradnje i vrste primene
PREFALZ trake, izrađuju se u profilnim linijama od traka u rolni.
Ove PREFALZ trake mogu da se postavljaju pomoću kliznih haftera u dužinama do 12 m. Ukoliko se primene odgovarajuće dodatne mere, moguće su i veće dužine traka. Duge trake omogućavaju laku, sigurnu i ekonomičnu ugradnju krovnog pokrivača. Trake mogu da imaju uvek istu širinu ili, u posebnim slučajevima, različite širine.
Odsjajni krovovi i panelne obloge sastoje se od panela koji su razdvojeni poprečnim fugnama. Često se koriste na zgradama izloženim posebno jakim vetrovima, ali i iz estetskih razloga.
Savet stručnjaka: za krovove sa blagim nagibom počevši od 3°
Krovovi koji koriste PREFALZ imaju najveći stepen stabilnosti i izdržljivosti. PREFALZ odgovara krovovima sa blagim nagibom* počevši od 3° i može se ugrađivati čak i pri niskim temperaturama.
* Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica.
Pregled PREFALZ boja
PREFALZ nudi široku paletu standardnih boja, uglavnom u P.10 kvalitetu sa garancijom od 40 godina. Sloj farbe nanosi se i termički obrađuje kroz nekoliko faza obrade u coil coating procesu. Zahvaljujući tome, premaz je elastičan i veoma otporan na atmosferske uslove.
Pregled boja (20)
Boja |
Oznaka |
slično RAL boji |
|
01 P.10 braon |
7013 |
|
02 P.10 antracit |
7016 |
|
03 P.10 crna |
9005 |
|
04 P.10 cigla crvena |
8004 |
|
05 P.10 oksid crvena |
3009 |
|
06 P.10 šumsko zelena |
6005 |
|
07 P.10 svetlosiva |
7005 |
|
08 P.10 cink siva |
7030 |
|
10 P.10 prefa bela |
9002 |
|
11 P.10 testa di moro |
8019 |
|
12 srebrna metalik |
9006 |
|
13 natur aluminijum |
|
|
17 P.10 čisto bela |
9010 |
|
19 P.10 tamnosiva |
7043 |
|
23 crno siva |
7022 |
|
28 P.10 prefa bronza |
7048 |
|
43 P.10 kamen siva |
7031 |
|
45 bronza |
7048 |
|
46 P.10 patina zeleno |
6027 |
|
47 patina sivo |
7042 |
Napomene
- Navedene RAL vrednosti su približne (~) i neke od njih mogu značajno da se razlikuju od stvarne PREFA boje, a u nekim slučajevima ne odražavaju subjektivni doživljaj boje.
- Posebno kod kvaliteta boje P.10 gotovo je nemoguće definisati precizne vrednosti zbog strukture površine. Pored toga, Siding fasadne kasete PREFA u bojama P.10 kamen siva, P.10 pesak bež, P.10 PREFA bronza, P.10 patina zeleno, natur hrast, patina sivo, orah braon i beli hrast zasnovane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promene izgleda površine nastale kao posledica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.
Neka vas inspirišu već realizovani krovni projekti u kojima se koristi PREFALZ
Tehnika stojećeg falca predstavlja klasičan način primene kod metalnih krovova. Ovom tehnikom može da se obloži čitava spoljašnost objekta, odnosno i krov i fasada, tako da se postigne izgled kao da su izliveni iz komada. Ovom tehnikom omogućava se velika sloboda u upotrebi ujednačenih panela ili panela različitih širina, kao i konusnih panela, a uz to i korišćenje široke palete boja.
PREFALZ se koristi i za sve detalje kao što su okviri dimnjaka, zidne obloge, bočni opšivi i drugo, u okviru PREFA krovova sa malim formatima.

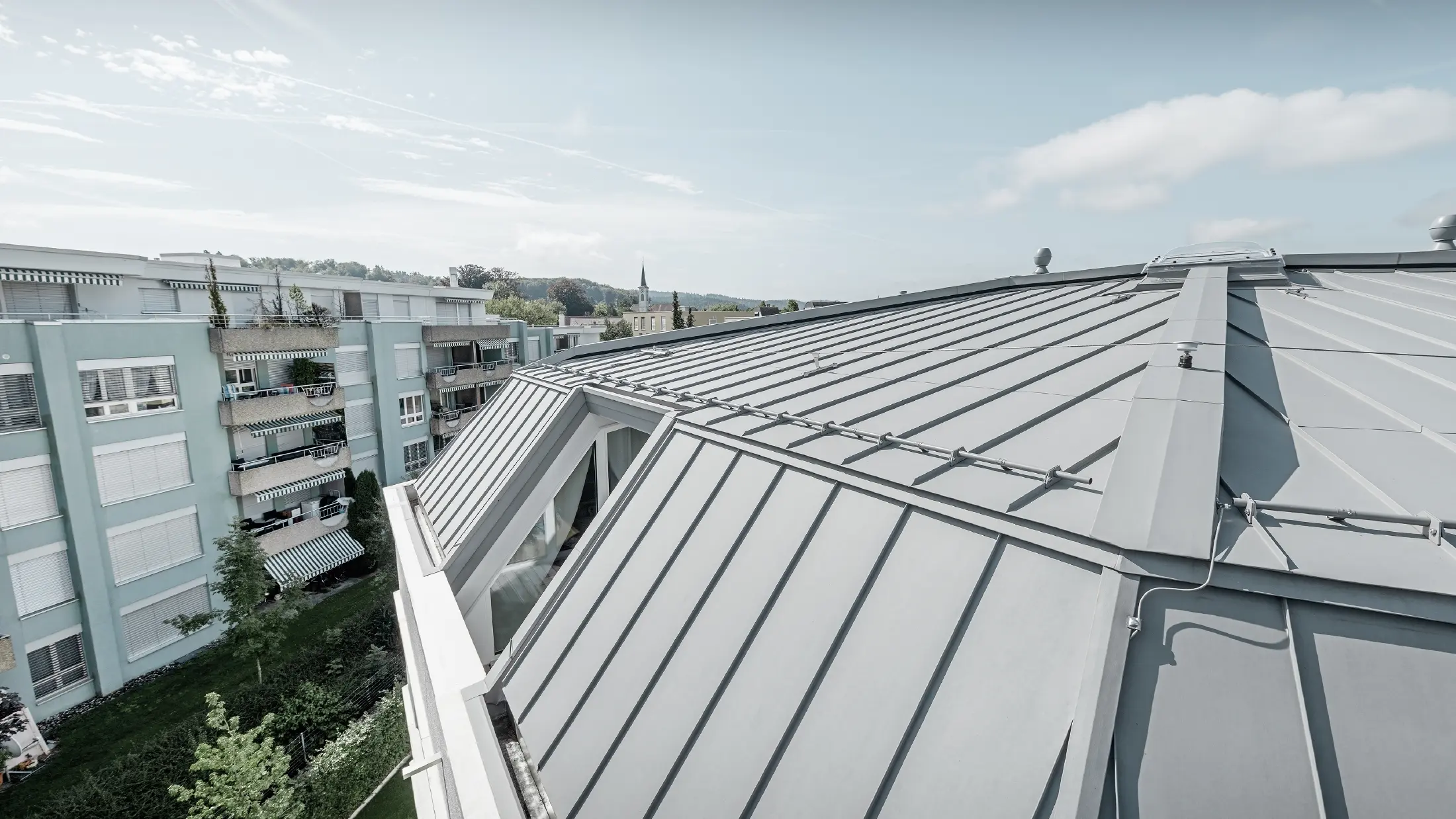

Dupleks kuće sa PREFALZ krovom i fasadom u patina sivoj boji

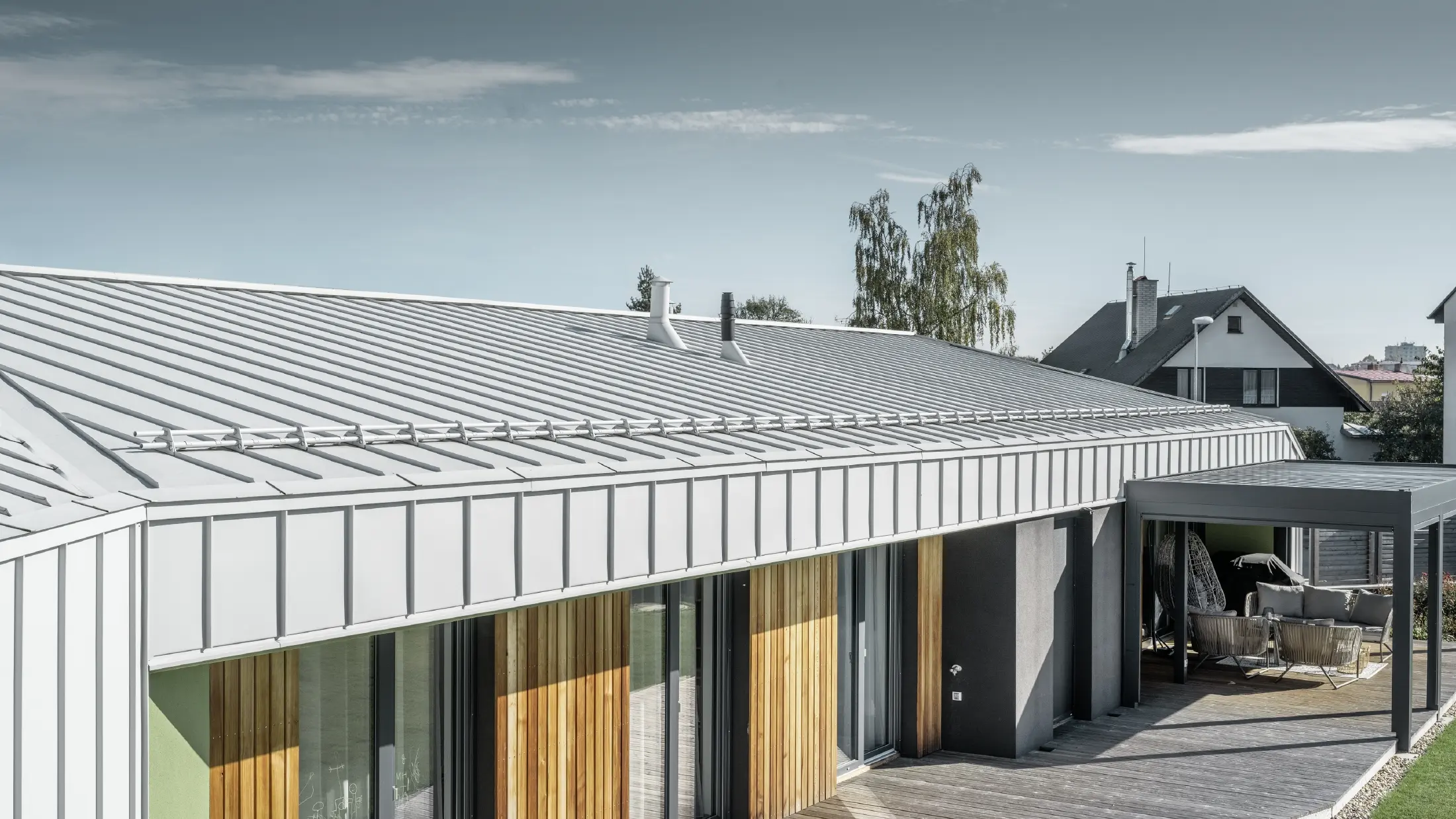

Bungalov sa PREFALZ krovom i fasadom u prefa beloj boji

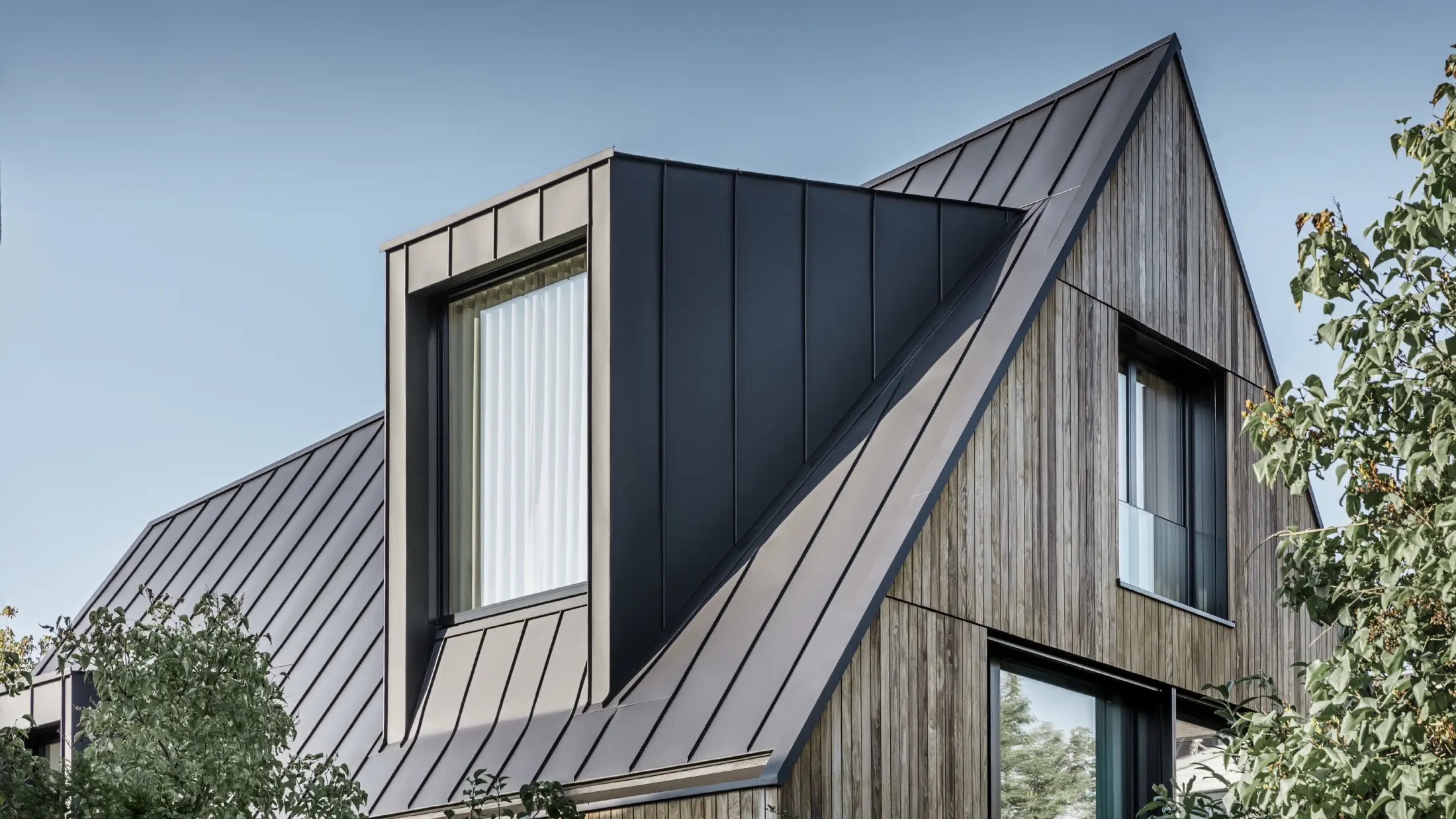

Strmi dvovodni krov sa krovnom badžom, PREFALZ u P.10 antracit boji

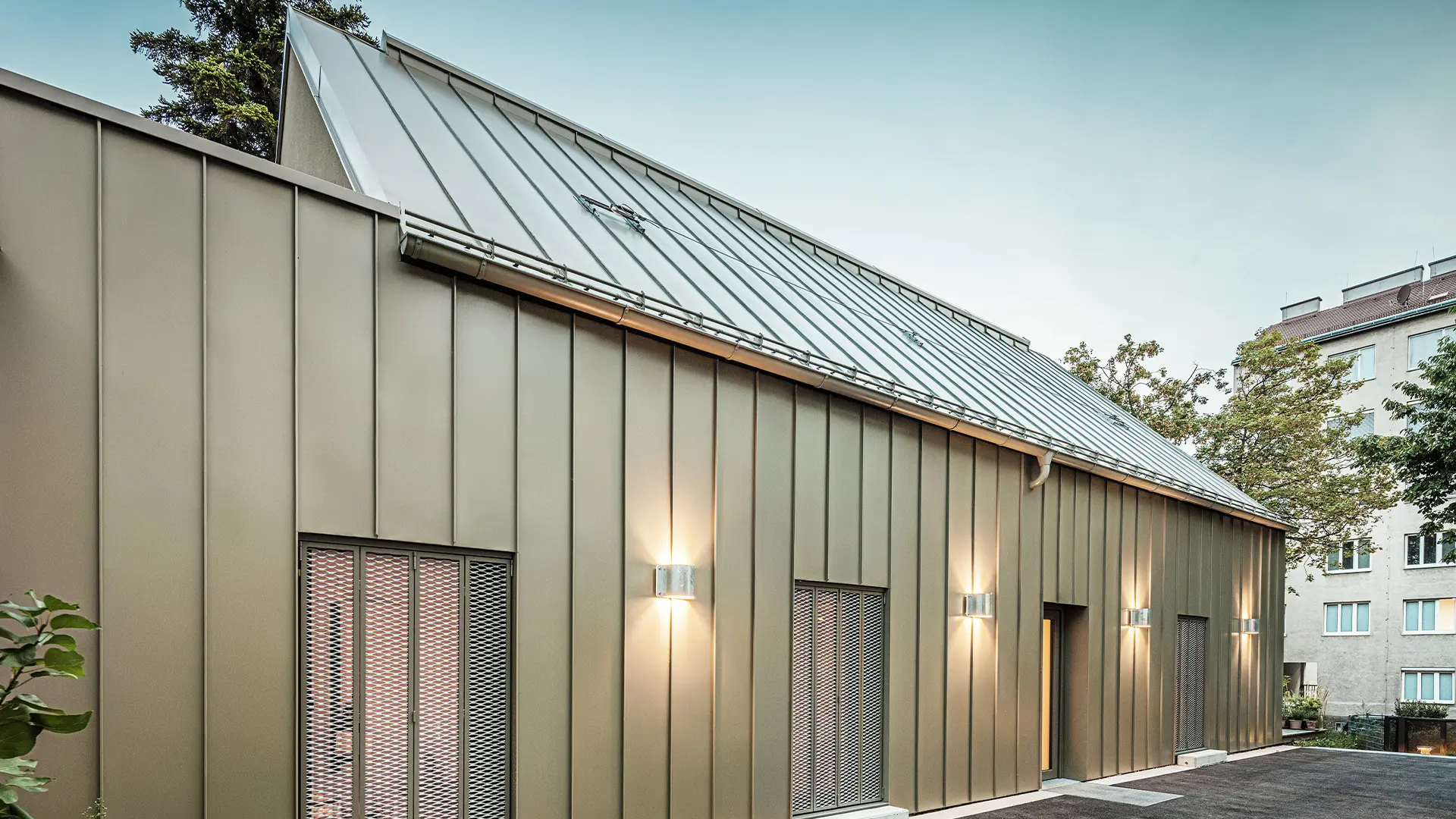

PREFALZ in P.10 Prefa bronze envelops the roof and façade of the studio

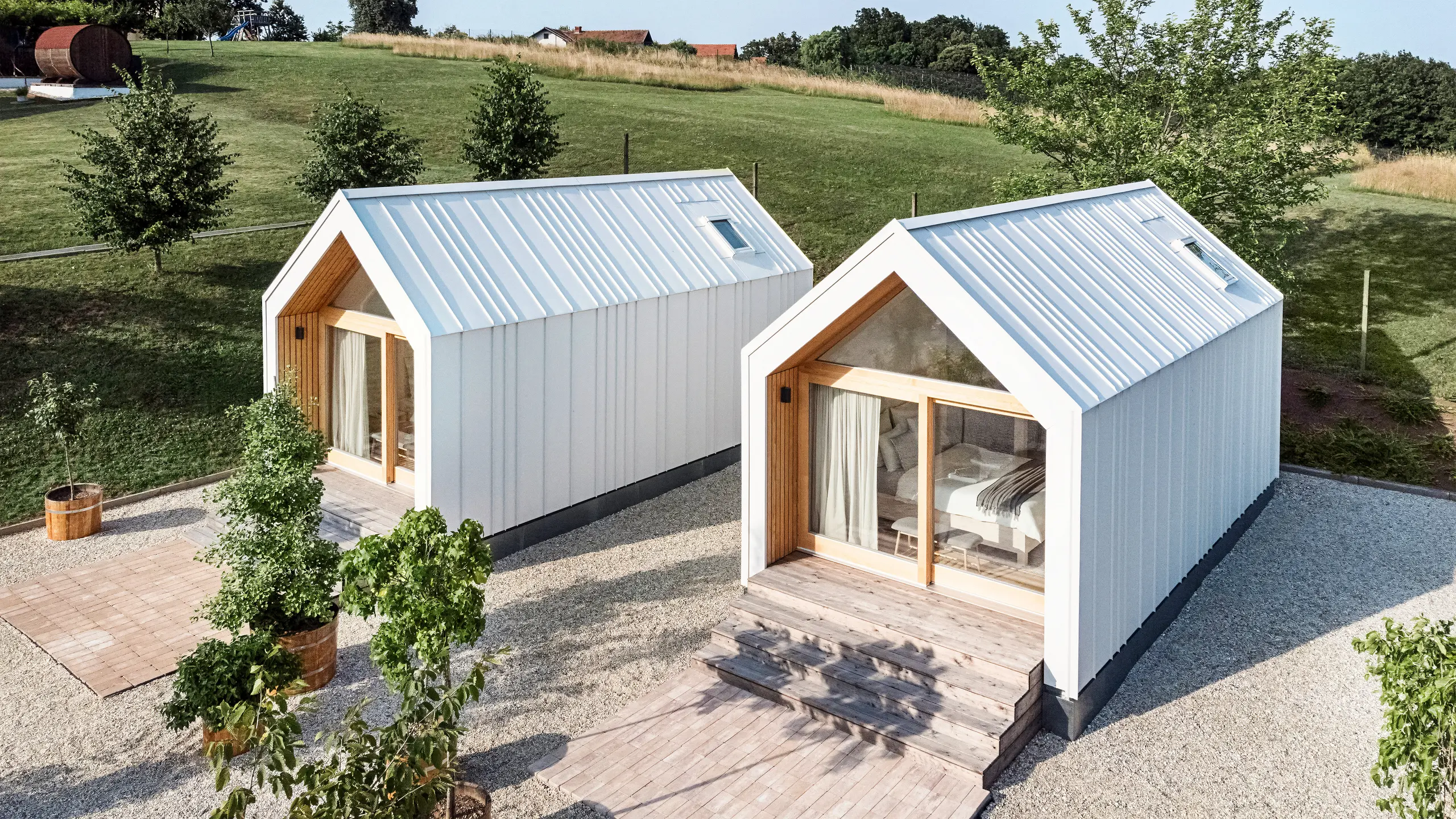

Tiny houses with PREFALZ roof and façade in P.10 pure white

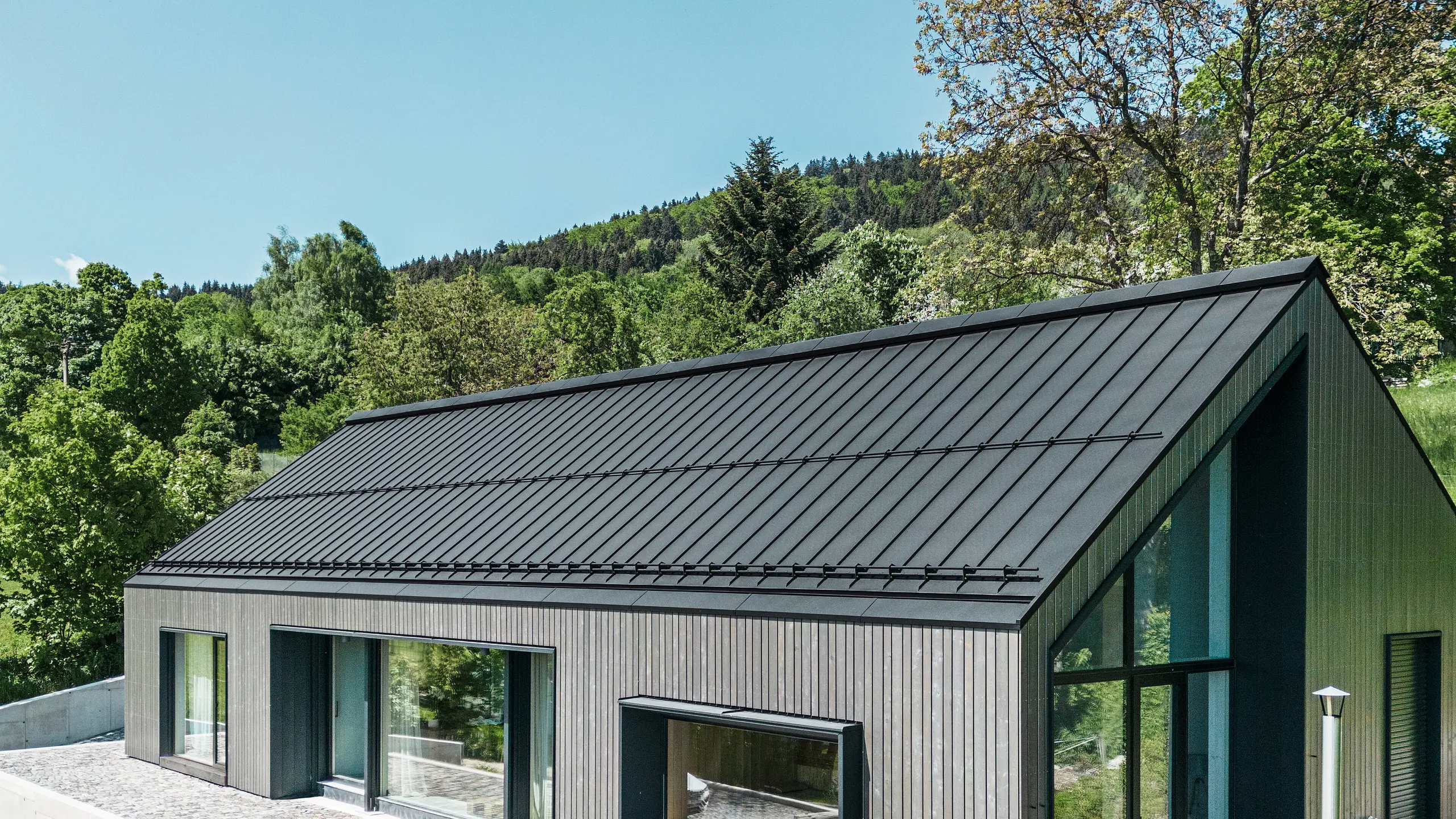

Gabled roof with PREFALZ in P.10 black combined with a dark wooden façade
Architectural office and detached house with PREFALZ roof and façade in P.10 light grey

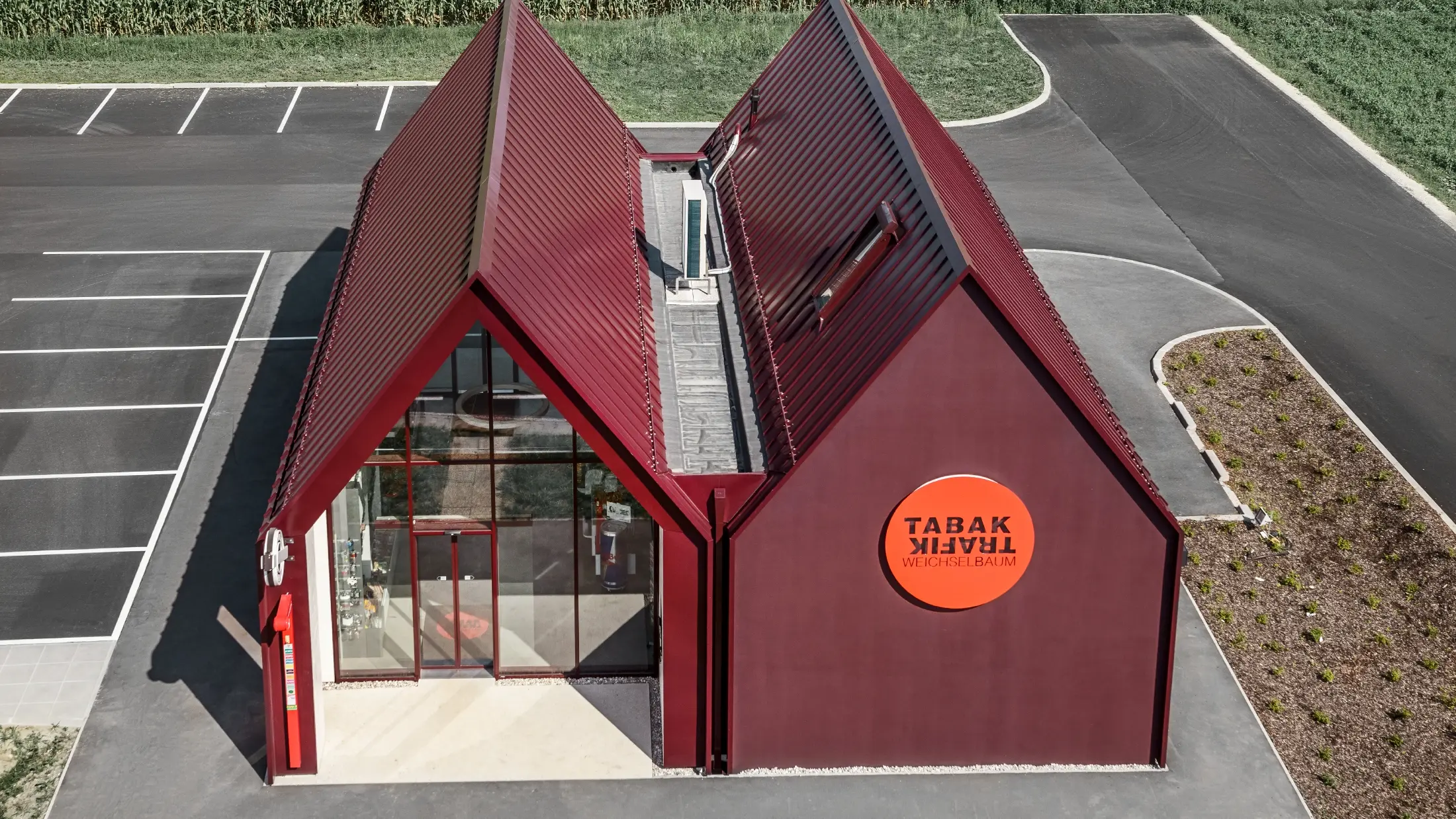

Modern tobacconist's in St. Valentin, PREFALZ in special black-red colour

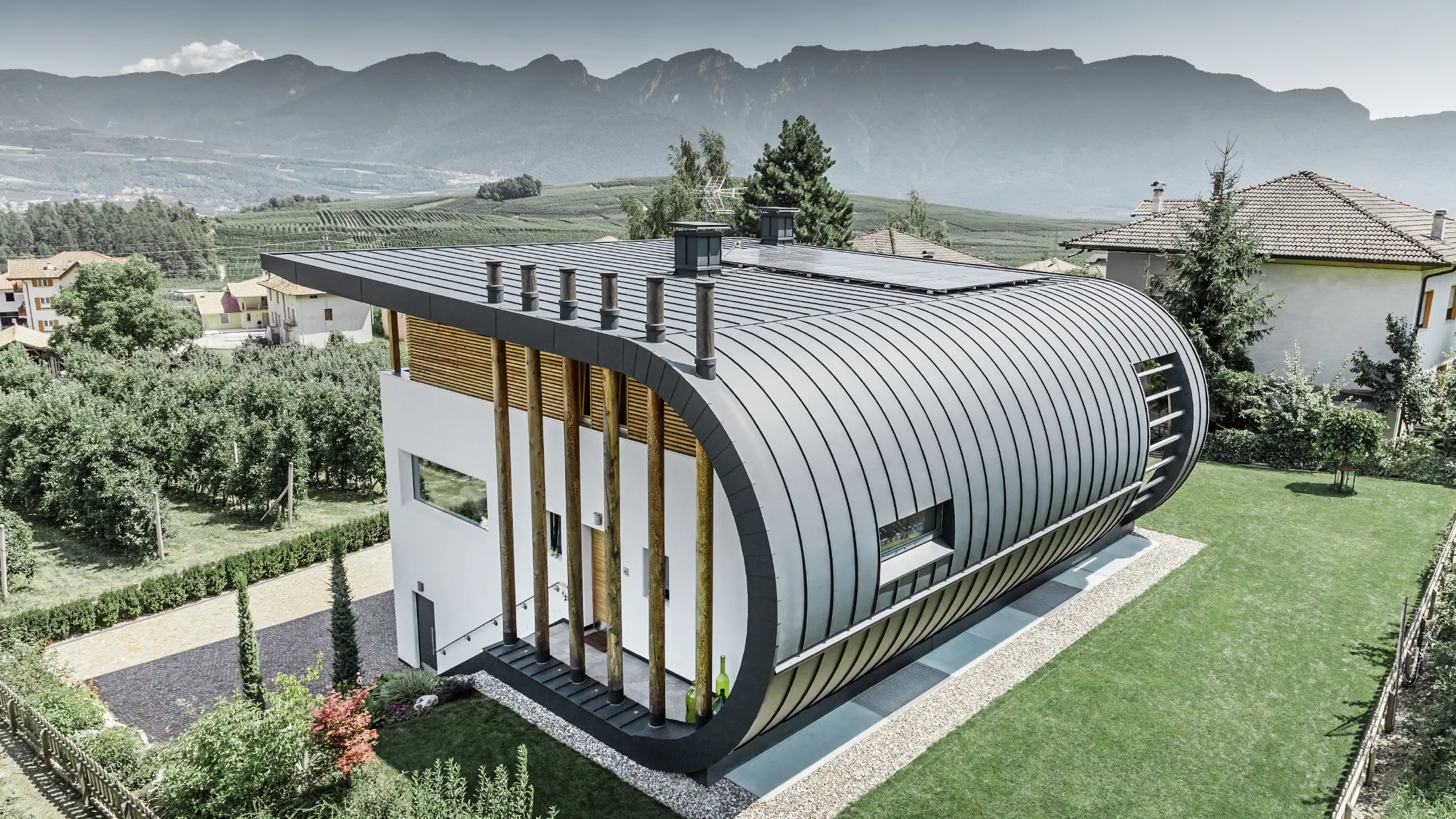

Casa Giovannini, Italija, Prefalz P.10 antracit

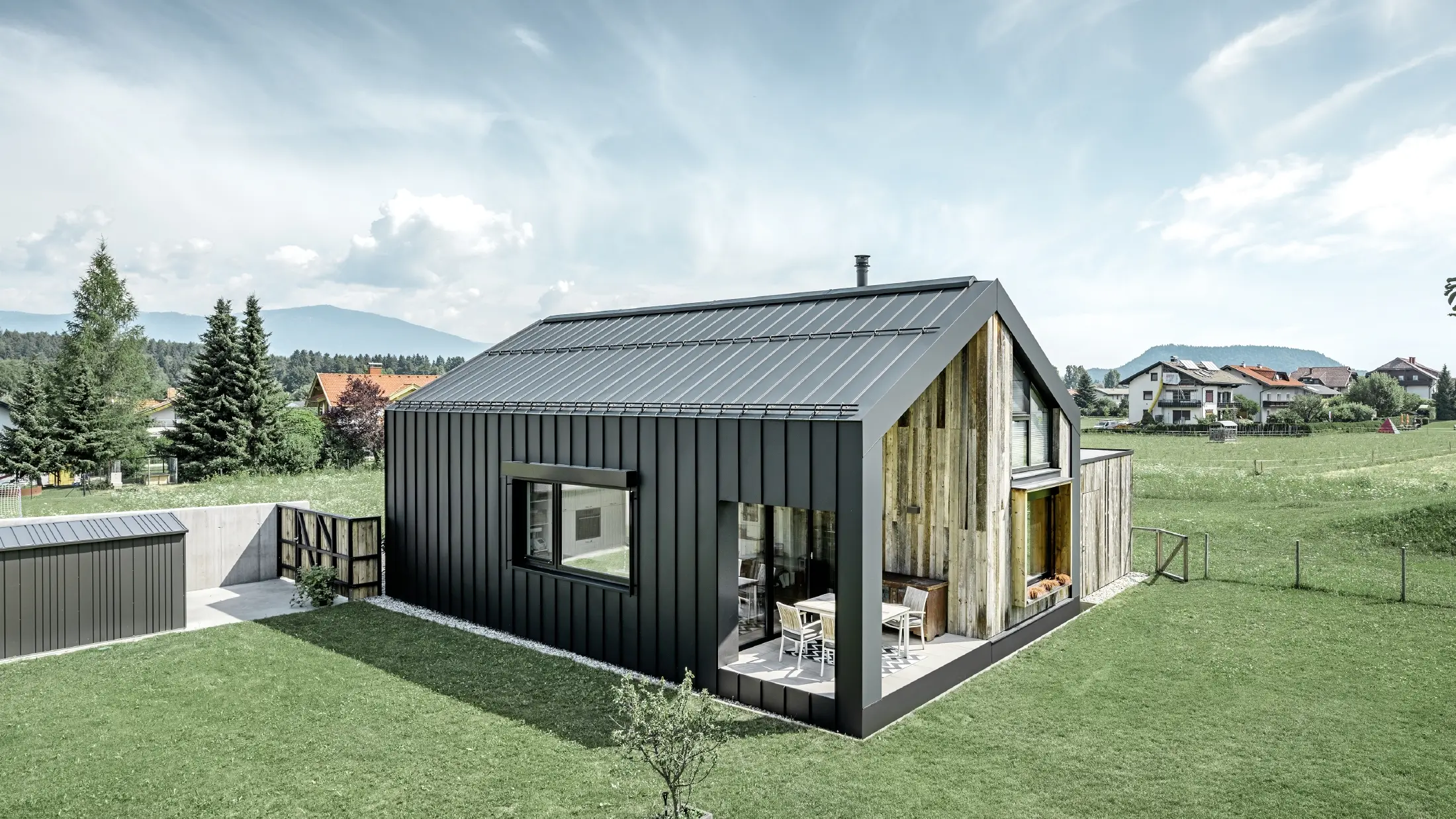

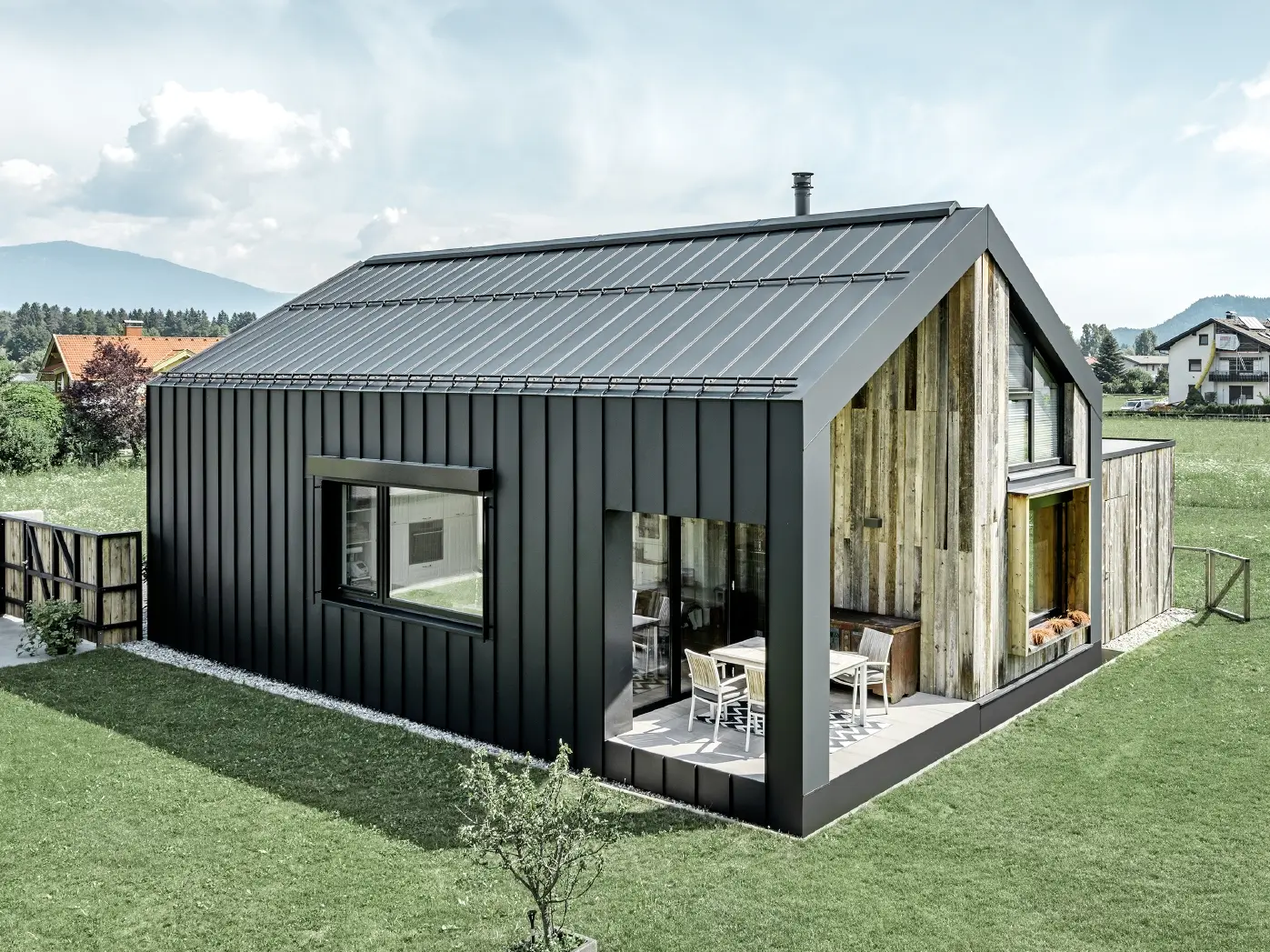

Svedena porodična kuća sa dvovodnim krovom i PREFALZ elementima u P.10 antracit boji

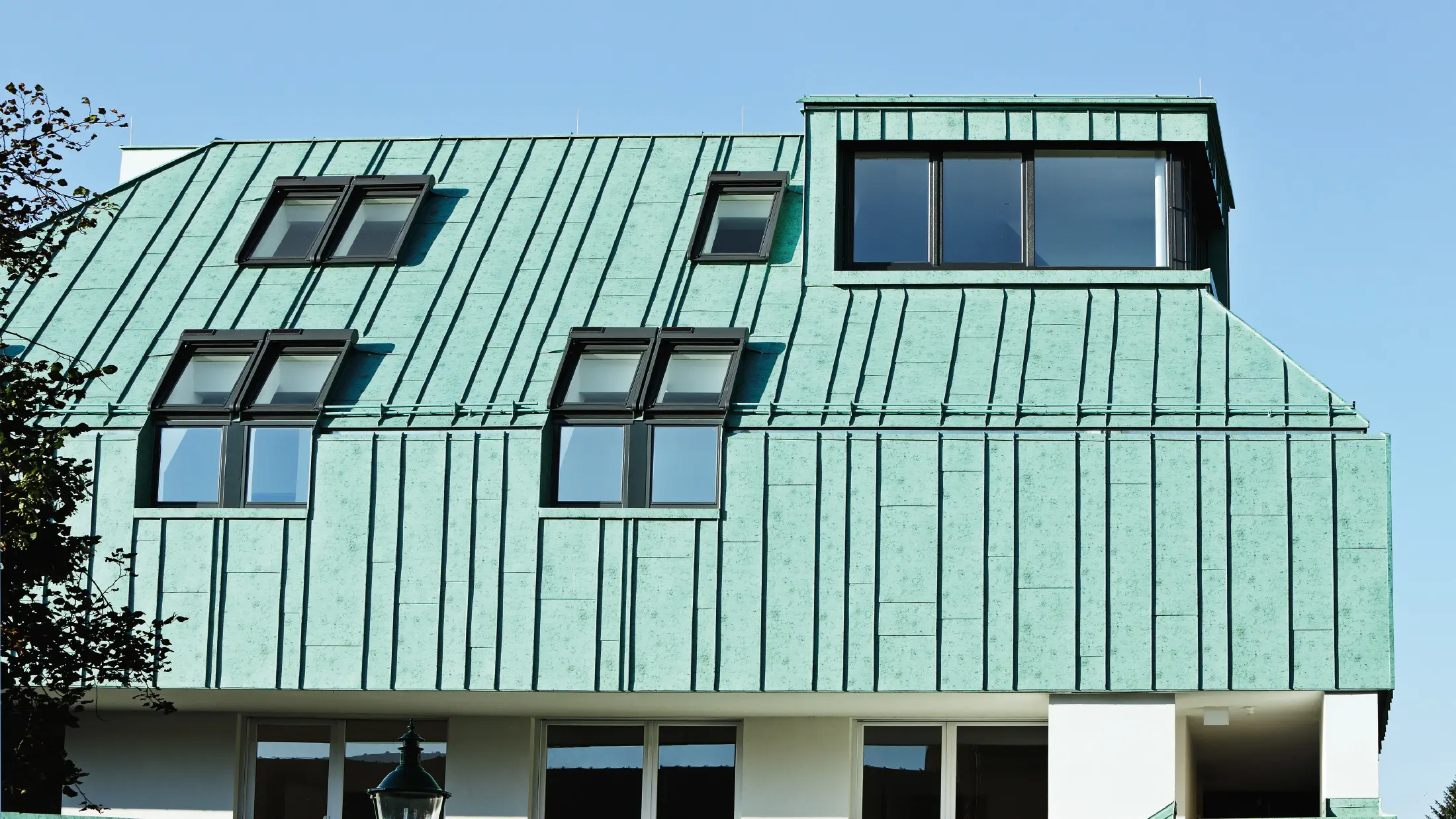

Dizajn krovova i fasada sa PREFALZ-om u patina zelenoj boji proizvođača PREFA
Različite širine preklopnih elemenata sa PREFALZ-om u patina zelenoj boji

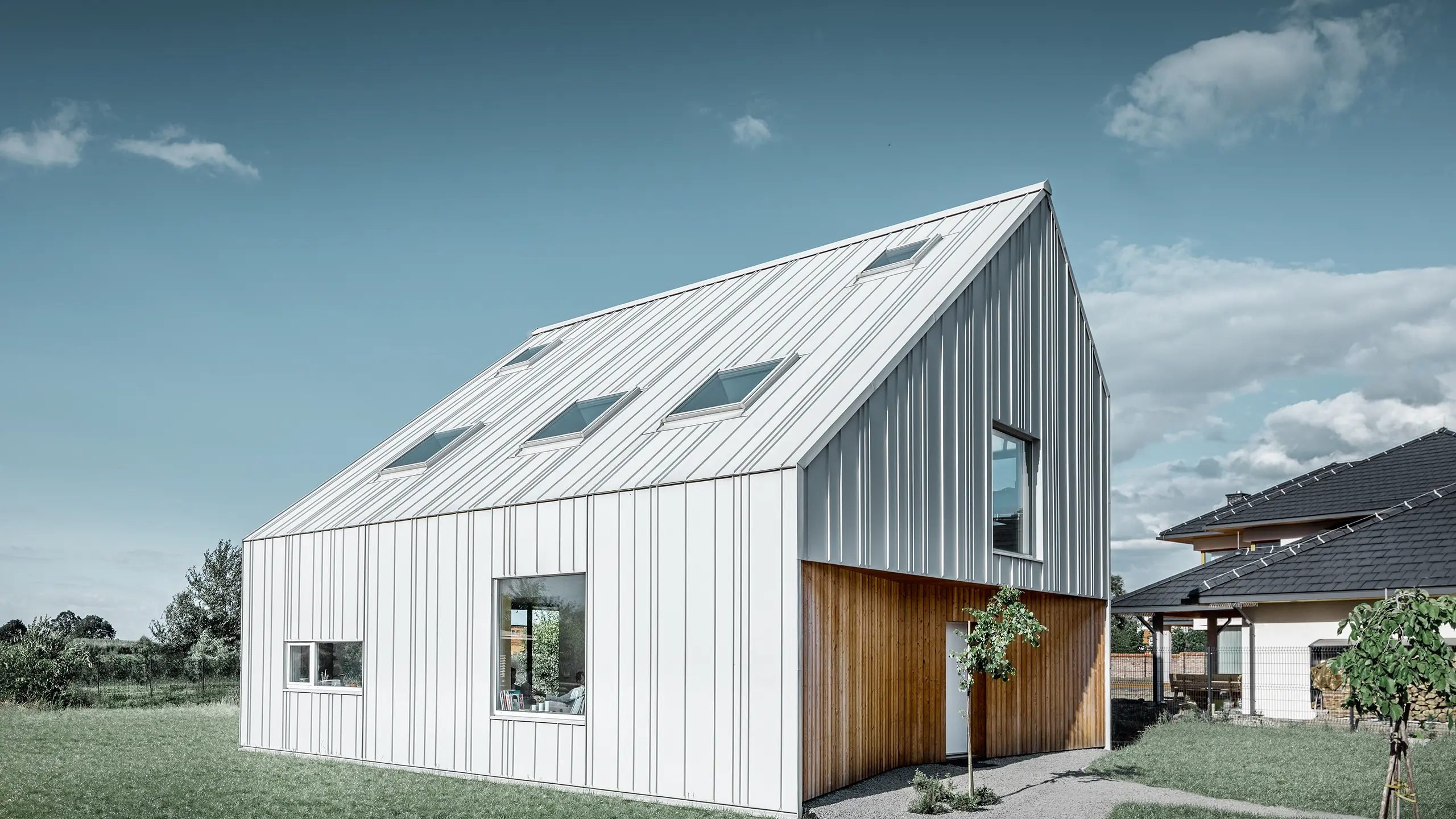

Porodična kuća sa PREFALZ elementima u P.10 prefa beloj boji na krovu i fasadi
Paneli različitih širina protežu se od krova preko fasade.

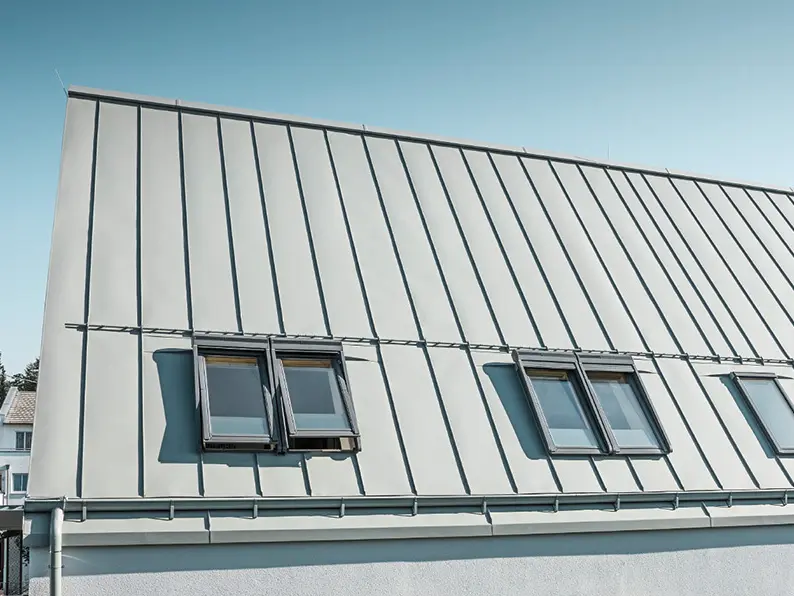

Dvovodni krov bez strehe, sa PREFALZ elementima u boji P.10 cink siva
Tehničke informacije o sistemu PREFALZ
Materijal |
aluminijum sa coil coating premazom, debljine 0,7 mm |
|---|---|
Standardne dimenzije |
PREFALZ za krovove: 0,7×500 mm; 0,7×650 mm |
Težina |
pribl. 1,89 kg/m² |
Minimalni nagib krova* |
3° (pribl. 5 %) * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Konstrukciona podloga i sloj za separaciju* |
na podlozi potpuno pokrivenoj daskama (minimalne debljine 24 mm); obavezan je sloj za razdvajanje * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Pričvršćivanje |
PREFA fabrički oblikovani fiksni i dugi klizni haferi (od nerđajućeg čelika) prema statičkim zahtevima * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Oprez: Treba po svaku cenu da se izbegne mešanje PREFALZ traka s aluminijumom drugih proizvođača sa coil coating zaštitom, ali i sa FALZONAL® materijalom navodno iste boje, zbog različitih kvaliteta premaza i kasnijih razlika u ponašanju pri izlaganju vremenskim uslovima. Samo na ovaj način možete da uživate u fasadi skladnog izgleda čak i nakon mnogo godina. Ovo pravilo mora da se poštuje i kod limarskih završnih elemenata, pokrivnih traka i sličnih detalja.
Krovna konstrukcija
PREFA aluminijumski krovovi izrađuju se s potkonstrukcijom koja omogućava provetravanje, pri čemu su krovna obloga i sloj toplotne izolacije razdvojeni slojem za ventilaciju. To znači da vlaga koja se povremeno javlja od kondenzacije može da se efikasno eliminiše.
U većini slučajeva provetrava se krovna membrana, kao što je prikazano na prvoj slici. Međutim, i ceo prostor u potkrovlju može da se provetrava (druga slika).
Razdvojni slojevi
Razdvojni slojevi postavljaju se neposredno ispod krovnog pokrivača i mogu da imaju različite funkcije. O tome da li će se koristiti razdvojni sloj i koji tip sloja odgovara, mora da se odluči još u fazi planiranja.
Razdvojni slojevi mogu da:
- štite drvenu oplatu ili panele na bazi drveta od vlage tokom faze izgradnje
- poboljšaju zvučnu izolaciju (akustično razdvajanje).
- nadoknade manje neravnine u krovnoj konstrukciji.
- poboljšaju sposobnost širenja i skupljanja korita.
- zaštite metal sa donje strane od štetnog uticaja alkalnih materija i mogućih hemikalija iz podloge.
- doprinesu vodonepropusnosti krovnog pokrivača i potkrovne konstrukcije.
U zavisnosti od funkcije koju razdvojni sloj treba da ispuni, potrebno je da se sa proizvođačem razdvojnih slojeva usaglasi odgovarajući proizvod. Ako, na primer, funkcija razdvajajućeg sloja jeste da obezbedi dodatnu zvučnu izolaciju, preporučuje se upotreba jačih i težih bitumenskih razdvajajućih slojeva (npr. BauderTOP UDS 3 NK ili sličnih). Ako je razdvojni sloj namenjen „samo“ zaštiti potkonstrukcije tokom faze izgradnje, može da se koristi tanji bitumenski razdvojni sloj (npr. BauderTOP TS 40 NSK ili sličan).
Savet stručnjaka: PREFALZ 500 za jednostrešne krovove
Jednostrešni krovovi sa pokrivačem u dvostrukom stojećem falcu mogu usled jakog vetra da budu bučni. Ovde preporučujemo da se koristi PREFALZ sa širinom korita od 500 mm i ugradnju bitumenskog razdvajajućeg sloja. Odgovarajuće mere za zvučnu izolaciju treba da se uzmu u obzir već u fazi planiranja krovne konstrukcije.
Saveti za obradu stojećeg falca
Dužina fiksnog dela kreće se između 1 i 3 metra, u zavisnosti od dužine panela. Pozicija fiksnog dela uvek mora da se odredi u skladu sa postojećim nagibom krova (vidi sliku i odgovarajuću tabelu). Proboji ili oblik krova mogu da utiču na poziciju dela s fiksnim hafterima. Izdignute površine sa promenljivim zonama fiksnog kačenja moraju da se razdvoje pomoću razdvojnih traka.
Nagib krova |
sa pozicijom područja fiksne tačke* |
> 3°–5° (> 5 %–9 %) |
u sredini panela |
> 5°–10° (> 9 %–18 %) |
u gornjoj trećini panela |
> 10°–30° (> 18 %–58 %) |
u gornjoj četvrtini panela |
> 30° (> 58 %) |
na vrhu panela |
Planiranje i primena
Ovde, naši montažeri i arhitekte dokumentaciju sa specifikacijama i podatke o opciji PREFALZ.
Dodaci za PREFALZ krovove
Za pričvršćivanje pokrivača sa stojećim falcom treba da se koriste hafteri sa ekserima, šrafovima ili zakovicama od nerđajućeg čelika. Kako bi se obezbedila adekvatna zaštita od snega, na krovovima sa stojećim falcom koriste se stege za falc, kao i snegobranske cevi i ledobrani. Ovi sistemski dodaci, kao i drugi, poput PREFA zaptivnog gela, čine deo kompletnog PREFA sistema.
Kompletni i detaljni spisak pratećih proizvoda potražite u našem cenovniku (dostupan samo za izvođače).
Pričvršćivač od nerđajućeg čelika za ugaoni stojeći falc (pričvršćen vijkom)
Ne koristiti na fasadama u kombinaciji sa specijalnim vijcima za aluminijumske i čelične potkonstrukcije!
Ugaoni klizni pričvršćivač od nerđajućeg čelika (pričvršćen vijkom)
Dužina panela do 12m. Ne koristiti na fasadama u kombinaciji sa specijalnim vijcima za aluminijumske i čelične potkonstrukcije!
Dugi ugaoni klizni pričvršćivač od nerđajućeg čelika (pričvršćen vijkom)
Dužine panela od 12m do 15m. Ne koristiti na fasadama u kombinaciji sa specijalnim vijcima za aluminijumske i čelične potkonstrukcije!
Akumulatorski zavrtač s magacinom za pričvršćivanje spojnica
uklj. nastavak za vijke koji se postavljaju u magacin, za bržu montažu
Pričvršćivač od nerđajućeg čelika za ugaoni stojeći falc (prikovan)
-
Ugaoni klizni pričvršćivač od nerđajućeg čelika (prikovan)
Dužina panela do 12 metara
Dugi ugaoni klizni pričvršćivač od nerđajućeg čelika (prikovan)
Dužina panela 12 – 15 metara
Pričvršćivač od nerđajućeg čelika koji se sastoji iz dva kraka
-
Klizni pričvršćivač od nerđajućeg čelika koji se sastoji iz dva kraka
Dužina panela do 12 metara
Gel za falcovanje
u patroni ili folijskom pakovanju
Sailer stezaljka (jednostavna)
za provlačenje cevi prečnika ⌀ 28 mm
Sailer stezaljka (dvostruka)
za provlačenje cevi prečnika ⌀ 28 mm
Sailer stezaljka sa dugim prorezom
za provlačenje cevi prečnika ⌀ 28 mm
Cev
za Sailer stezaljke; 28 × 2 × 3.000 mm,
Ugaoni spojni element 90°
za cev 28 × 2 mm
Hvatač leda
za cev 28 × 2 mm
Solarni držač Sunny
za montažu solarnih modula na sve PREFA krovne sisteme malog formata i sisteme sa stojećim falcom
Solarni držač PREFALZ Vario
Pogodno za PREFA krovne obloge sa dvostrukim stojećim falcom visine 25 mm. Dostupno sa i bez unakrsne spojnice. Namenjeno isključivo za obradu PREFA profilne šine, nije kompatibilno sa drugim proizvodima.
Podrška za hodnu stazu za falcovane krovove
Nagib krova 5°-55°
Hodna staza za falcovane krovove
250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, nach DIN EN 516-1-A
Spojni element za hodnu stazu
-
Sigurnosna krovna kuka prema EN 517 – B SDH Industry 31
testirano za zaštitu dve osobe
Poklopac za specijalne ventilacione otvore
za zakivanje, poprečni presek ventilacionog otvora oko 30 cm²
Ventilaciona cev
Ø 100 mm, Ø 120 mm uklj. EPDM zaptivku i poklopac
Samolepljivi okvir za falcovane krovove
Nagib krova od 3°–52°.
Poklopac izlaznog krovnog prozora i drveni okvir
nagib krova od 12°
Okviri za krovne prozore za Prefalz
dostupno u različitim dimenzijama
Set specijalnih lepkova
Sadržaj: 1 patrona PREFA specijalnog lepka 290 ml, 1 bočica sredstva za prianjanje 60 ml, 1 brusni papir, 1 krpa za čišćenje, 2 adaptera za mlaznice
