Prednosti PREFA krovnih panela FX.12
Veliki izbor boja
dostupan u brojnim standardnim bojama
Višestruke opcije dizajna
2 formata (kratak i dug) i promenljiv razmak između fugni za nepravilni vizuelni efekat
Garancija od 40 godina
na materijal i boju
Jedinstveni izgled i velika otpornost
Nepravilne ivice stvaraju dinamičnu igru svetla i senke i dodatno ojačavaju panele.
Brza ugradnja

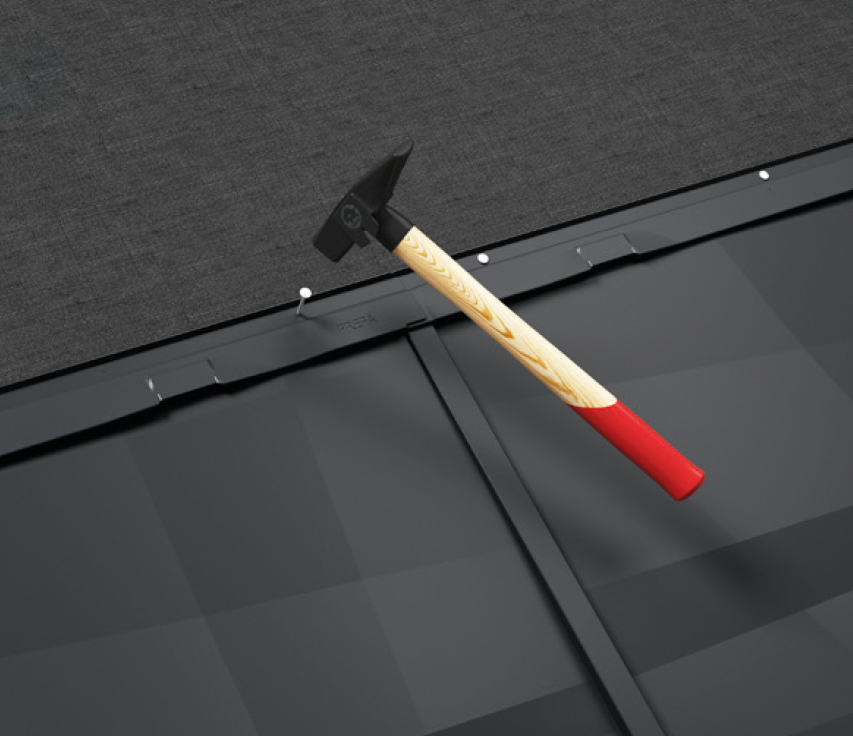

Može da se postavlja direktno na potkonstrukciju, bez upotrebe haftera.
Dosta olakšava posao montažeru.
Pored svog jedinstvenog izgleda, FX.12 nudi i brojne praktične prednosti u obradi – čime ispunjava sve zahteve savremenog, ali i tradicionalnog limarskog zanata. FX.12 se ugrađuje izuzetno brzo zahvaljujući direktnom pričvršćivanju na integrisanu traku za fiksiranje. Osim toga, zbog velikog formata panela, za pokrivanje 1 m² krovne površine potrebno je veoma malo panela.
Savet stručnjaka: Zvučnoizolaciona traka čini PREFA krovni panel FX.12 tišim.
Aluminijumski krovovi su tiši nego što se za njih govori. Svako od nas drugačije primećuje buku. PREFA krovni panel FX.12 ima ugrađenu zvučnoizolacionu traku (FD.TEC), koja pomaže da se nivo buke svede na minimum.
Paleta boja PREFA krovnih panela FX.12
Paleta boja krovnog panela FX.12 kreće se od klasične cigla crvene preko savremenih nijansi sive do tonova braon boje. Sledeće PREFA boje krovova dostupne su kao standardne:
Pregled boja (11)
Boja |
Oznaka |
slično RAL boji |
|
01 P.10 braon |
7013 |
|
02 P.10 antracit |
7016 |
|
03 P.10 crna |
9005 |
|
04 P.10 cigla crvena |
8004 |
|
05 P.10 oksid crvena |
3009 |
|
06 P.10 šumsko zelena |
6005 |
|
07 P.10 svetlosiva |
7005 |
|
11 P.10 testa di moro |
8019 |
|
19 P.10 tamnosiva |
7043 |
|
28 P.10 prefa bronza |
7048 |
|
43 P.10 kamen siva |
7031 |
Napomene
- Navedene RAL vrednosti su približne (~) i neke od njih mogu značajno da se razlikuju od stvarne PREFA boje, a u nekim slučajevima ne odražavaju subjektivni doživljaj boje.
- Posebno kod kvaliteta boje P.10 gotovo je nemoguće definisati precizne vrednosti zbog strukture površine. Pored toga, Siding fasadne kasete PREFA u bojama P.10 kamen siva, P.10 pesak bež, P.10 PREFA bronza, P.10 patina zeleno, natur hrast, patina sivo, orah braon i beli hrast zasnovane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promene izgleda površine nastale kao posledica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.
Neka vas inspirišu već realizovani referentni objekti.

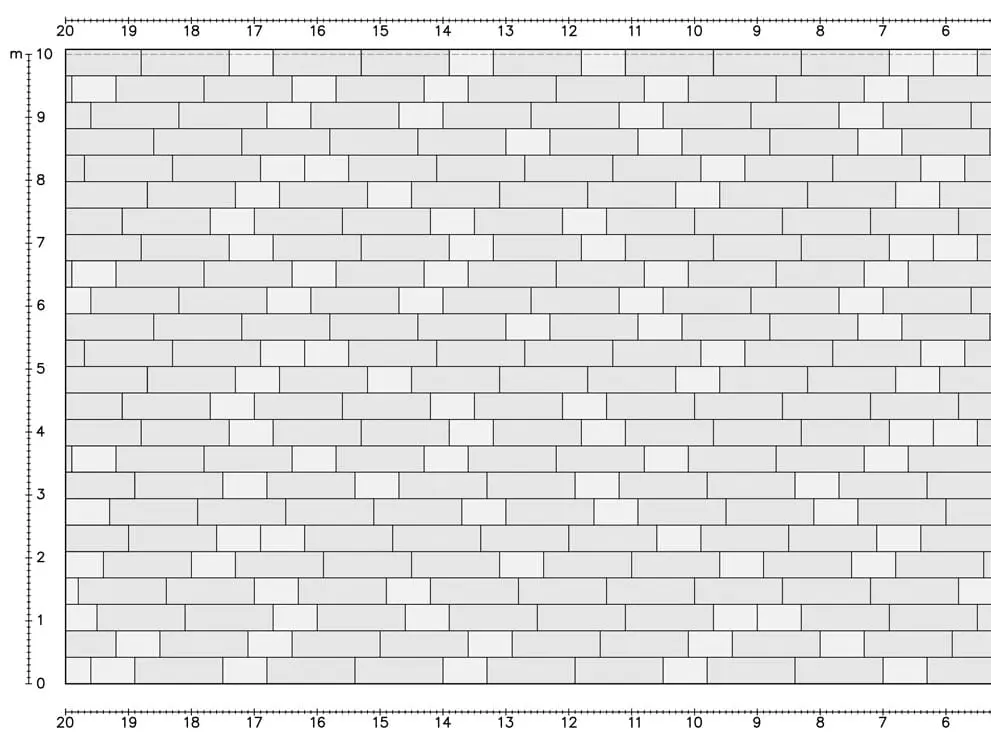

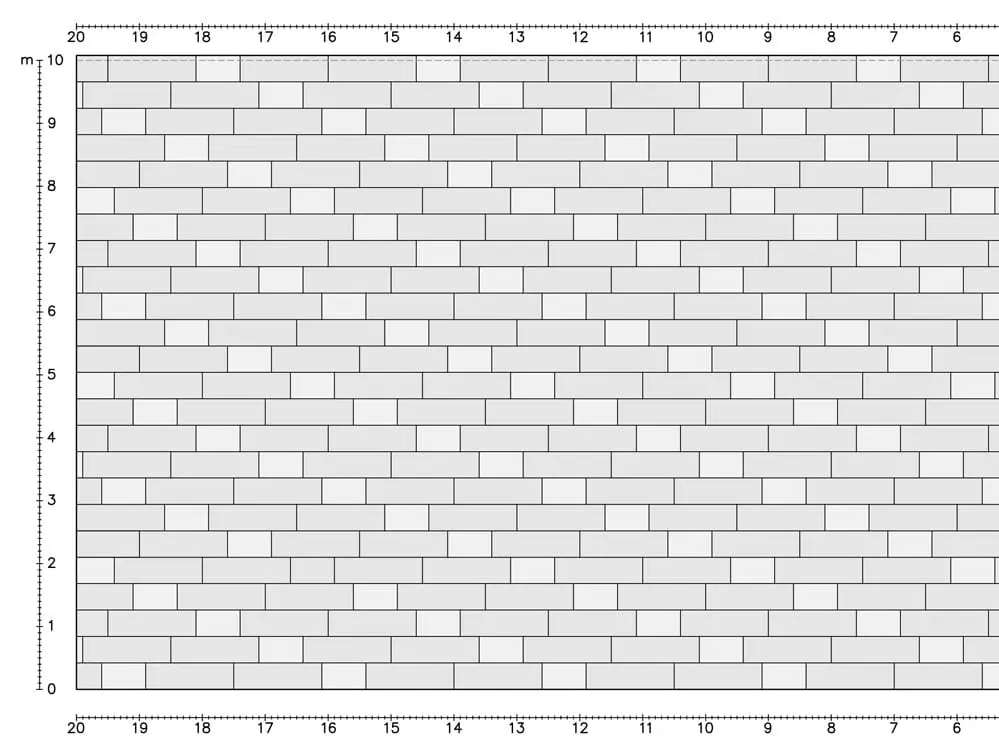

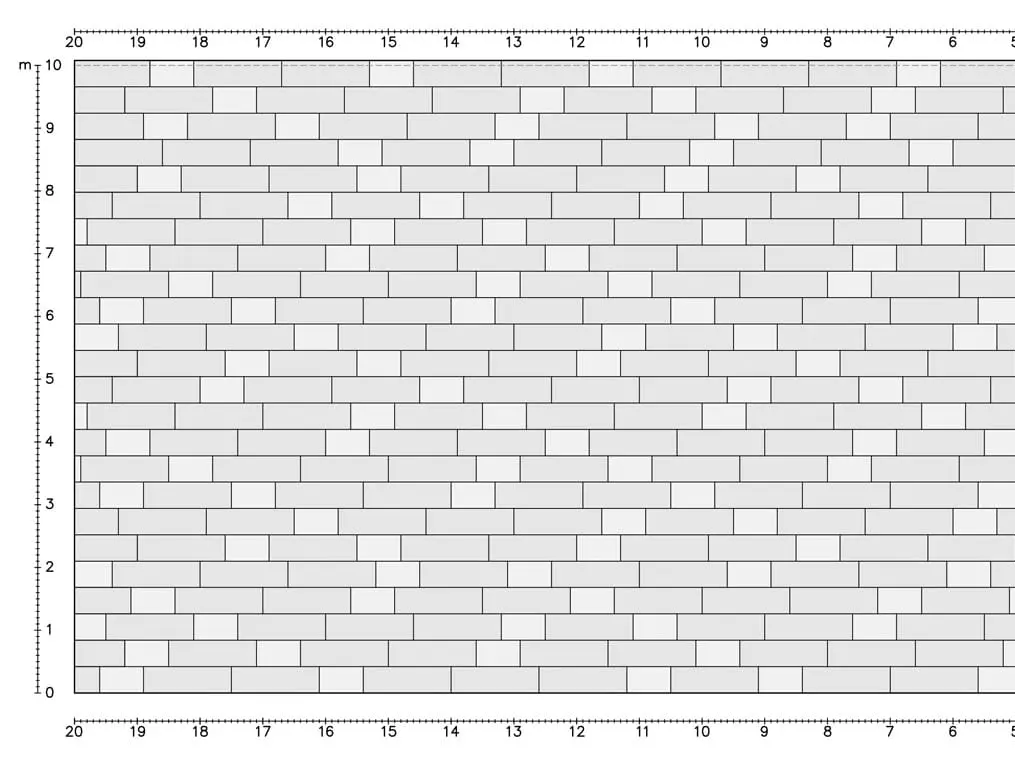

Nepravilne ivice i svetlosni efekti koji iz njih proističu nisu jedini elementi koji pružaju vizuelni akcenat. Dva različita formata panela (kratak i dug) omogućavaju dodatno oblikovanje izgleda krova. Pripremili smo vam tri primera postavljanja za krovni panel FX.12 – naravno i druge varijante su moguće.
Bilo da postavljate potpuno novi krov ili renovirate stari, ovde možete da pronađete projekte koji će vas inspirisati:

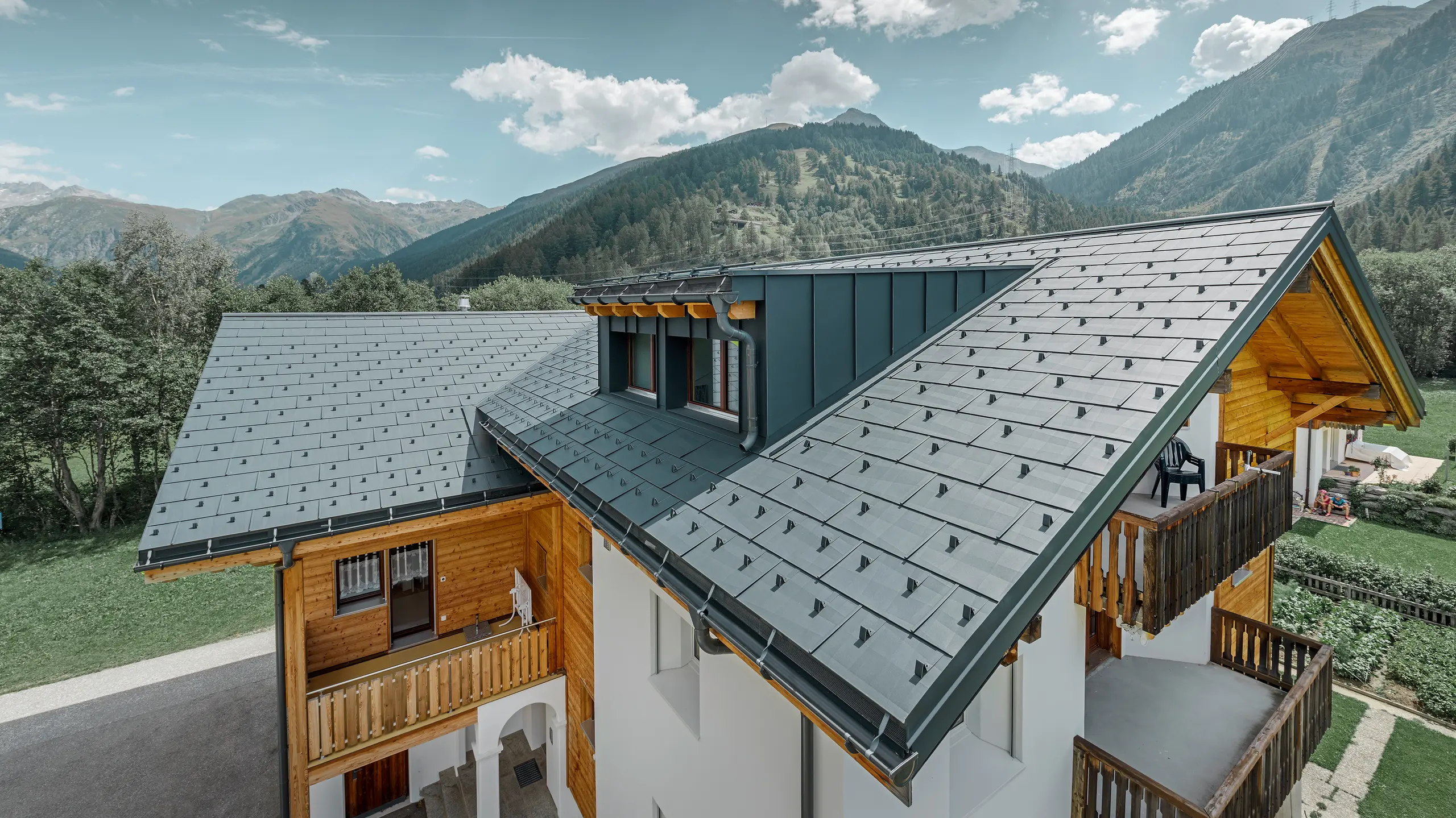

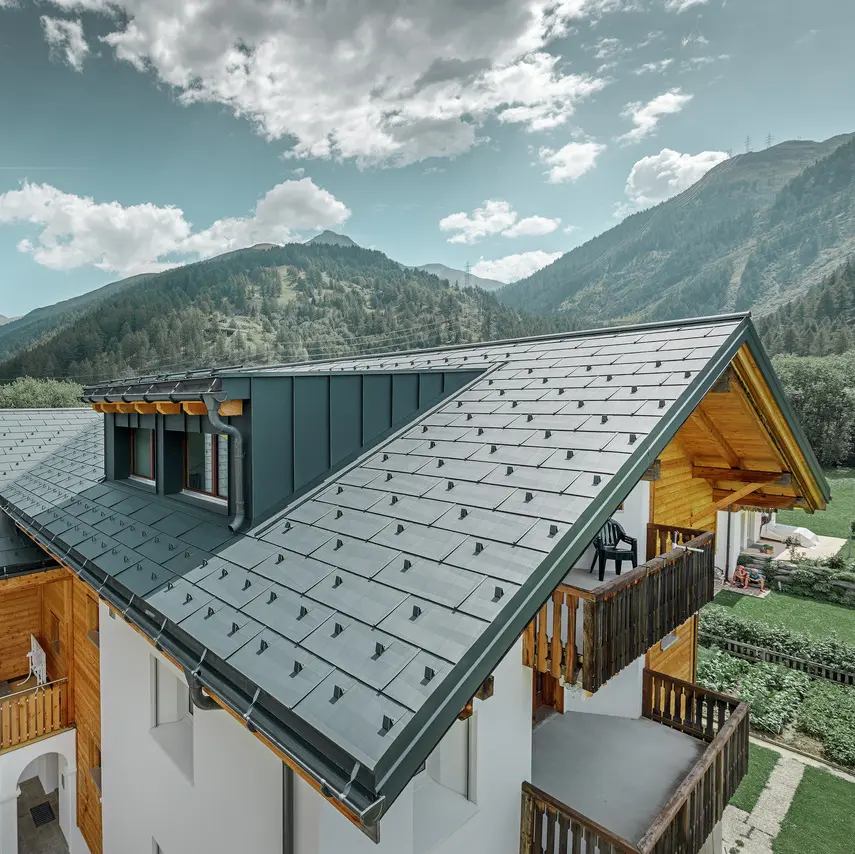

Sanacija višeporodične stambene zgrade sa krovnim panelom FX.12 u boji P.10 antracit.

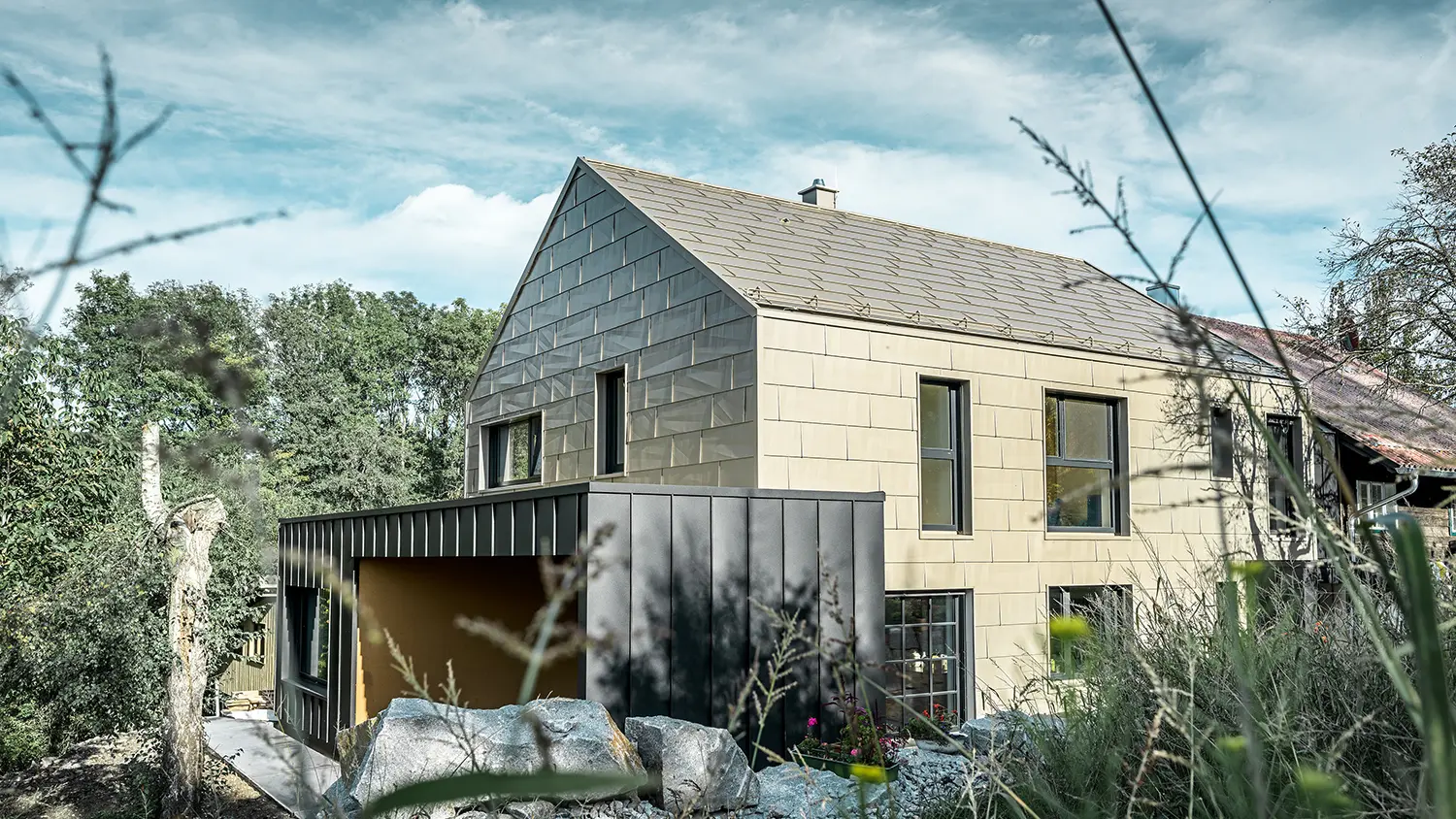

Stambena kuća potpuno opremljena krovnim i fasadnim panelom FX.12 u bronzanoj boji sa dogradnjom

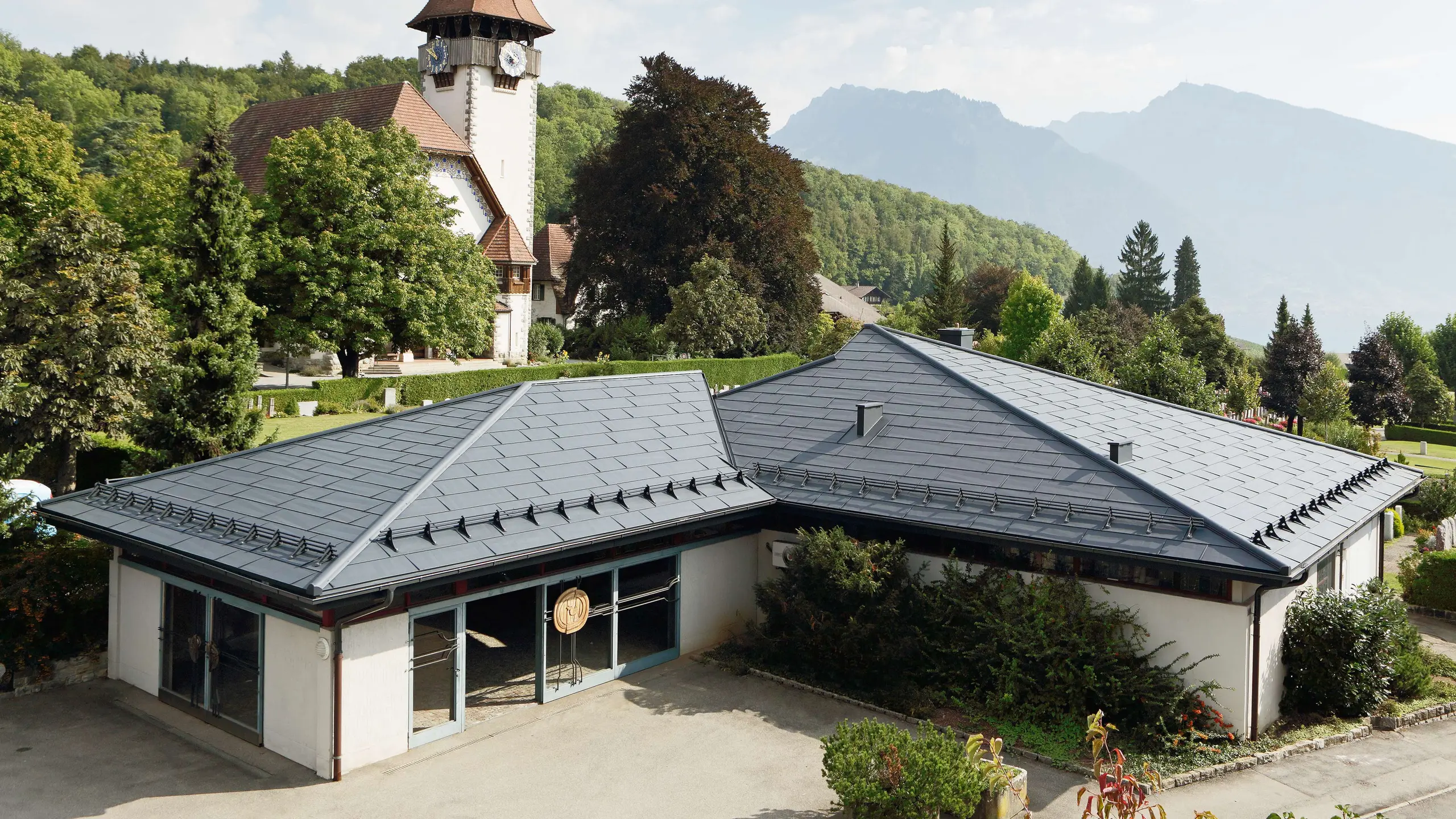

Kapela za ispraćaje u Švajcarskoj sa PREFA krovnim panelima FX.12 u antracit boji

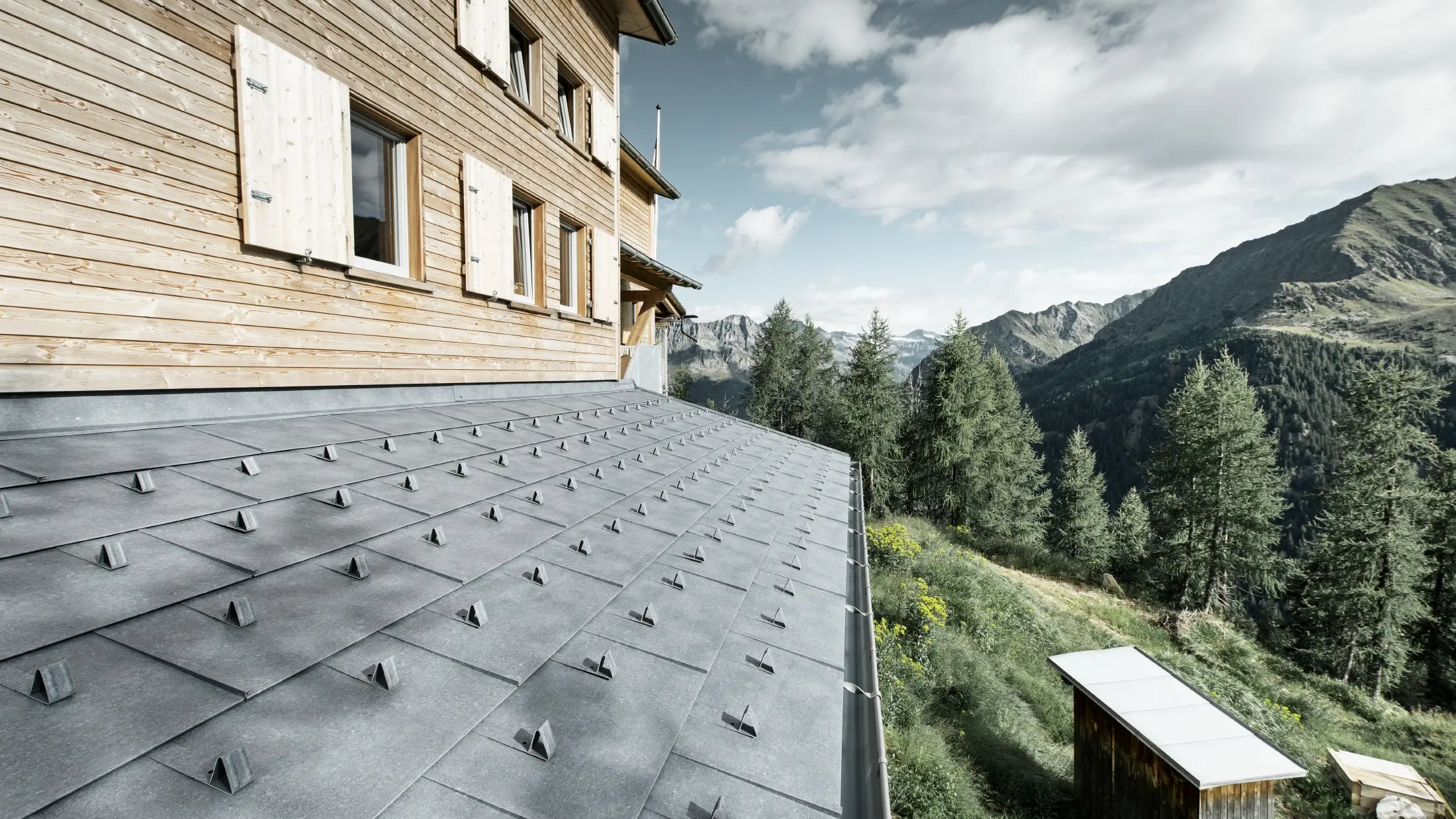

Alpska koliba sa PREFA krovnim panelom FX.12 u kamen sivoj boji, sa snegobranima

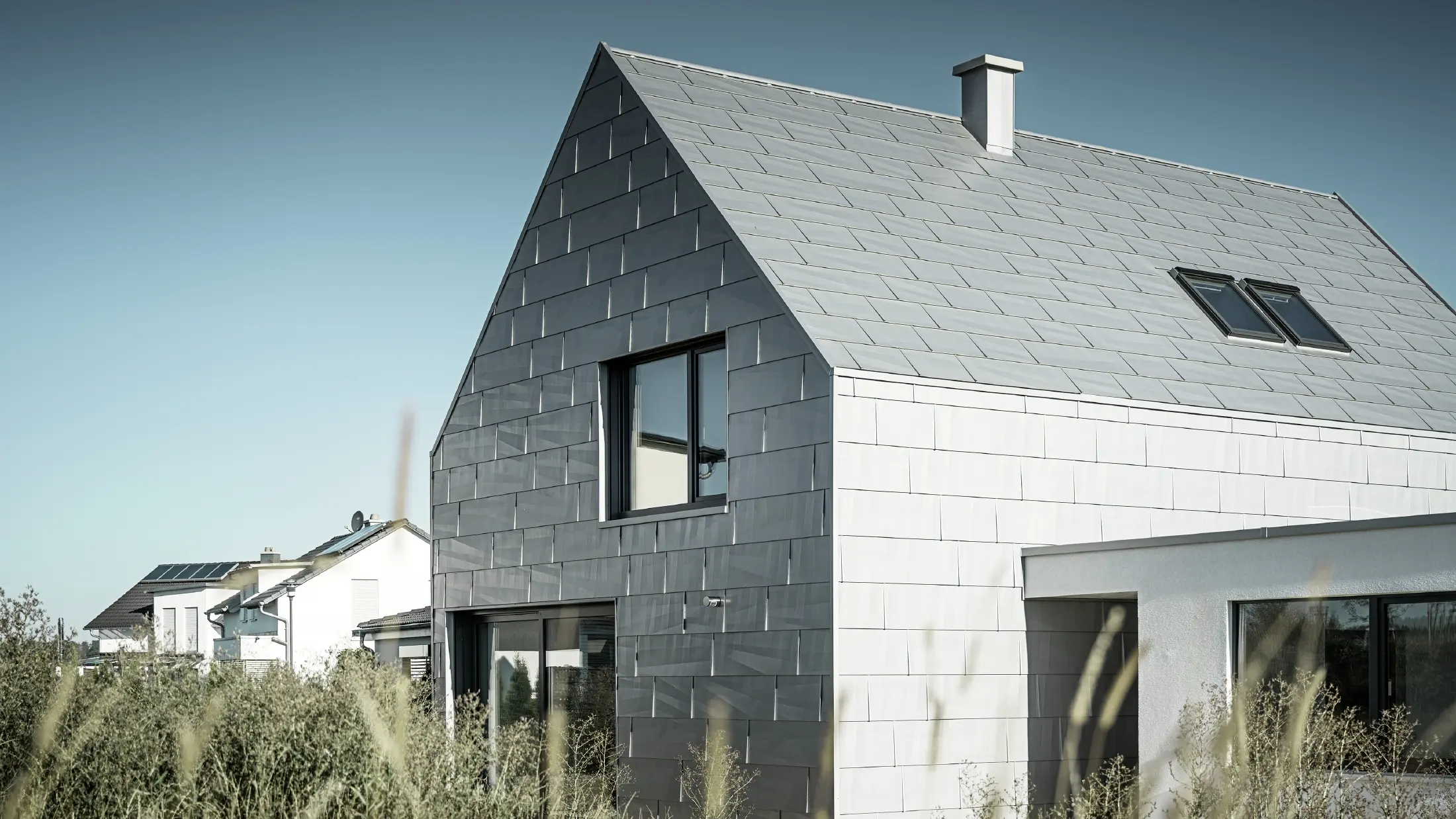

Poslovna zgrada sa krovnim i fasadnim panelima FX.12 u posebnoj boji srebrna metalik
Specifično rešenje prilagođeno objektu

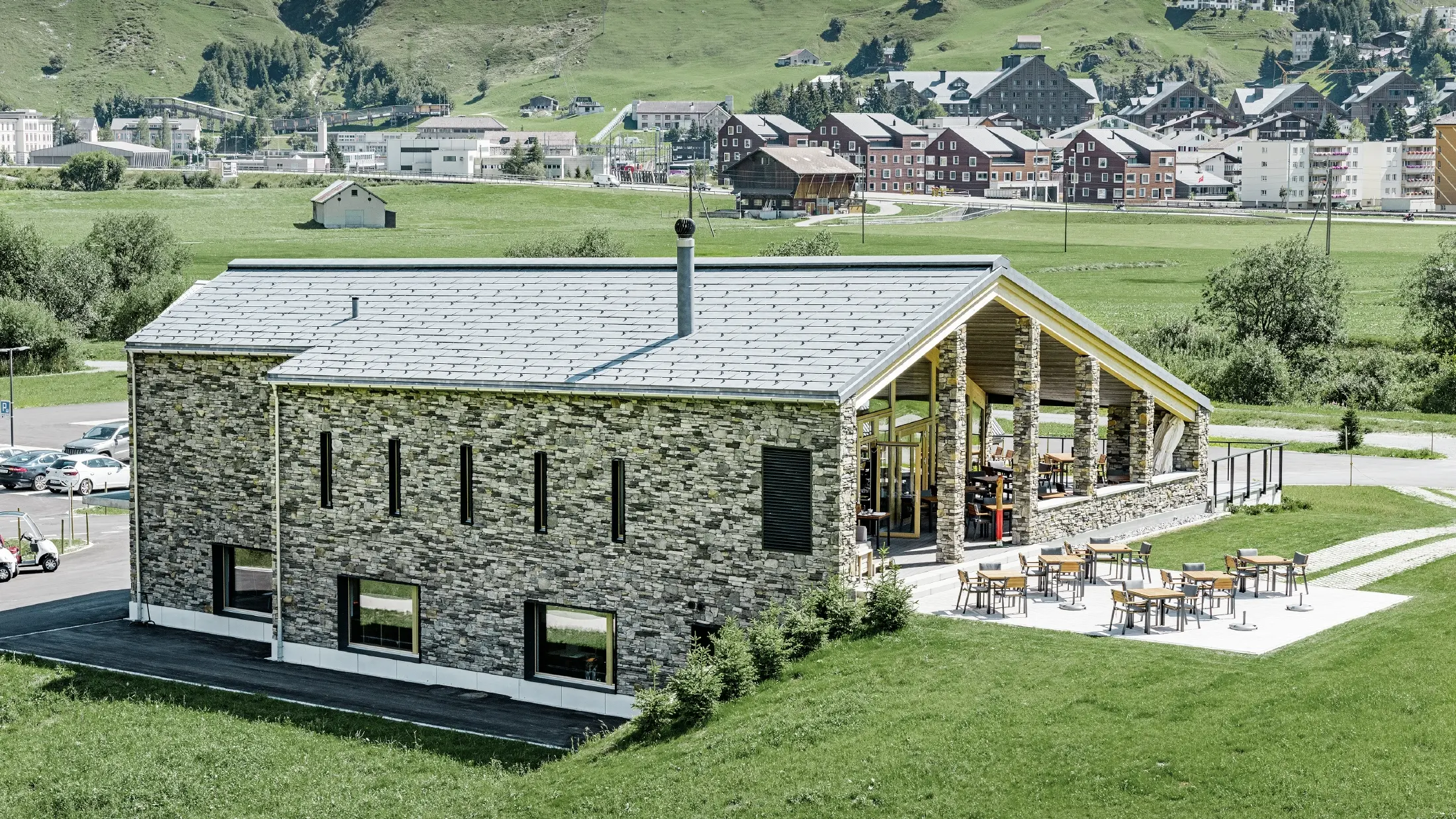

Objekat golf kluba sa kamenom fasadom i krovnim panelom FX.12 u kamen sivoj boji

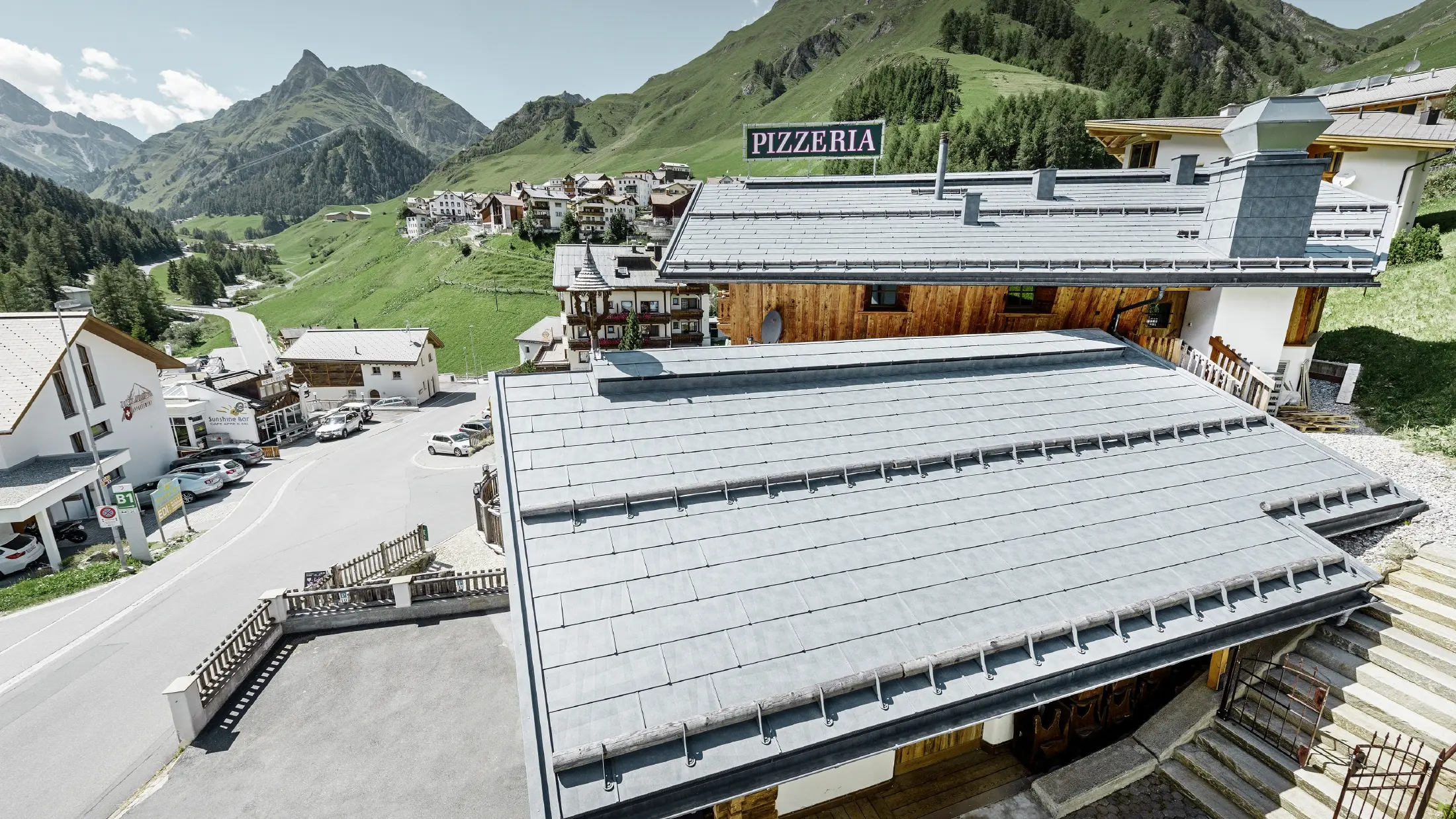

Tradicionalna picerija sa PREFA krovnim panelom FX.12 u boji P.10 kamen siva

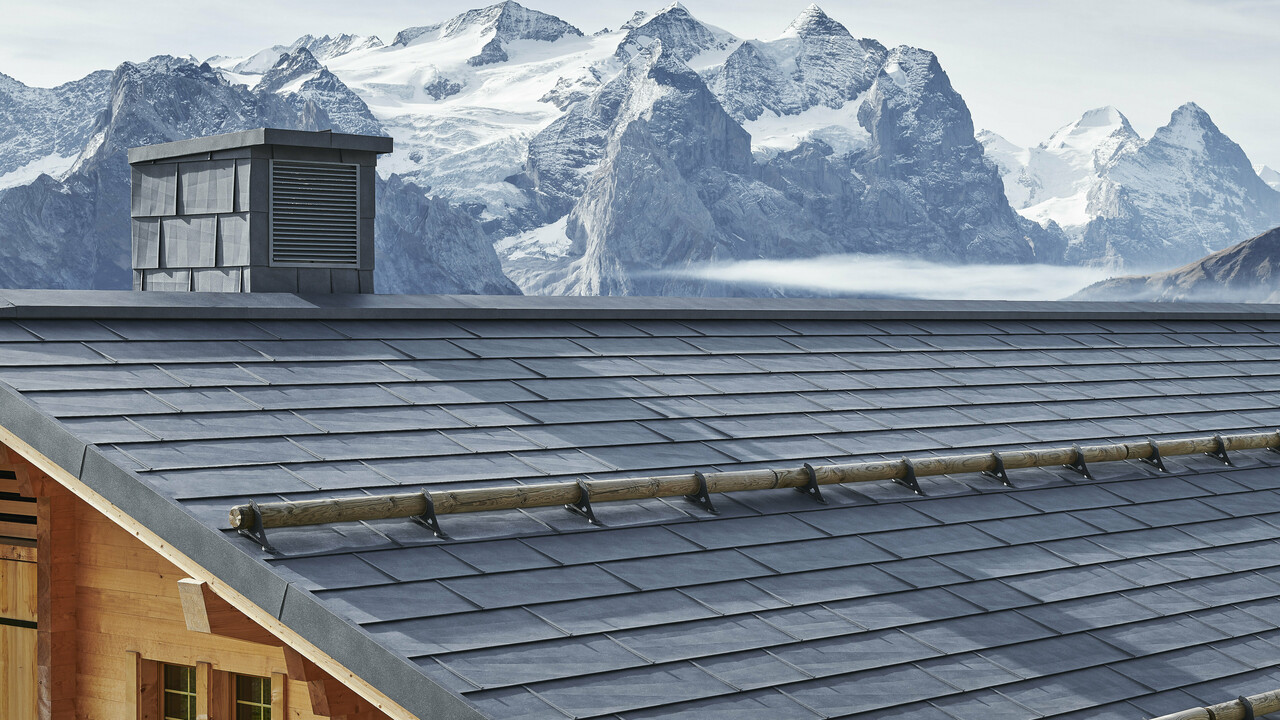

Hotel Reuti i planinski restoran Käserstatt izgrađeni su uz obilje drvne i kamene građe. Za generalnog direktora kompanije Bergbahnen Meiringen-Hasliberg, Hanspetera Vengera, ove dve nove zgrade u regionu imaju poseban značaj, te je za ovaj projekat angažovao arhitektonski biro Amstutz Abplanalp Birri iz grada Majringen i arhitektu Josta Cumštajna. Kvalitetni PREFA proizvodi mogu da izdrže ovakve uslove i da zaštite objekat od oštećenja.
Na lokaciji Käserstatt, na nadmorskoj visini od 1850 metara, sneg povremeno dostiže i do tri metra visine, a vetrovi mogu da duvaju brzinom i do 150 kilometara na čas.
Tehničke informacije
Materijal |
aluminijum sa coil coating premazom, debljine 0,7 mm |
|---|---|
Dimenzije |
700×420 mm (obloga), odnosno 3,4 kom/m² |
Težina |
pribl. 2,4–2,5 kg/m² |
Minimalni nagib krova |
17° (pribl. 31 %) |
Konstrukciona podloga i sloj za separaciju* |
Na podlozi potpuno pokrivenoj daskama (najmanje 24 mm) potrebno je postaviti razdvajajući sloj za nagibe krova između 17° i 25°; kod snežnih opterećenja većih od 3,25 kN/m² ili u kategorijama terena 0, I ili II, obavezna je podloga potpuno pokrivena daskama s razdvajajućim slojem. * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Standardno pričvršćivanje |
direktno, sa 3 PREFA prstenasta eksera po malom krovnom panelu FX.12 i sa 5 PREFA prstenastih eksera po velikom krovnom panelu FX.12 (odnosno 8–10 PREFA prstenastih eksera po m²) * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
PREFA aluminijumski krovovi se po pravilu izvode kao ventilisani sistemi, pri čemu su podloga i sloj toplotne izolacije odvojeni ventilisanim razmakom. To znači da vlaga koja se povremeno javlja od kondenzacije može da se efikasno eliminiše.
U većini slučajeva provetrava se krovna membrana, kao što je prikazano na prvoj slici. Međutim, i ceo prostor u potkrovlju može da se provetrava (druga slika).
Planiranje i primena
Naši montažeri i arhitekte mogu da preuzmu dokumentaciju sa specifikacijama i informacije o PREFA krovnim panelima FX.12 ovde.
Tekstovi za tendersku dokumentaciju
Dodaci
U nastavku se nalazi spisak odgovarajuće dodatne opreme za PREFA krovni panel FX.12, od završne obrade ivica i slemenih ventilacionih profila, do proizvoda za bezbednost na krovu, kao što su snegobrani i platforme za hodanje. Krovne oluke i odvodne cevi u bojama koje se uklapaju možete da pronađete pod odeljkom Olučni sistemi”. PREFA asortiman takođe obuhvata fasadne sisteme, zaštitu od poplavai fotonaponske proizvode.
Kompletni i detaljni spisak pratećih proizvoda potražite u našem cenovniku (dostupan samo za izvođače).
Rubne trake za krovne šindre, krovne rombove, FX.12 i R.16
1800 × 158 × 1,00 mm, bušena
Mlazni ventilator
3.000 × 1,00 mm, 1.200 × 1,00 mm, samonoseći mlazni ventilator za ventilisane krovove
Prednji deo mlaznog ventilatora
-
Pričvrsni element za sleme/greben
500 × 1,00 mm
Prednji deo grebena
-
Opšiv na slemenu krova
95 × 2.000 × 0,70 mm, sa lepljivom trakom
Sigurnosni žleb
3.000 mm, kantovano sa duplim falcom
Rešetka za zaštitu od ptica
125 × 2.000 × 0,7 mm, sa okruglim perforacijama Ø 5/7 mm
Ventilaciona traka
sa kvadratnom perforacijom od 6 mm, u bojama braon/antracit i svetlo siva/svetlo siva, dimenzije: 1,00 × 250 mm und 1,00 × 333 mm
Prihvatna ploča
230 × 2.000 × 0,70 mm
Snegobran za R.16, FX.12 i DS.19
-
Kuka za sistem rešetkastog snegobrana
sa 3 otvora za provlačenje
XL kuka za sistem rešetkastog snegobrana
sa 5 otvora za provlačenje, idealno za krovne fotonaponske sisteme
Umetni profil
3.000 mm; 25/25
Ledena kandža
pogodno za umetni profil
Završni element za sistem rešetkastog snegobrana
za umetni profil
Završni element XL za sistem rešetkastog snegobrana
za umetni profil
Nosač snegobrana za ekstremne uslove
za oblo drvo prečnika Ø 140 mm
Solarni držač Sunny
za montažu solarnih modula na sve PREFA krovne sisteme malog formata i sisteme sa stojećim falcom
Solarni držač Fix
Fiksna montaža solarnih modula na PREFA krovne sisteme malog formata. Dostupno sa i bez unakrsne spojnice. Namenjeno isključivo za obradu PREFA profilnih šina, nije kompatibilno sa drugim proizvodima.
Solarni držač Vario
Fleksibilna montaža solarnih modula na PREFA krovne sisteme malog formata. Dostupno sa i bez unakrsne spojnice. Namenjeno isključivo za obradu PREFA profilnih šina, nije kompatibilno sa drugim proizvodima.
krovna stepenica
podesivo za nagibe krova od 12° do 60°; testirano prema DIN EN 516-1-A
Podrška za hodnu stazu na jednoj potpornoj nožici
250 mm; nagib krova 12°-55°; testirano prema DIN EN 516-1-A
Podrška za hodnu stazu na dve potporne nožice
360 mm; nagib krova 12°-55°; testirano prema DIN EN 516-1-B
Hodna staza
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testirano prema standardu EN 516-1-A odn. EN 516-1-B
Spojni element za hodnu stazu
-
Sigurnosna krovna kuka
prema EN 517 – B.
Sigurnosna krovna kuka na podnožju
prema EN 517 – B.
Specijalni ventilacioni otvor za krovni panel FX.12 (mali)
700 x 420 mm, poprečni presek ventilacionog otvora: oko 30 cm²
Specijalni ventilacioni otvor za krovni panel FX.12 (veliki)
1.400 x 420 mm, poprečni presek ventilacionog otvora: oko 60 cm²
Poklopac za specijalne ventilacione otvore
za zakivanje, poprečni presek ventilacionog otvora oko 30 cm²
Ventilaciona hauba
Ø 100 mm, za nagib krova od 12° naviše
Ventilaciona cev
Ø 100 mm, Ø 120 mm uklj. EPDM zaptivku i poklopac
Preklopna manžetna 100
Ø 100 × 130 mm, trajno elastična EPDM manžetna za provod cevi kroz krov
Okvirna ploča za R.16 i FX.12
za provodnice cevi prečnika ø 80-125 mm i nagibe krova od 17° do 52°
Okvirna ploča za falcovanje
Nagib krova od 12° - 52°, Ø 80 - 125 mm
Univerzalni okvir (dvodelni)
Nagib krova od 12° do 52° za cevi prečnika Ø 40 do 120 mm
Podložna ploča
Dužina: 540 mm, širina: 125 mm
Okvir Vario
Širina: 120 – 600 mm, 600 – 1.020 mm, promenljiva dužina 150 – 980 mm, nagib krova od 12° do 55°
Izlazni krovni prozor
-
Prozorski okviri za Roto & Roto-Q seriju
dostupno u različitim dimenzijama
Prozorski okviri za Velux
dostupno u različitim dimenzijama
Kapa dimnjaka
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Držač krovnih vodova za gromobransku žicu
Oblast stezanja: 2 – 8 mm; prihvat za okruglu žicu: Ø 8 mm :
Set specijalnih lepkova
Sadržaj: 1 patrona PREFA specijalnog lepka 290 ml, 1 bočica sredstva za prianjanje 60 ml, 1 brusni papir, 1 krpa za čišćenje, 2 adaptera za mlaznice
