Prednosti PREFA krovnih panela FX.12
Veliki izbor boja
dostupan u brojnim standardnim bojama
Višestruke opcije dizajna
2 formata (kratak i dug) i promenljiv razmak između fugni za nepravilni vizuelni efekat
Garancija od 40 godina
na materijal i boju

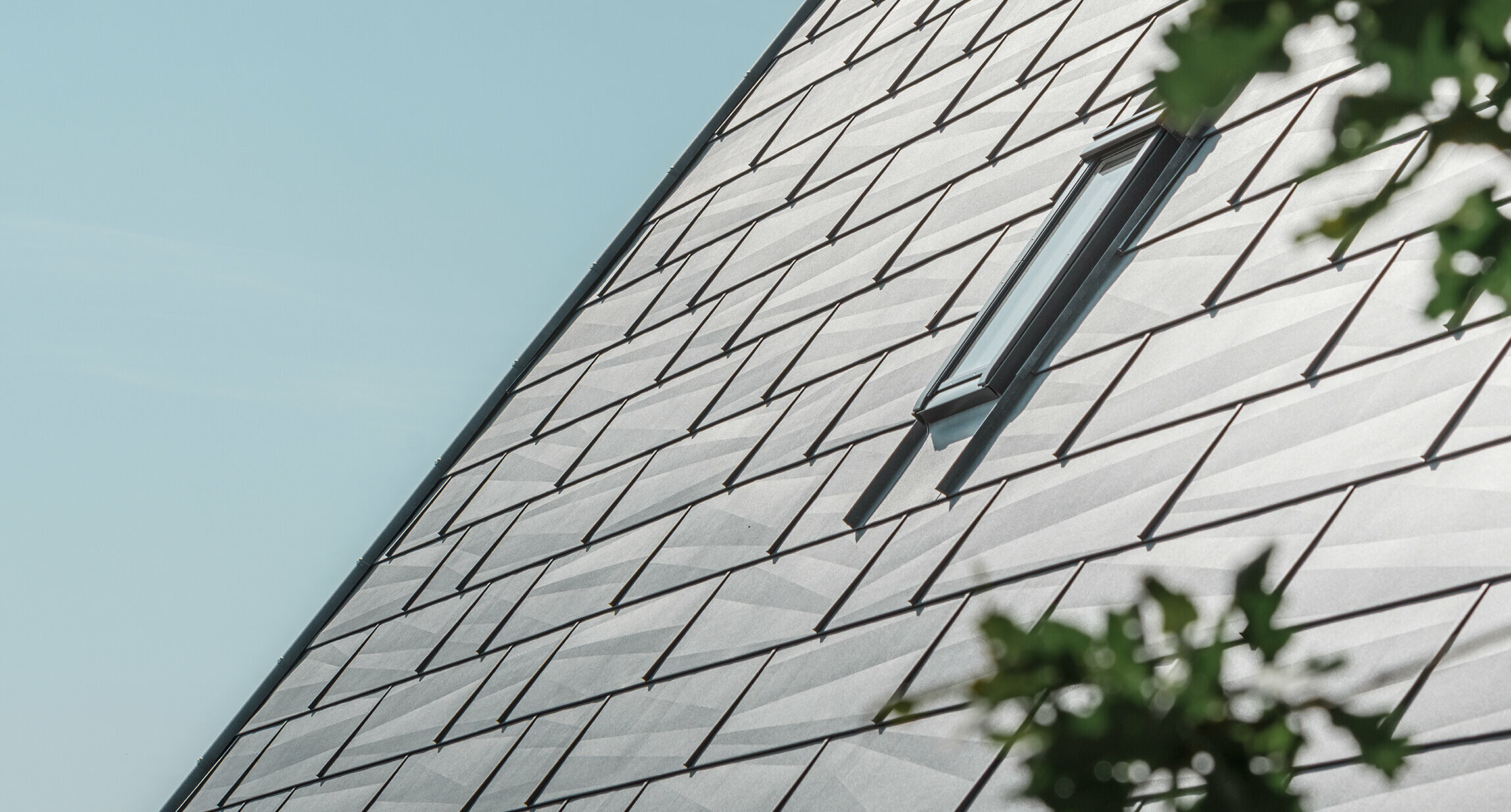

Jedinstveni izgled i velika otpornost
Nepravilne ivice stvaraju dinamičnu igru svetla i senke i dodatno ojačavaju panele.
Brza ugradnja
Može da se postavlja direktno na potkonstrukciju, bez upotrebe haftera.
Dosta olakšava posao montažeru.

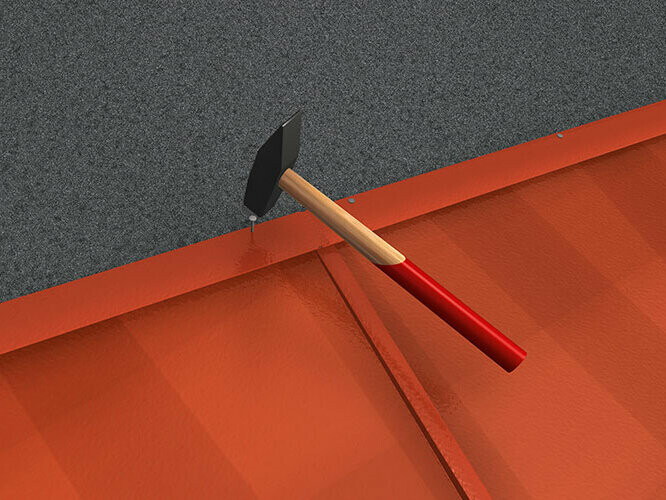

Pored svog jedinstvenog izgleda, FX.12 nudi i brojne praktične prednosti u obradi – čime ispunjava sve zahteve savremenog, ali i tradicionalnog limarskog zanata. FX.12 se ugrađuje izuzetno brzo zahvaljujući direktnom pričvršćivanju na integrisanu traku za fiksiranje. Osim toga, zbog velikog formata panela, za pokrivanje 1 m² krovne površine potrebno je veoma malo panela.
Savet stručnjaka: Zvučnoizolaciona traka čini PREFA krovni panel FX.12 tišim.
Aluminijumski krovovi su tiši nego što se za njih govori. Svako od nas drugačije primećuje buku. PREFA krovni panel FX.12 ima ugrađenu zvučnoizolacionu traku (FD.TEC), koja pomaže da se nivo buke svede na minimum.
Paleta boja PREFA krovnih panela FX.12
Paleta boja krovnog panela FX.12 kreće se od klasične cigla crvene preko savremenih nijansi sive do tonova braon boje. Sledeće PREFA boje krovova dostupne su kao standardne:
Pregled boja (11)
Boja |
Oznaka |
slično RAL boji |
|
01 P.10 Braun |
7013 |
|
02 P.10 Anthrazit |
7016 |
|
03 P.10 Schwarz |
9005 |
|
04 P.10 Ziegelrot |
8004 |
|
05 P.10 Oxydrot |
3009 |
|
06 P.10 Moosgrün |
6005 |
|
07 P.10 Hellgrau |
7005 |
|
11 P.10 Nussbraun |
8019 |
|
19 P.10 Dunkelgrau |
7043 |
|
28 P.10 Prefabronze |
7048 |
|
43 P.10 Steingrau |
7031 |
Napomene
- Navedene RAL vrednosti su približne (~) i neke od njih mogu značajno da se razlikuju od stvarne PREFA boje, a u nekim slučajevima ne odražavaju subjektivni doživljaj boje.
- Posebno kod kvaliteta boje P.10 gotovo je nemoguće definisati precizne vrednosti zbog strukture površine. Pored toga, Siding fasadne kasete PREFA u bojama P.10 kamen siva, P.10 pesak bež, P.10 PREFA bronza, P.10 patina zeleno, natur hrast, patina sivo, orah braon i beli hrast zasnovane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promene izgleda površine nastale kao posledica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.
Neka vas inspirišu već realizovani referentni objekti.

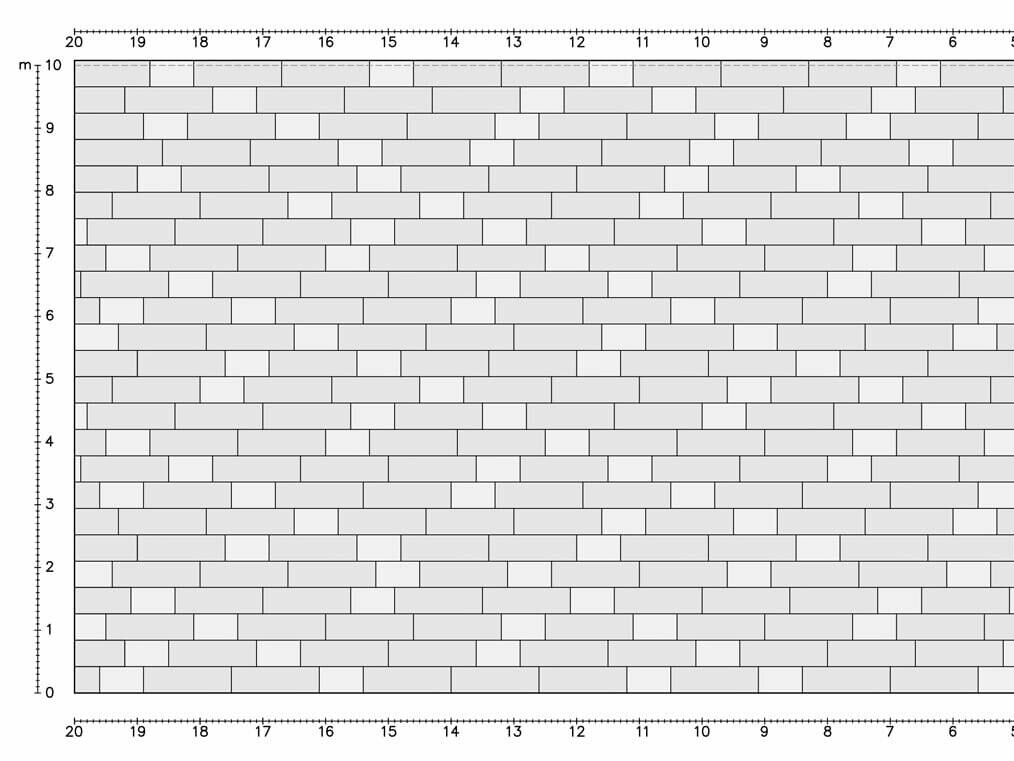

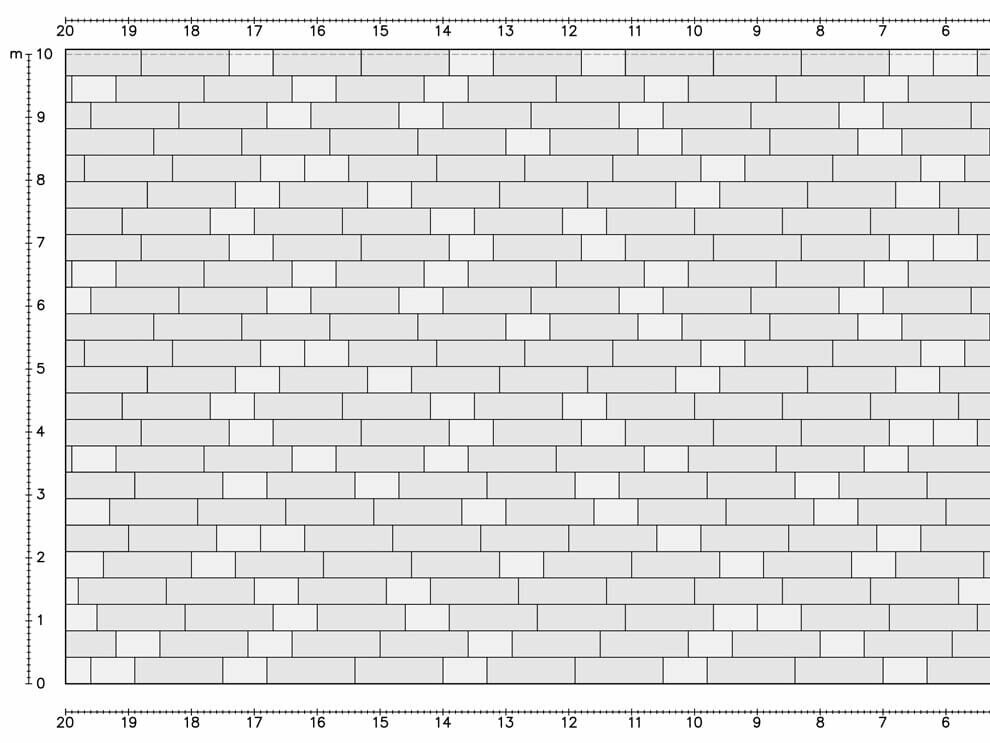

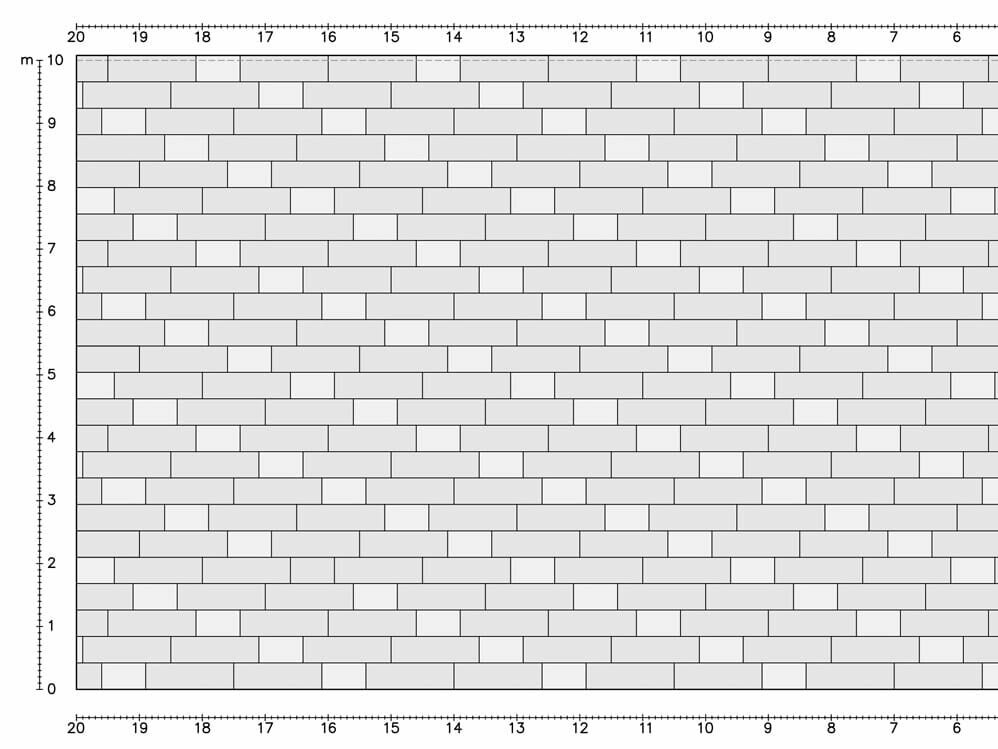

Nepravilne ivice i svetlosni efekti koji iz njih proističu nisu jedini elementi koji pružaju vizuelni akcenat. Dva različita formata panela (kratak i dug) omogućavaju dodatno oblikovanje izgleda krova. Pripremili smo vam tri primera postavljanja za krovni panel FX.12 – naravno i druge varijante su moguće.
Bilo da postavljate potpuno novi krov ili renovirate stari, ovde možete da pronađete projekte koji će vas inspirisati:

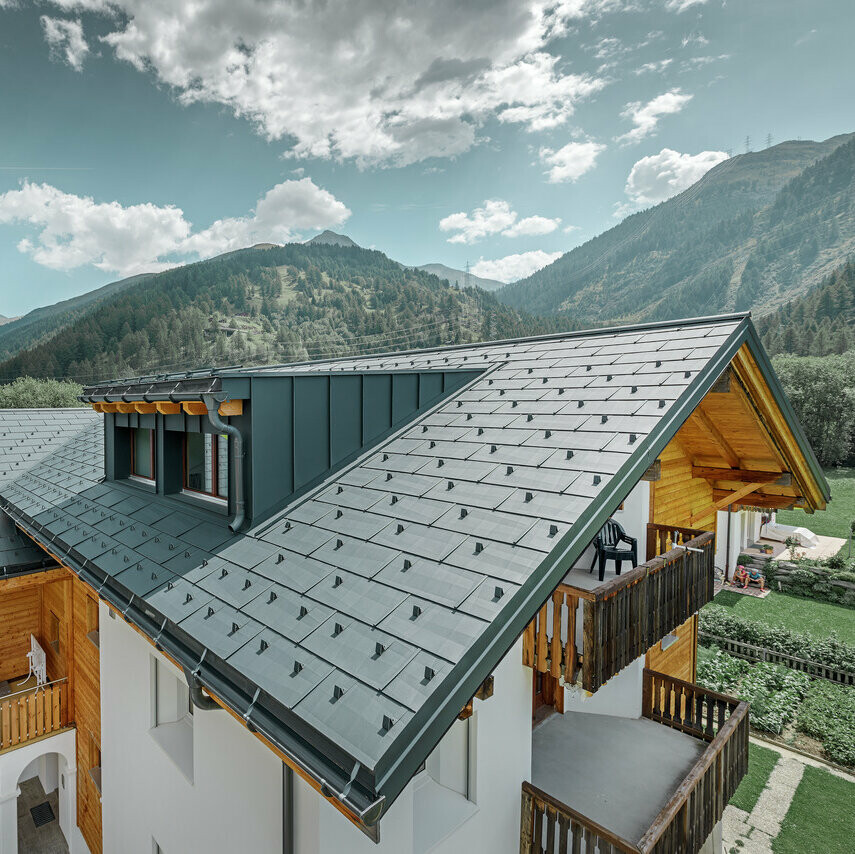

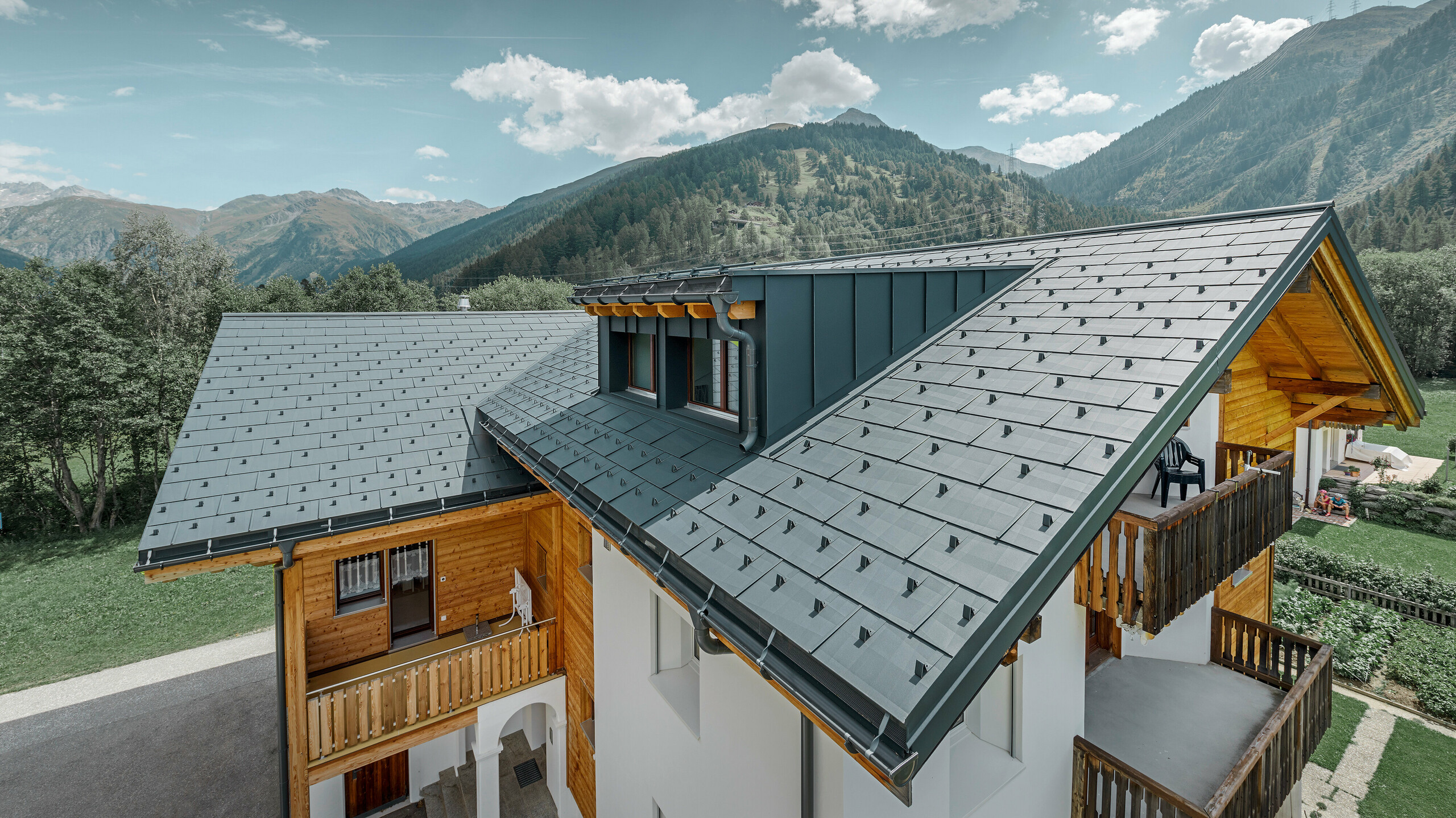

Mehrfamilienhaus Sanierung mit Dachpaneel FX.12 in P.10 Anthrazit

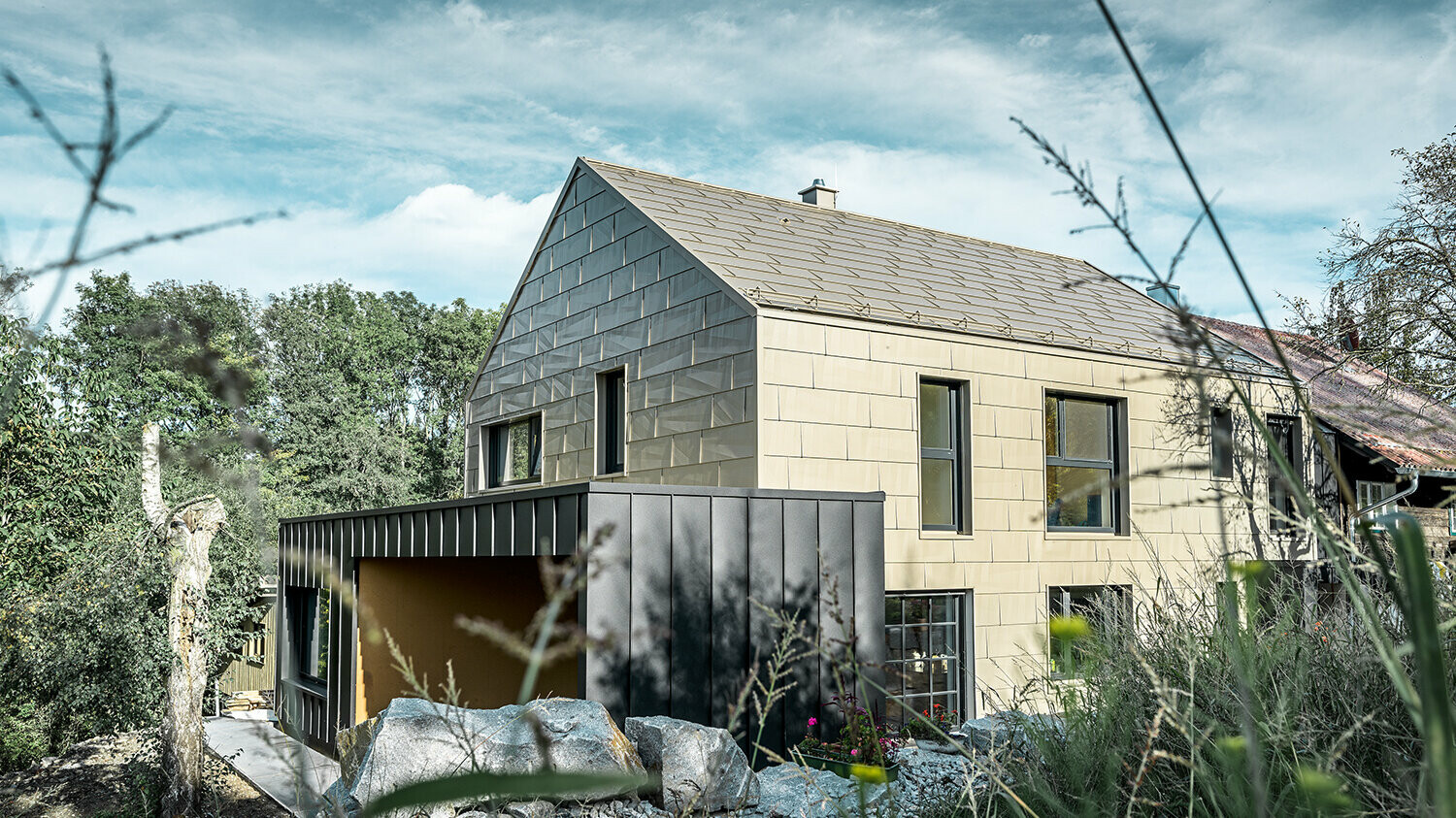

Wohnhaus komplett mit Dach- und Fassadenpaneel FX.12 in Bronze mit Zubau

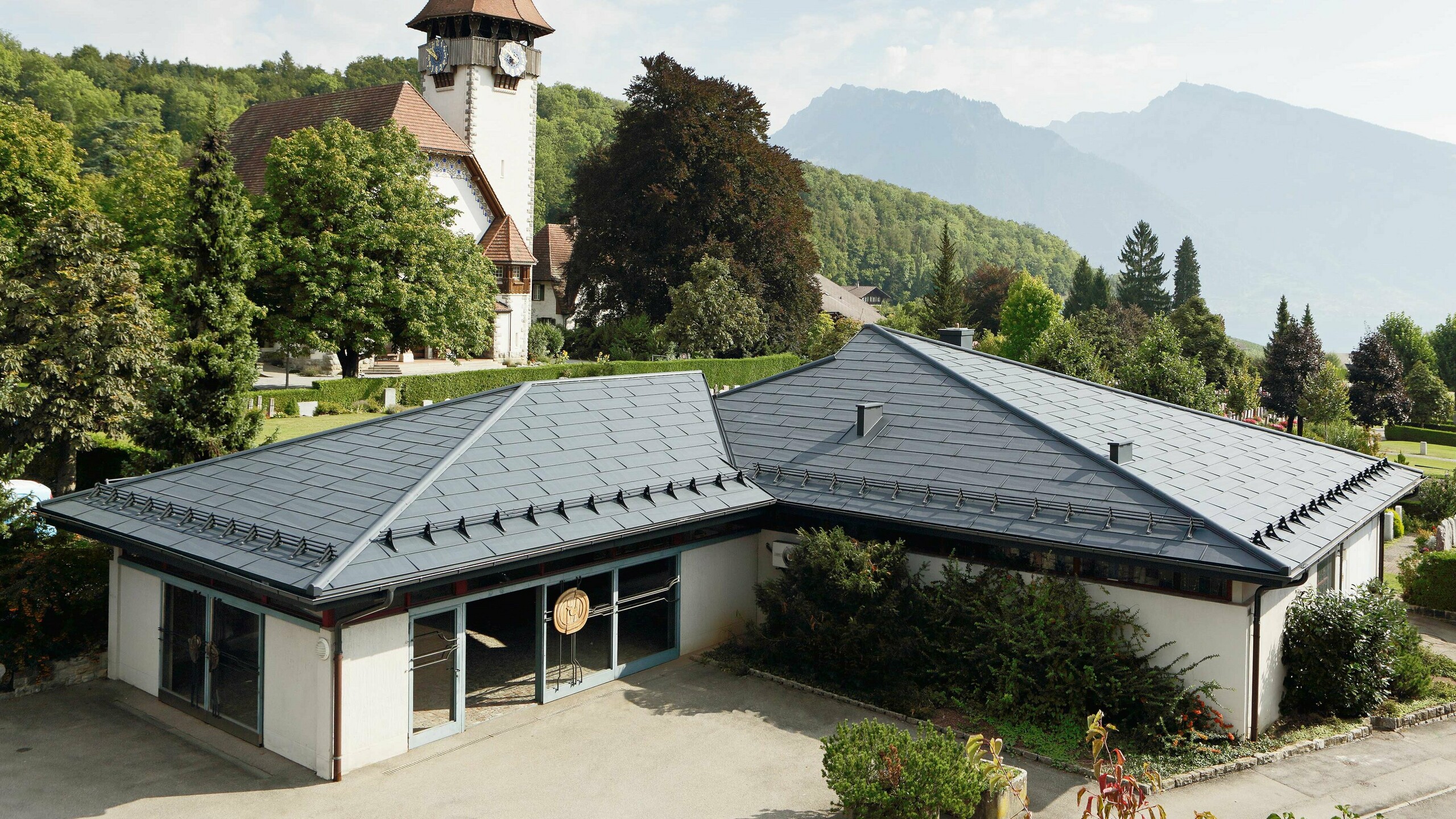

Aufbahrungshalle in der Schweiz mit PREFA Dachpaneel FX.12 in Anthrazit

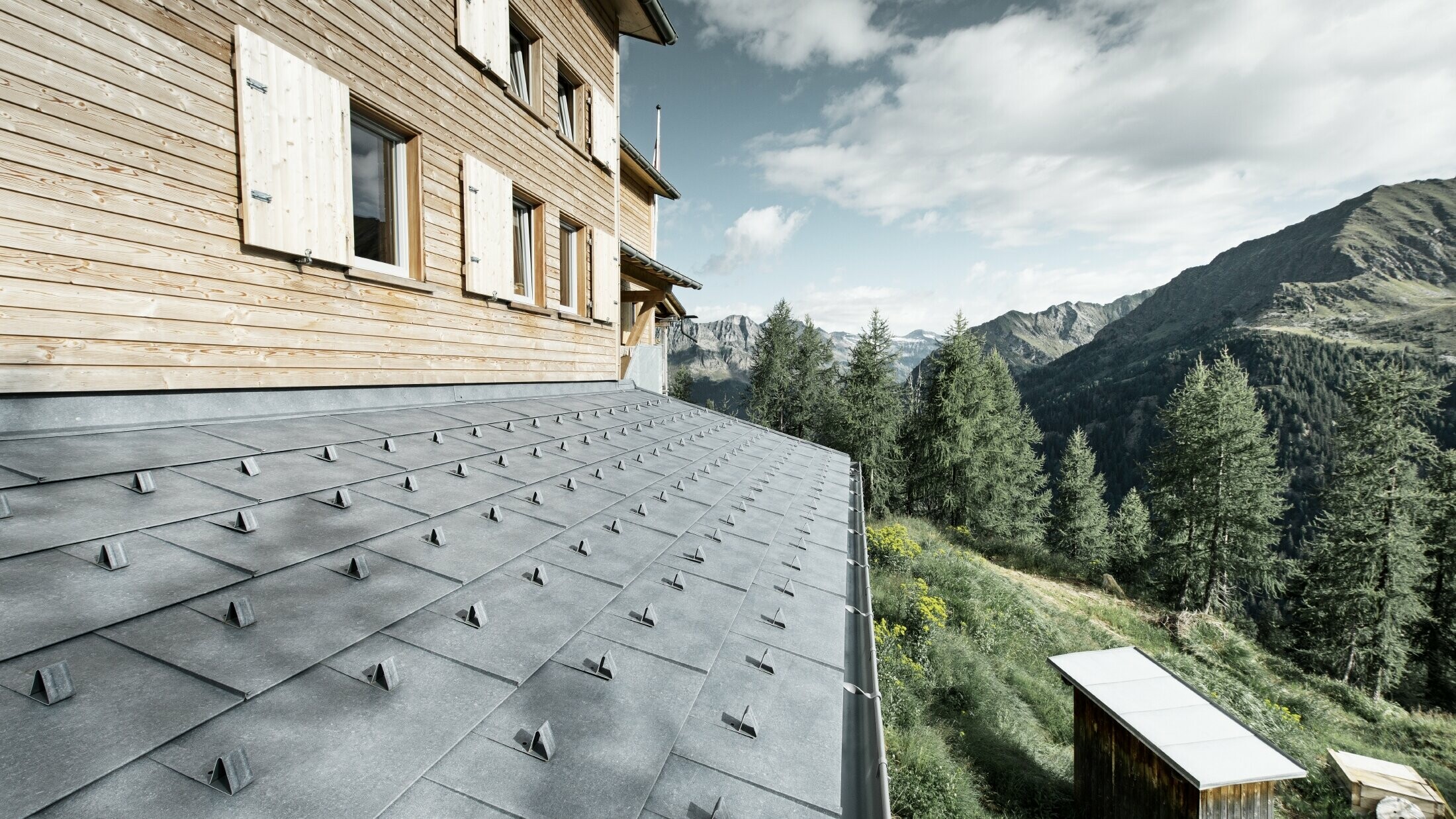

Alpine Hütte mit dem PREFA Dachpaneel FX.12 in Steingrau mit Schneestoppern

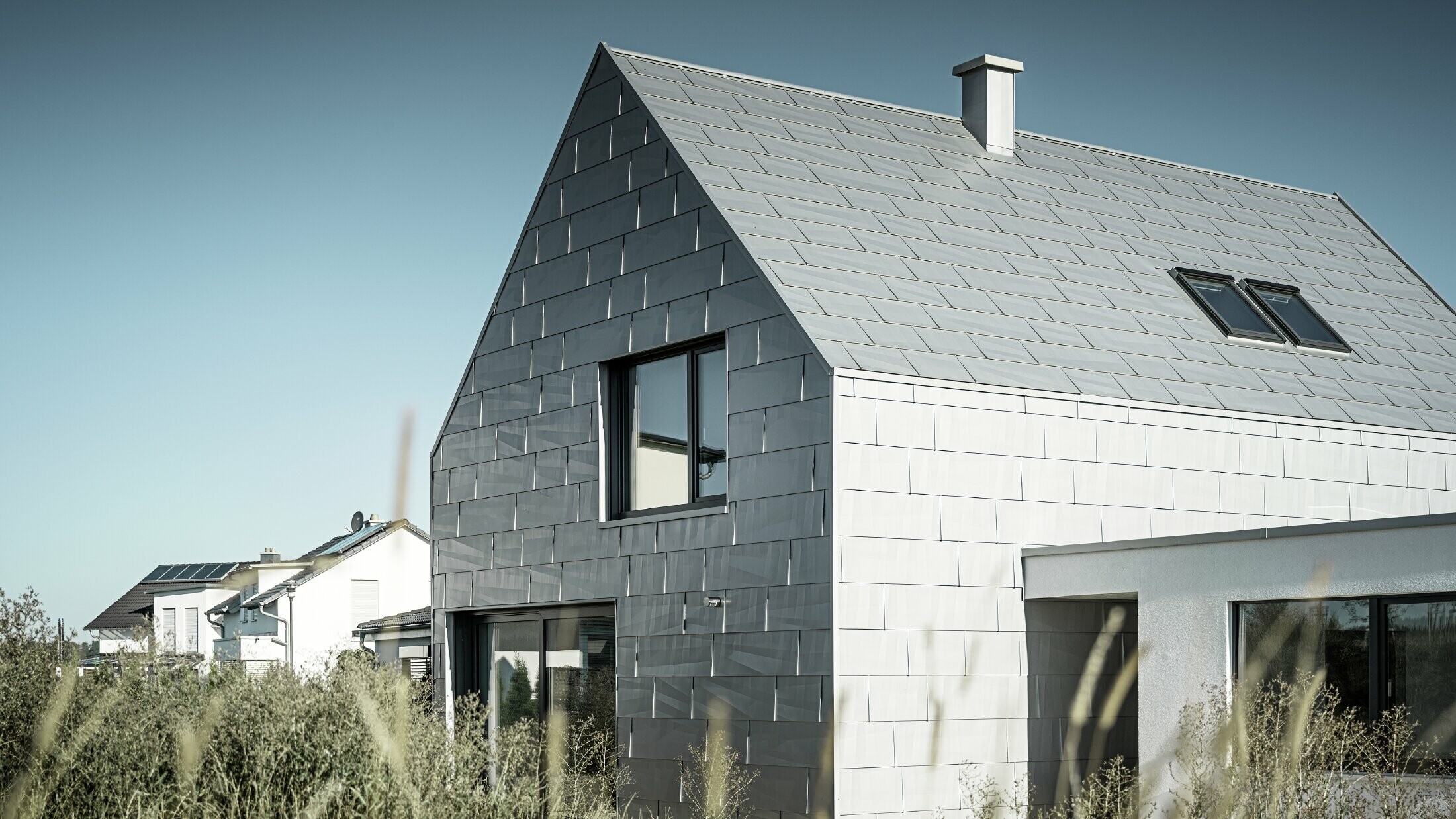

Firmengebäude mit Dach- und Fassadenpaneel FX.12 in der Sonderfarbe Silbermetallic
Objektbezogene Sonderlösung

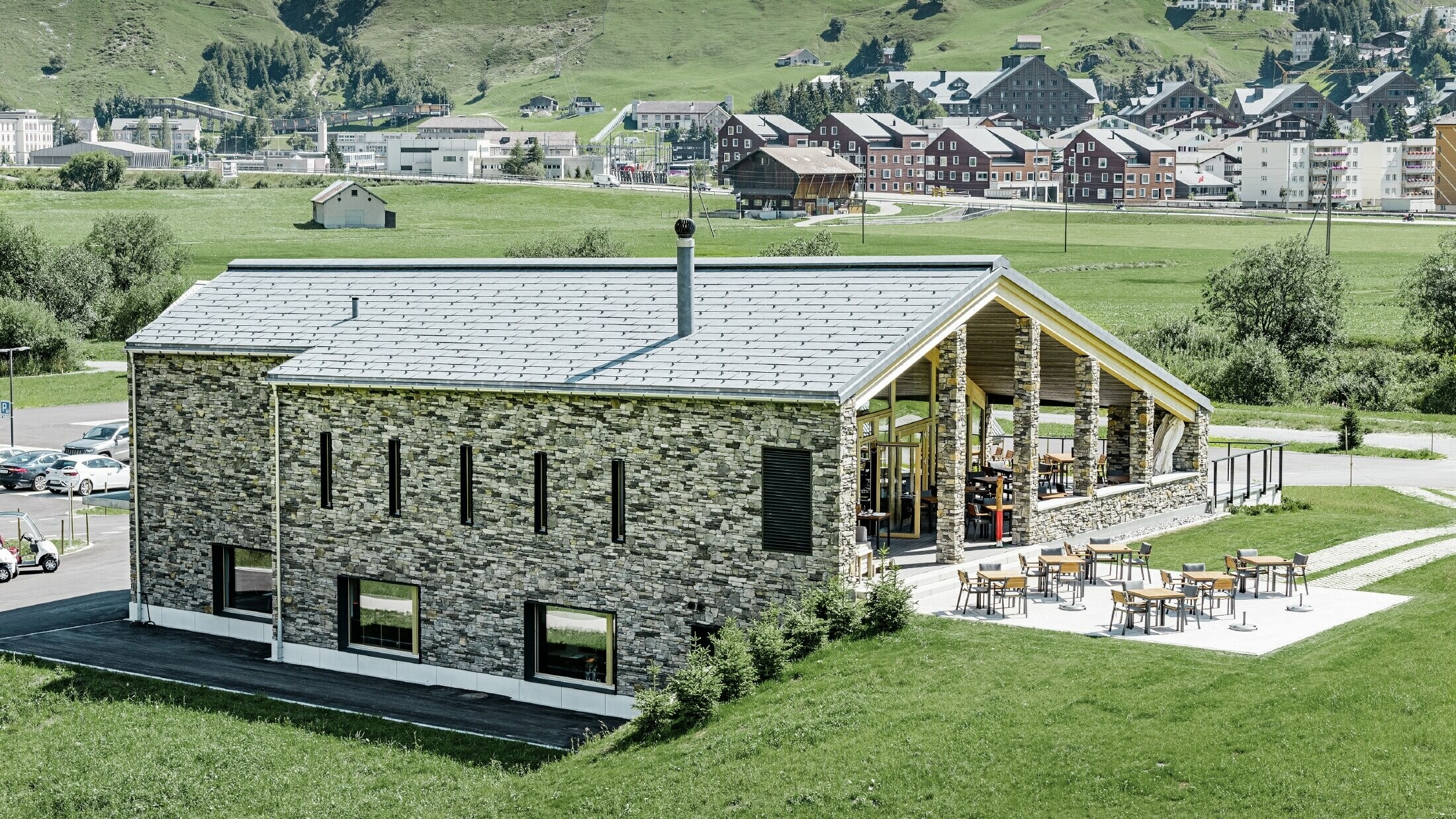

Golfclub-House mit Steinfassade und Dachpaneel FX.12 in Steingrau

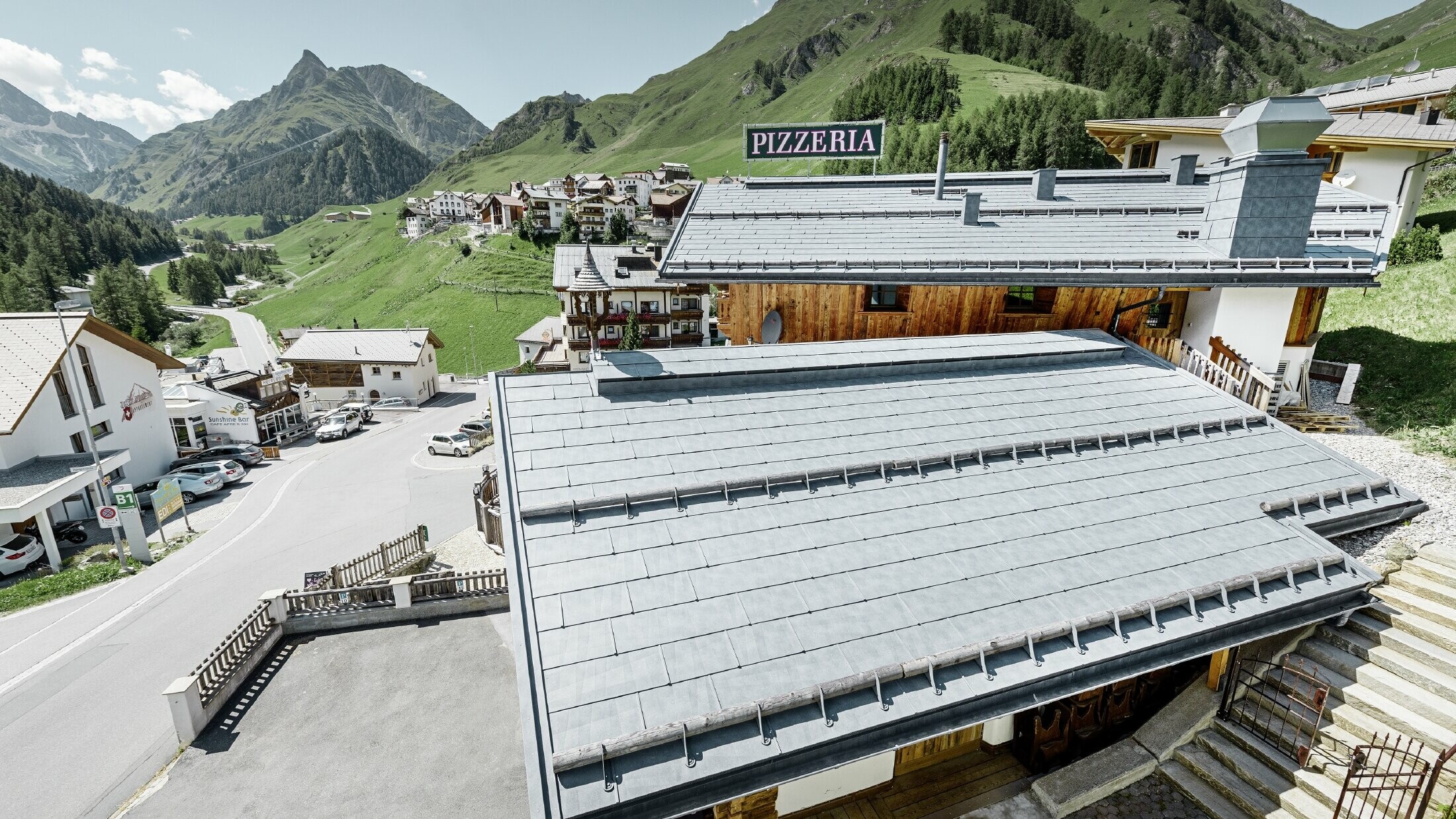

Traditionelle Pizzeria mit PREFA Dachpaneel FX.12 in P.10 Steingrau

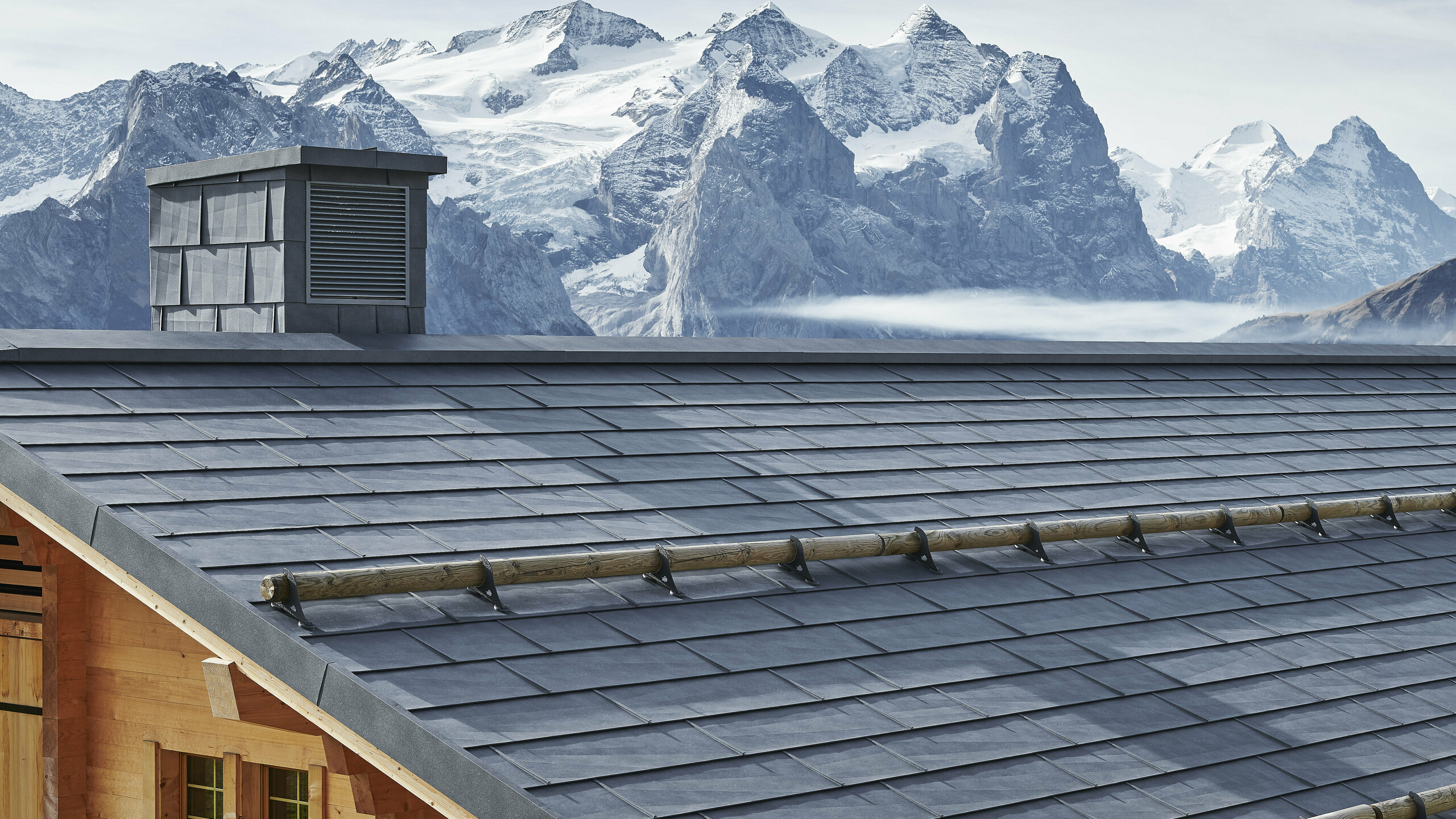

Hotel Reuti i planinski restoran Käserstatt izgrađeni su uz obilje drvne i kamene građe. Za generalnog direktora kompanije Bergbahnen Meiringen-Hasliberg, Hanspetera Vengera, ove dve nove zgrade u regionu imaju poseban značaj, te je za ovaj projekat angažovao arhitektonski biro Amstutz Abplanalp Birri iz grada Majringen i arhitektu Josta Cumštajna. Kvalitetni PREFA proizvodi mogu da izdrže ovakve uslove i da zaštite objekat od oštećenja.
Na lokaciji Käserstatt, na nadmorskoj visini od 1850 metara, sneg povremeno dostiže i do tri metra visine, a vetrovi mogu da duvaju brzinom i do 150 kilometara na čas.
Tehničke informacije
Materijal |
aluminijum sa coil coating premazom, debljine 0,7 mm |
|---|---|
Dimenzije |
700×420 mm (obloga), odnosno 3,4 kom/m² |
Težina |
pribl. 2,4–2,5 kg/m² |
Minimalni nagib krova |
17° (pribl. 31 %) |
Konstrukciona podloga i sloj za separaciju* |
Na podlozi potpuno pokrivenoj daskama (najmanje 24 mm) potrebno je postaviti razdvajajući sloj za nagibe krova između 17° i 25°; kod snežnih opterećenja većih od 3,25 kN/m² ili u kategorijama terena 0, I ili II, obavezna je podloga potpuno pokrivena daskama s razdvajajućim slojem. * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
Standardno pričvršćivanje |
direktno, sa 3 PREFA prstenasta eksera po malom krovnom panelu FX.12 i sa 5 PREFA prstenastih eksera po velikom krovnom panelu FX.12 (odnosno 8–10 PREFA prstenastih eksera po m²) * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smernica. |
PREFA aluminijumski krovovi se po pravilu izvode kao ventilisani sistemi, pri čemu su podloga i sloj toplotne izolacije odvojeni ventilisanim razmakom. To znači da vlaga koja se povremeno javlja od kondenzacije može da se efikasno eliminiše.
U većini slučajeva provetrava se krovna membrana, kao što je prikazano na prvoj slici. Međutim, i ceo prostor u potkrovlju može da se provetrava (druga slika).
Planiranje i primena
Naši montažeri i arhitekte mogu da preuzmu dokumentaciju sa specifikacijama i informacije o PREFA krovnim panelima FX.12 ovde.
Tekstovi za tendersku dokumentaciju
Dodaci
U nastavku se nalazi spisak odgovarajuće dodatne opreme za PREFA krovni panel FX.12, od završne obrade ivica i slemenih ventilacionih profila, do proizvoda za bezbednost na krovu, kao što su snegobrani i platforme za hodanje. Krovne oluke i odvodne cevi u bojama koje se uklapaju možete da pronađete pod odeljkomOlučni sistemi”. PREFA asortiman takođe obuhvata fasadne sisteme, zaštitu od poplavai fotonaponske proizvode.
Kompletni i detaljni spisak pratećih proizvoda potražite u našem cenovniku (dostupan samo za izvođače).
Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16
1800 × 158 × 1,00 mm, vorgelocht
Jet-Lüfter
3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer
Jet-Lüfter-Vorkopf
-
Grat- und Firstreiter
500 × 1,00 mm
Gratreitervorkopf
-
Ortgangstreifen
95 × 2.000 × 0,70 mm, mit Haftstreifen
Sicherheitskehle
3.000 mm, mit Doppelfalz gekantet
Vogelschutzgitter
125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm
Lüftungsband
mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm
Einlaufblech
230 × 2.000 × 0,70 mm

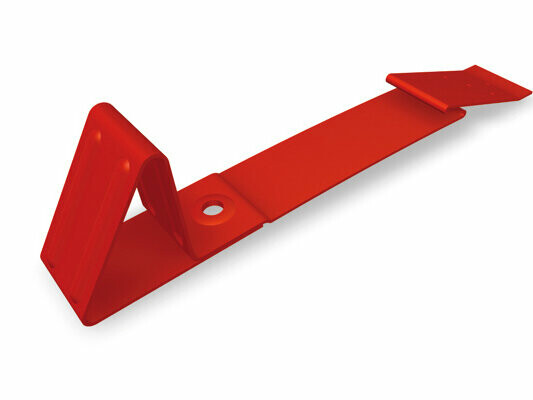

Schneestopper für R.16, FX.12 und DS.19
-
Haken für Schneerechensystem
mit 3 Durchzügen
Haken XL für Schneerechensystem
mit 5 Durchzügen, optimal für PV-Aufdachanlagen
Einlegprofil
3.000 mm; 25/25
Eiskralle
passend für Einlegprofil
Abschluss für Schneerechensystem
für Einlegeprofil
Abschluss XL für Schneerechensystem
für Einlegeprofil
Gebirgsschneefangstütze
für Rundholz Ø 140 mm
Solarhalter mit Abdeckkappe
Länge: 260 mm
Solarhalter Sunny
zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen
Solarhalter Fix
Fixe Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.
Solarhalter Vario
Variable Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.
Einzeltritt
verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A
Laufstegstütze auf einem Fußteil
250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A
Laufstegstütze auf zwei Fußteilen
360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B
Laufsteg
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B
Laufstegverbinder
-
Sicherheitsdachhaken
nach EN 517 – B
Sicherheitsdachhaken auf Fußteilen
nach EN 517 – B

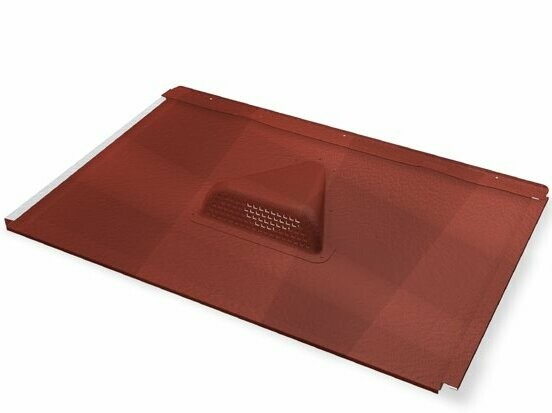

Froschmaulluke für Dachpaneel FX.12 (klein)
700 x 420 mm, Lüftungsquerschnitt: ca. 30 cm²

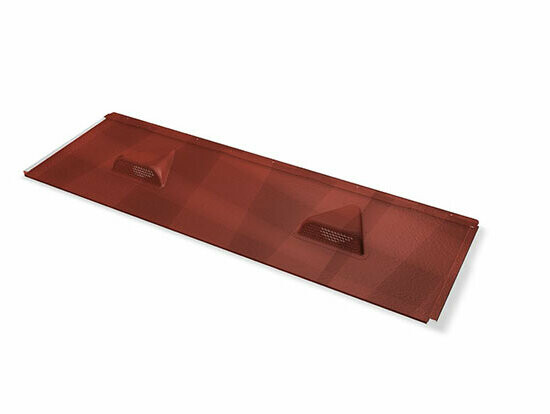

Froschmaulluke für Dachpaneel FX.12 (groß)
1.400 x 420 mm, Lüftungsquerschnitt: ca. 60 cm²
Froschmaullukenhaube
Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²
Entlüftungshaube
Ø 100 mm, ab 12° Dachneigung
Entlüftungsrohr
Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung
Faltmanschette 100
Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

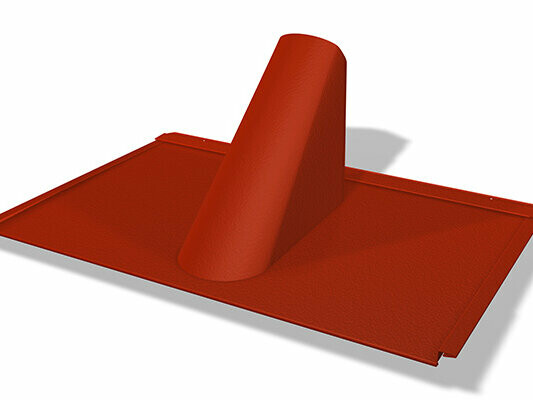

Einfassungsplatte für R.16 und FX.12
für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°
Einfassungsplatte zum Einfalzen
Dachneigung von 12° - 52°, Ø 80 - 125 mm
Universaleinfassung 2-teilig
Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm
Unterlagsplatte
Länge: 540 mm, Breite: 125 mm
Einfassung Vario
Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°
Dachluke
-
Fenstereinfassungen für Roto & Roto-Q-Serie
in vielen Abmessungen verfügbar
Fenstereinfassungen für Velux
in vielen Abmessungen verfügbar
Kaminhut
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Dachleitungshalter für Blitzschutzdraht
Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :
Spezialkleberset
Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
