PREFABOND aluminijumska kompozitna ploča predstavlja idealno rešenje za oblaganje svih fasada, ne samo za velike površine, već i za male površine — ne samo što izgleda odlično, već je i izuzetno dugotrajna zahvaljujući posebnoj kombinaciji materijala.
Takođe je veoma otporna na koroziju i atmosferske uslove, i pokazuje veliki stepen krutosti pri savijanju, kao i otpornost na udarce. Nudi i veliku slobodu u dizajnu uz sve prednosti ventilisanih fasada.
PREFABOND se sastoji od dva aluminijumska lima koja su metodom toplog spajanja povezana sa obe strane FR jezgra (usporivač plamena). Ova veza je naročito čvrsta zahvaljujući hemijskom i mehaničkom povezivanju. Na taj način aluminijumska kompozitna ploča obezbeđuje ujednačenu površinu i visoku stabilnost na svim površinama.
Aluminijumska kompozitna ploča je pogodna za projektovanje fasada i razne građevinske primene:
- Ventilisane fasadne konstrukcije
- Oblaganje balkona
- Enterijer objekta: obloge vrata, montažne pregrade, unutrašnji rasporedi prostora

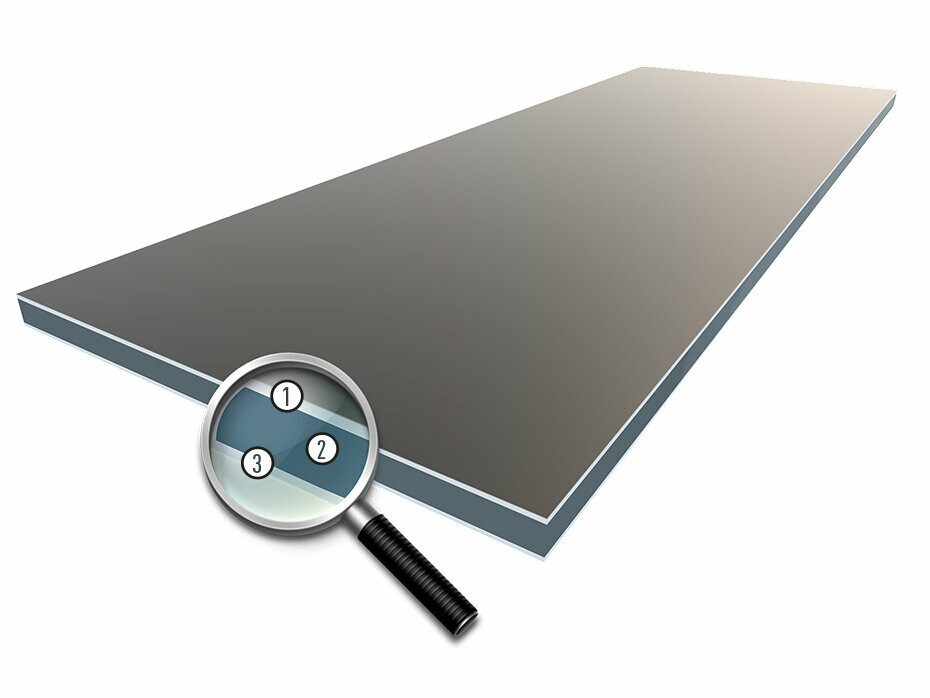

Struktura PREFABOND aluminijumske kompozitne ploče
- Aluminijum sa coil coating premazom (prednja strana)
- FR jezgro (usporivač plamena)*
- Aluminijum sa zaštitnim premazom (zadnja strana)
*A2 jezgro (nezapaljivo) dostupno na zahtev
Prednosti aluminijumske kompozitne ploče
Sveobuhvatni kompletni sistem
Svi prateći montažni elementi i dodatna oprema usklađeni su do najsitnijih detalja i isporučuju se zajedno.
Za širok spektar primena
Pored oblaganja fasada, moguće je i oblaganje balkona, kao i upotreba u enterijeru.
Brojne opcije dizajna

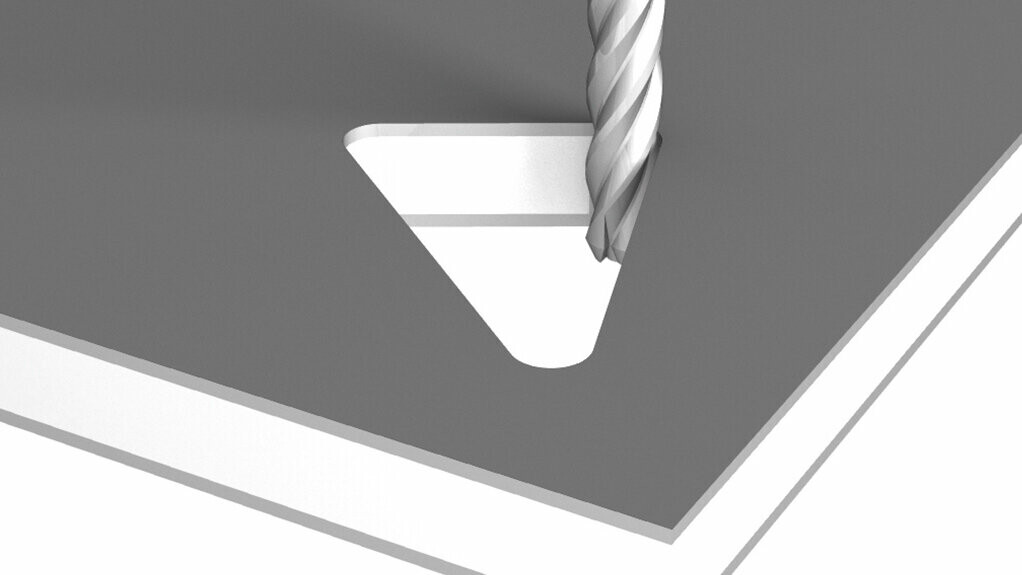

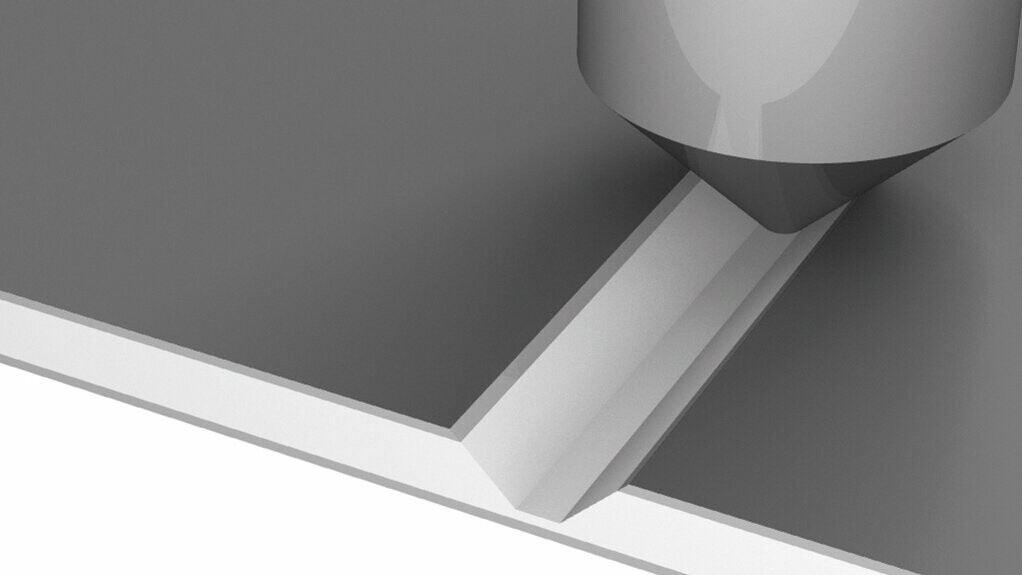

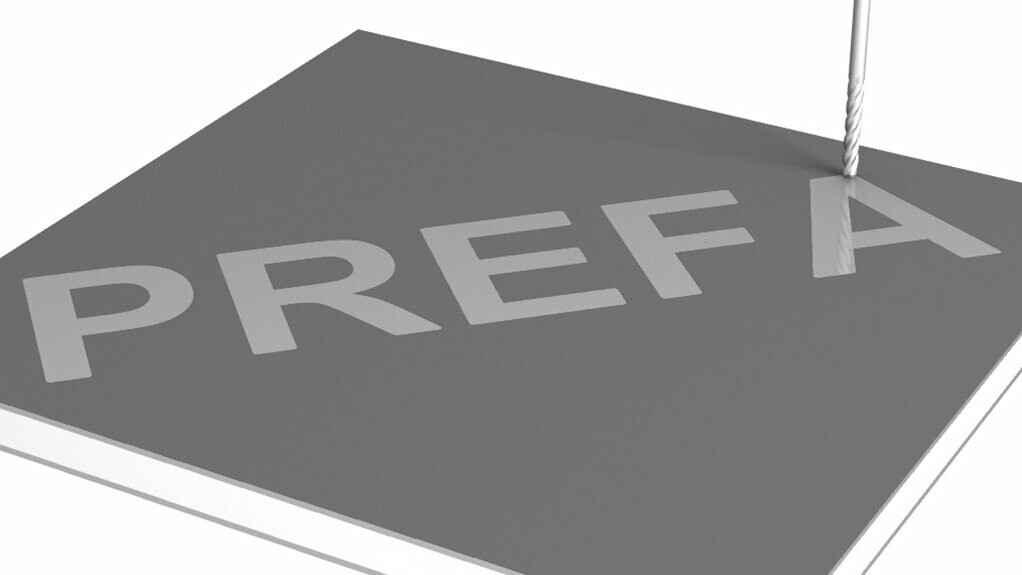

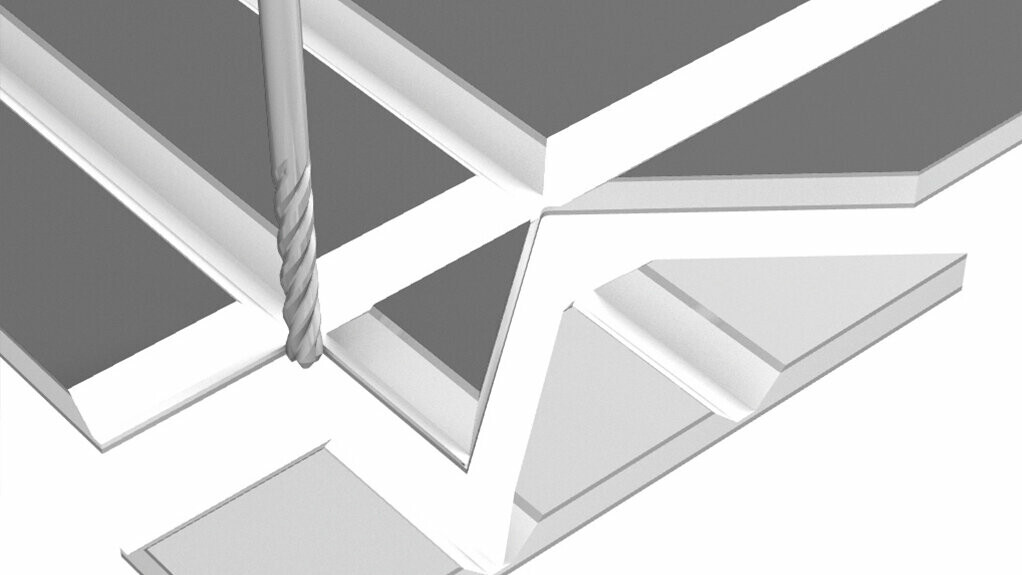

Individualna rešenja za fasadu mogu da se postignu pomoću prilagođenih dimenzija sečenja i različitih opcija obrade: glodanje, bušenje i obrada ivica (rezanjem u V-žlebu).
Otpornost na temperaturne uslove
Može se koristiti kod temperaturnog opsega od -50 °C do +80 °C.
Usporivač plamena
Reakcija na požar FR jezgra ispunjava klasifikaciju B-s1, d0 prema standardu EN 13501-1, a jezgro A2 je takođe moguće.
Mala težina
od 7,6 kg/m²
Brojne mogućnosti obrade i ugradnje aluminijumske kompozitne ploče PREFABOND : Elegantan, ujednačen izgled

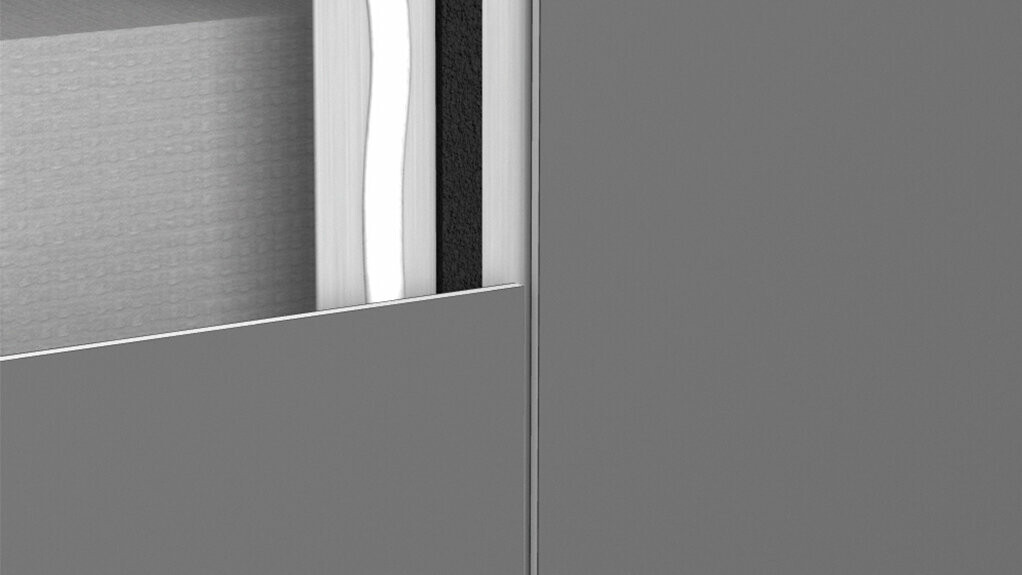

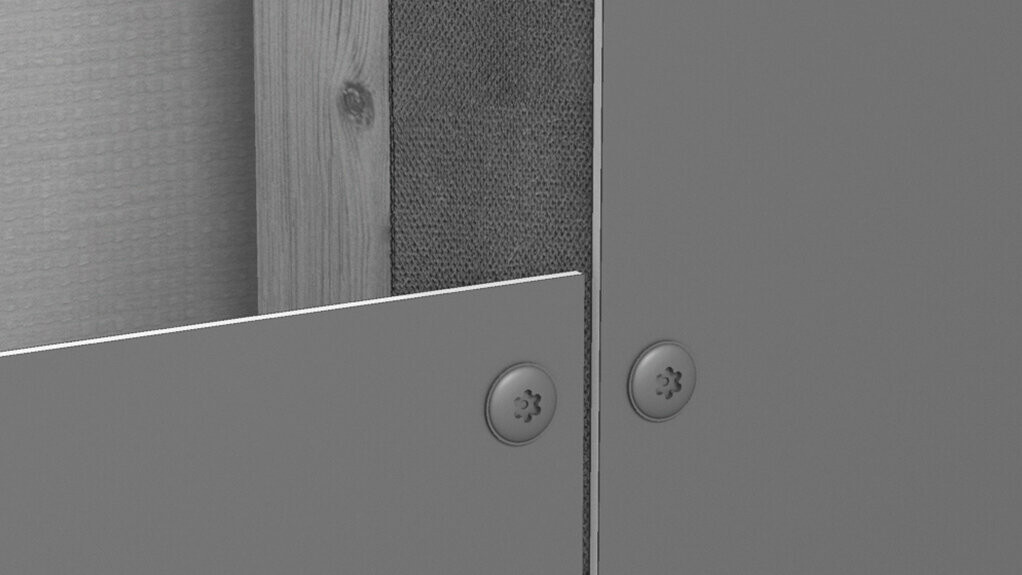

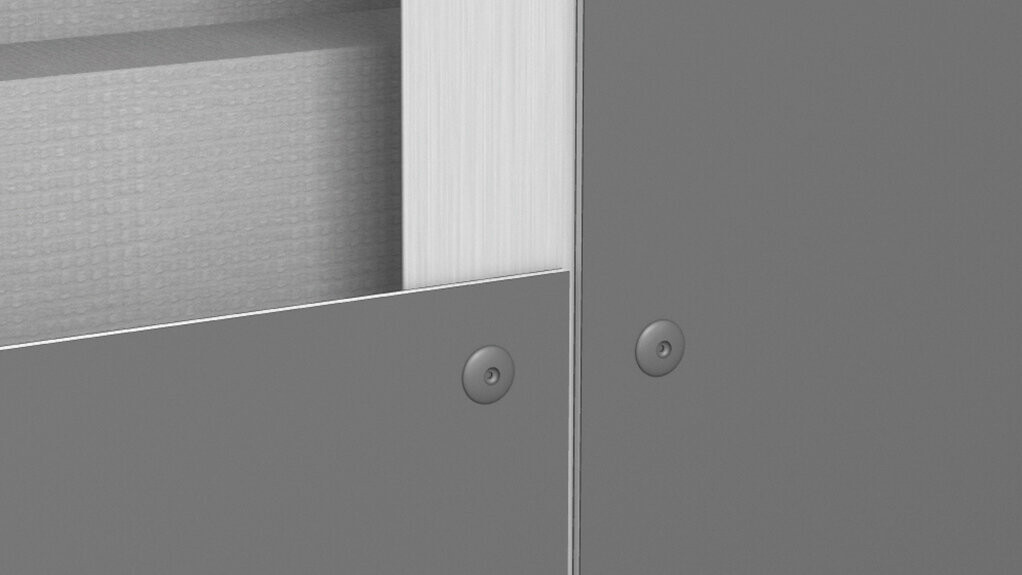

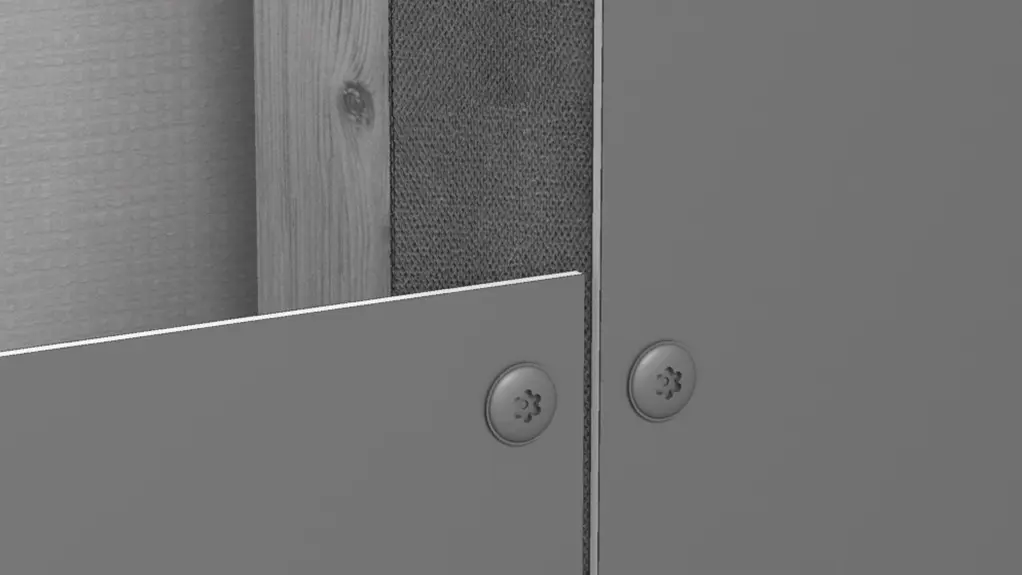

Kompozitne ploče mogu da se zašrafe, pričvrste nitnama ili lepkom za fiksiranje. Na taj način dobija se elegantan, ujednačen izgled.

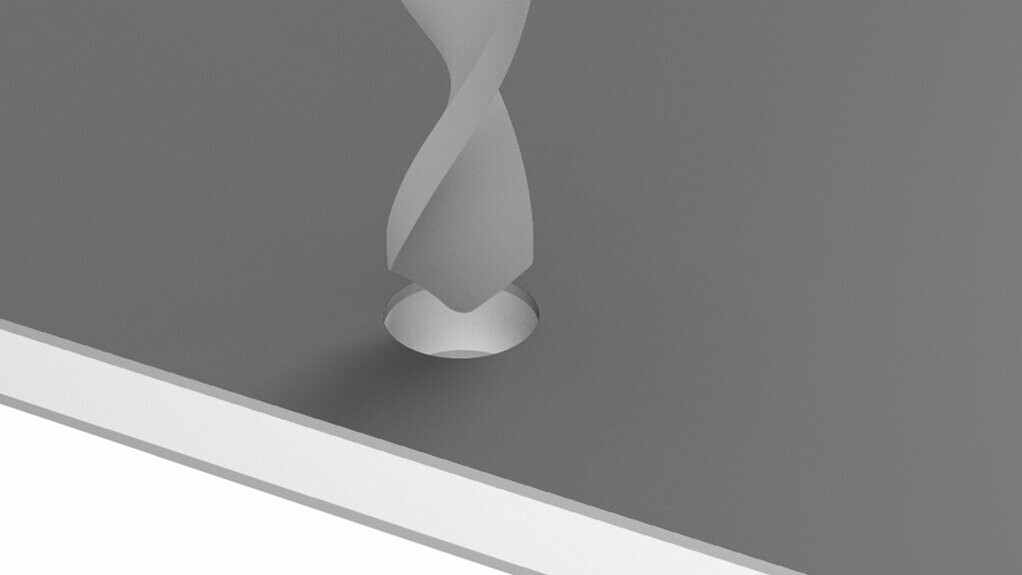

Glodanje, bušenje i savijanje – to su opcije ugradnje koje nudi PREFABOND : Kompozitna ploča PREFABOND podnosi sve.
Veliki izbor boja i individualne dimenzije sečenja omogućavaju dodatne mogućnosti dizajna. Kompozitne ploče su idealne tamo gde male površine treba da ostave snažan vizuelni utisak.

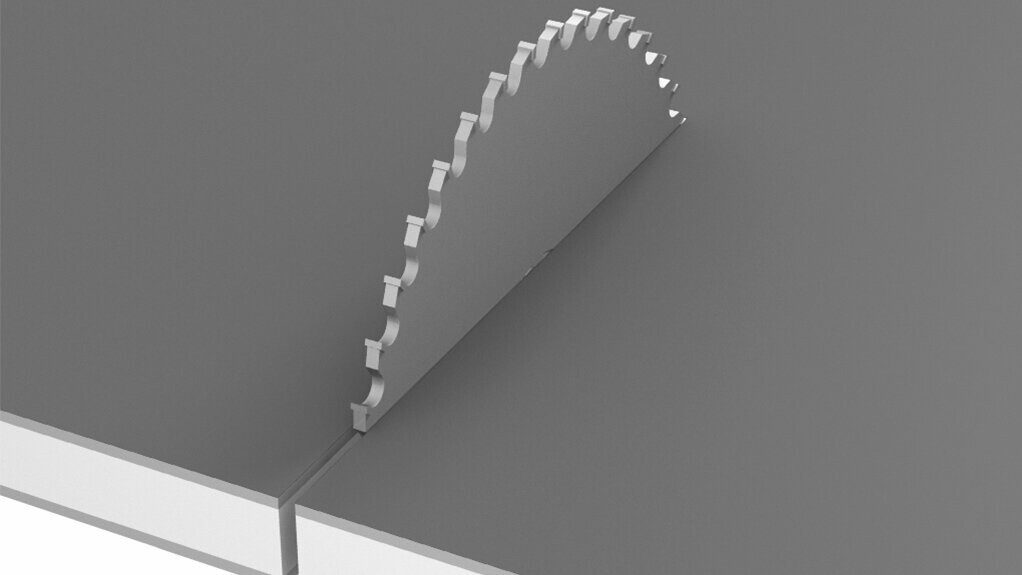

Standardna ploča dolazi u sirovom formatu 4.010 × 1.535 mm (korisni format: 4.000 × 1.525 mm). Različiti formati se mogu iseći iz ovoga, u zavisnosti od potreba. Moguće su i različite mašinske obrade, poput glodanja, bušenja i savijanja. Sve to uz minimalnu težinu od samo 7,6 kg/m².

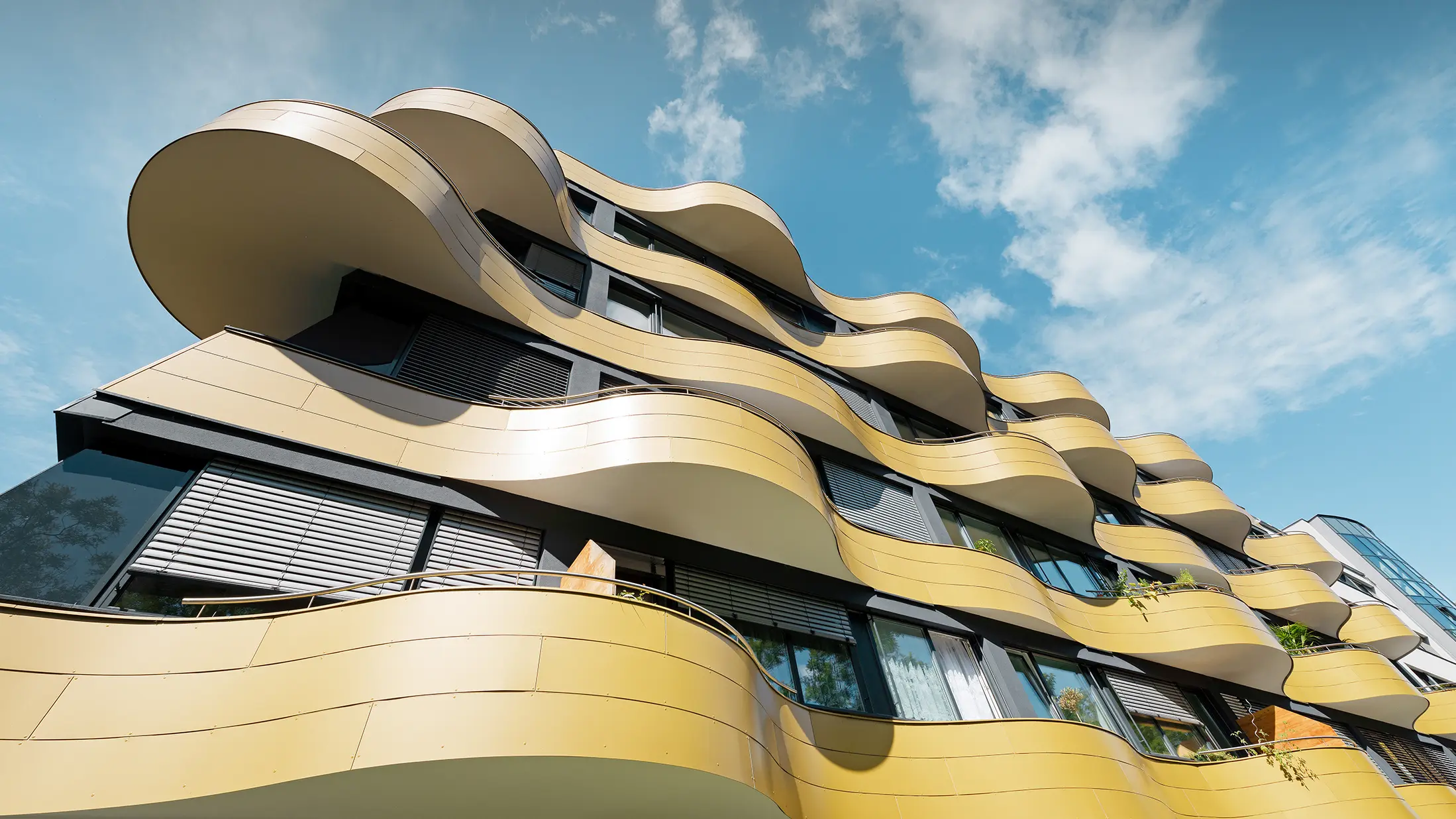

Savijanje panela takođe je moguće kod PREFABOND aluminijumskih kompozitnih ploča, Tako se, na primer, mogu izrađivati zaobljeni uglovi. Ploče se savijaju konveksno, konkavno ili sa ravno sečenim ivicama.
Rounded external corners with PREFA aluminium composite panels in bronze and black grey
Usporivač plamena
Samo najviši kvalitet za najzahtevnije uslove. Zbog toga PREFABOND aluminijumska kompozitna ploča već ima FR jezgro (usporivač plamena) kao standardnu opremu. Reakcija na požar FR jezgra ispunjava klasifikaciju B-s1, d0 prema standardu EN 13501-1. Kompozitna ploča PREFABOND dostupna je, na zahtev, i sa A2 jezgrom (nezapaljivo), koje prema reakciji na požar odgovara klasifikaciji A2-s1, d0 u skladu sa standardom EN 13501-1.
Otpornost na temperaturne uslove
PREFABOND aluminijumska kompozitna ploča idealna je i za ekstremne uslove. Može se koristiti kod temperaturnog opsega od -50 °C do +80 °C.

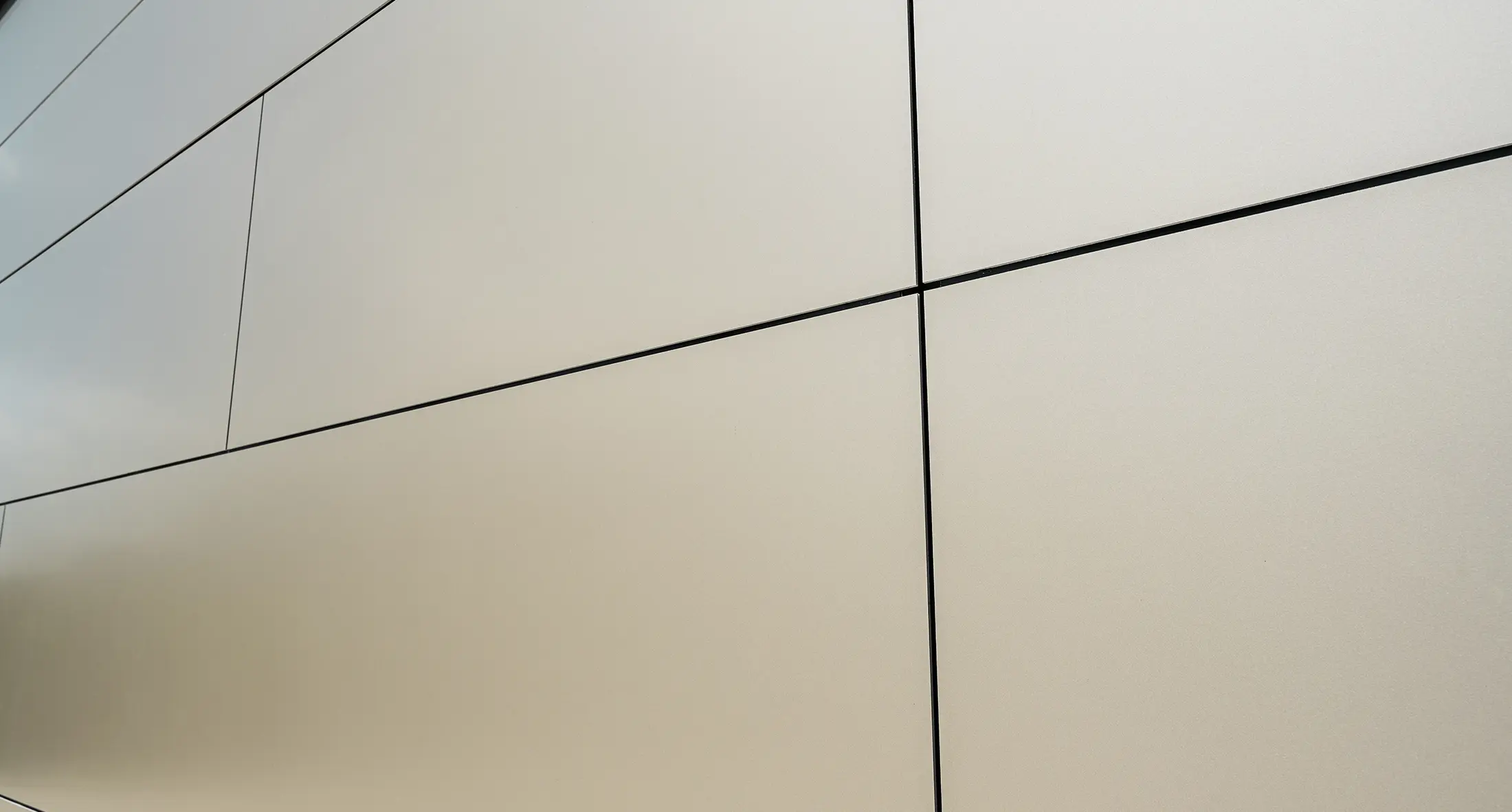

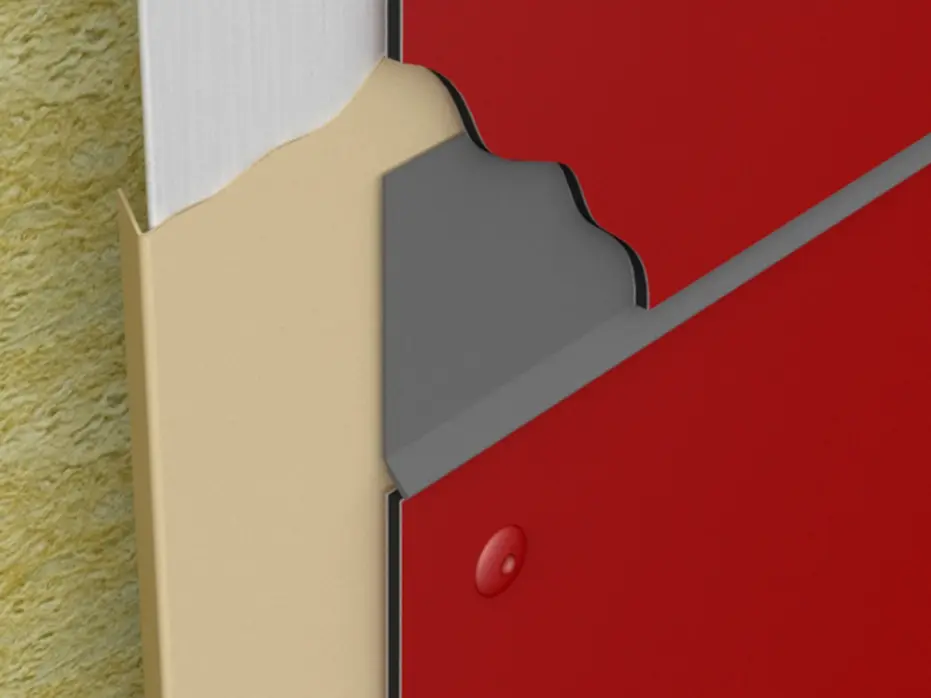

Pozadinska traka za fugnu
Horizontalna ili vertikalna pozadinska traka za fugne ne samo što štiti potkonstrukciju, već može i vizuelno da istakne razmak između ploča. Možete da uskladite boju pozadinske trake za fugnu sa bojom ploče i time postignete diskretan efekat, ili da je namerno istaknete korišćenjem svetlije ili tamnije boje u odnosu na boju fasade.
Paleta boja aluminijumske kompozitne ploče
Aluminijumska kompozitna ploča dostupna je u velikom broju boja:
- Posebne boje i nivoi sjaja dostupni su na zahtev.
- Na zahtev su dostupne sve RAL boje (ako je izvodljivo).
- Standardne boje od 6 m²
Pregled boja (15)
U sledećoj tabeli nalaze se standardne boje PREFABOND sistema:
Boja |
Oznaka |
slično RAL boji |
|
02 P.10 Anthrazit |
7016 |
|
03 P.10 Schwarz |
9005 |
|
10 P.10 Prefaweiß |
9002 |
|
11 P.10 Nussbraun |
8019 |
|
12 Silbermetallic |
9006 |
|
17 reinweiß |
9010 |
|
|
17 P.10 Reinweiß |
9010 |
|
19 P.10 Dunkelgrau |
7043 |
|
20 Rauchsilber |
9007 |
|
23 Schwarzgrau |
7022 |
|
27 aluminium gebürstet |
|
|
28 P.10 Prefabronze |
7048 |
|
44 Anthrazit matt |
7016 |
|
45 Bronze |
7048 |
|
47 Patina grau |
7042 |
Napomene
- Navedene RAL vrednosti su približne (~) i neke od njih mogu značajno da se razlikuju od stvarne PREFA boje, a u nekim slučajevima ne odražavaju subjektivni doživljaj boje.
- Posebno kod kvaliteta boje P.10 gotovo je nemoguće definisati precizne vrednosti zbog strukture površine. Pored toga, Siding fasadne kasete PREFA u bojama P.10 kamen siva, P.10 pesak bež, P.10 PREFA bronza, P.10 patina zeleno, natur hrast, patina sivo, orah braon i beli hrast zasnovane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promene izgleda površine nastale kao posledica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.

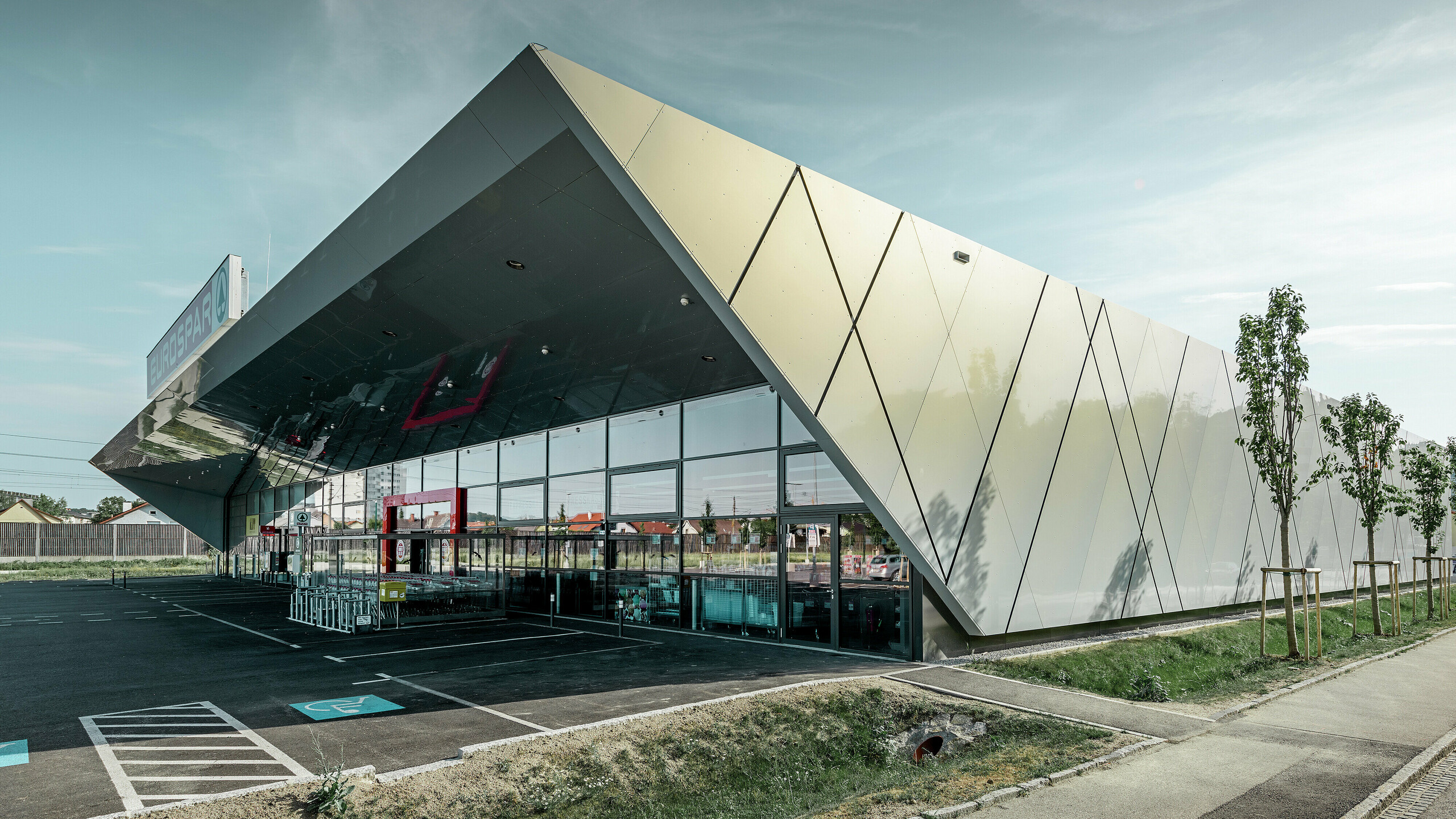

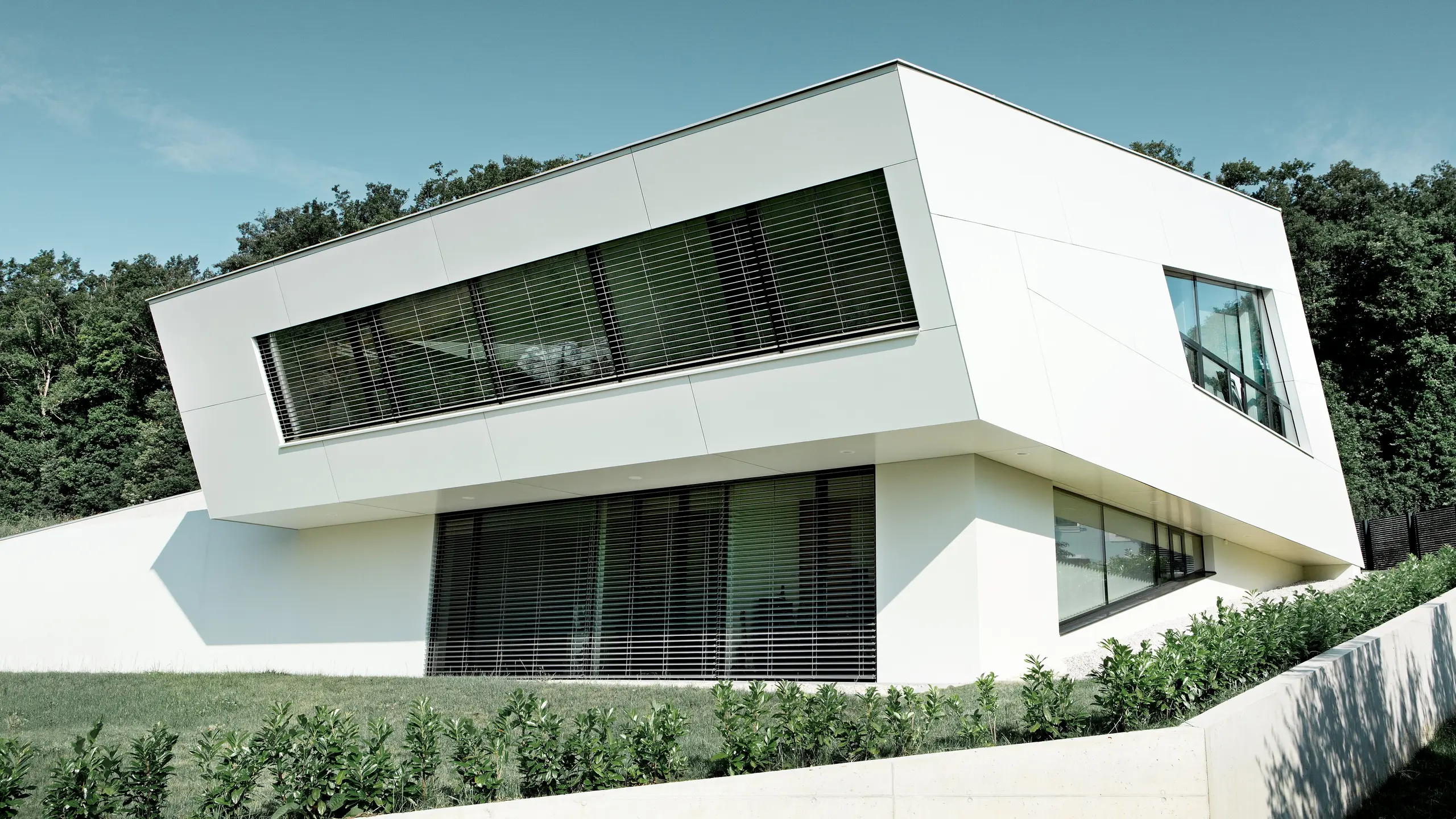

Neka vas inspirišu već realizovani krovni projekti u kojima se koristi aluminijumska kompozitna ploča
PREFABOND aluminijumska kompozitna ploča nudi gotovo neograničene mogućnosti dizajna. Postojani materijal koristi se kako u novogradnji, tako i u renoviranim zgradama i pruža poseban izgled u uređenju enterijera. PREFABOND aluminijumska kompozitna ploča može da se pričvrsti šrafovima na drvenu potkonstrukciju, da se zakiva nitnama na aluminijumsku potkonstrukciju ili da se lepi u oba slučaja. Na taj način postiže se elegantan, ujednačen izgled kako na velikim, tako i na manjim površinama, ili se s namerom ističe arhitektonska kreativnost. Širok spektar boja, oblika i nivoa sjaja stvara jedinstven izgled.

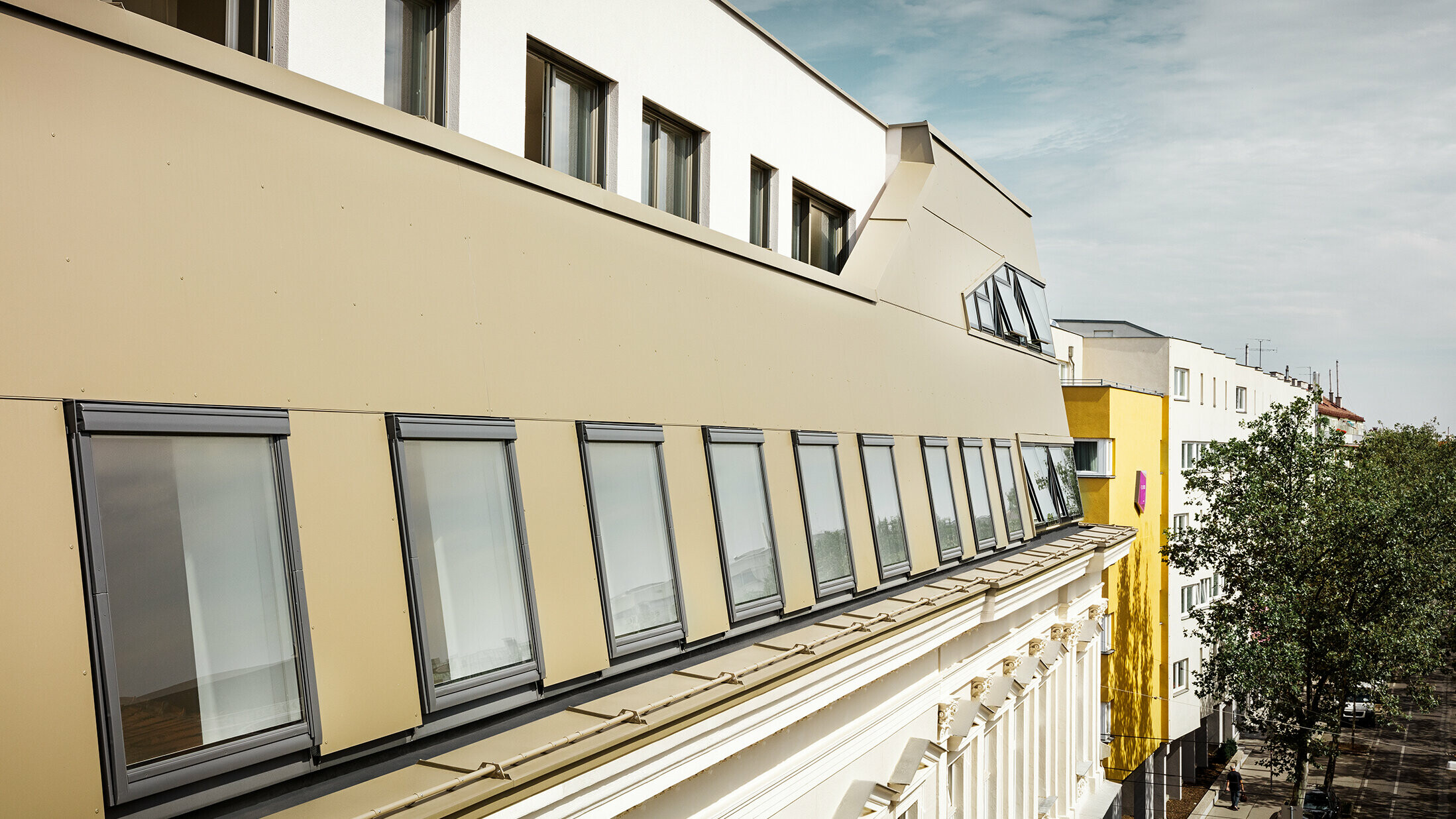

Dachgeschossausbau in Wien mit der Aluminium Verbundplatte in Bronze

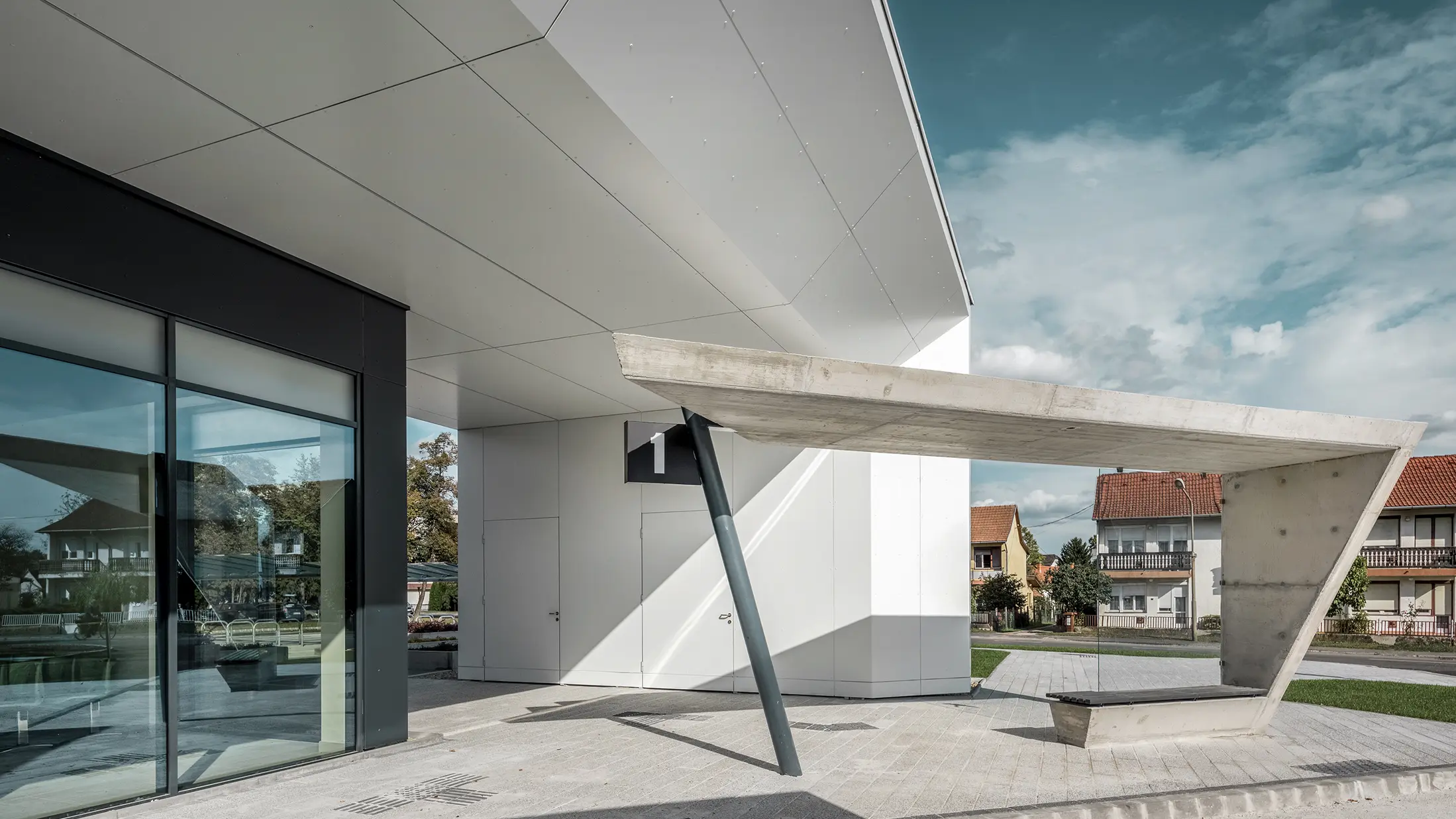

Lenti bus station

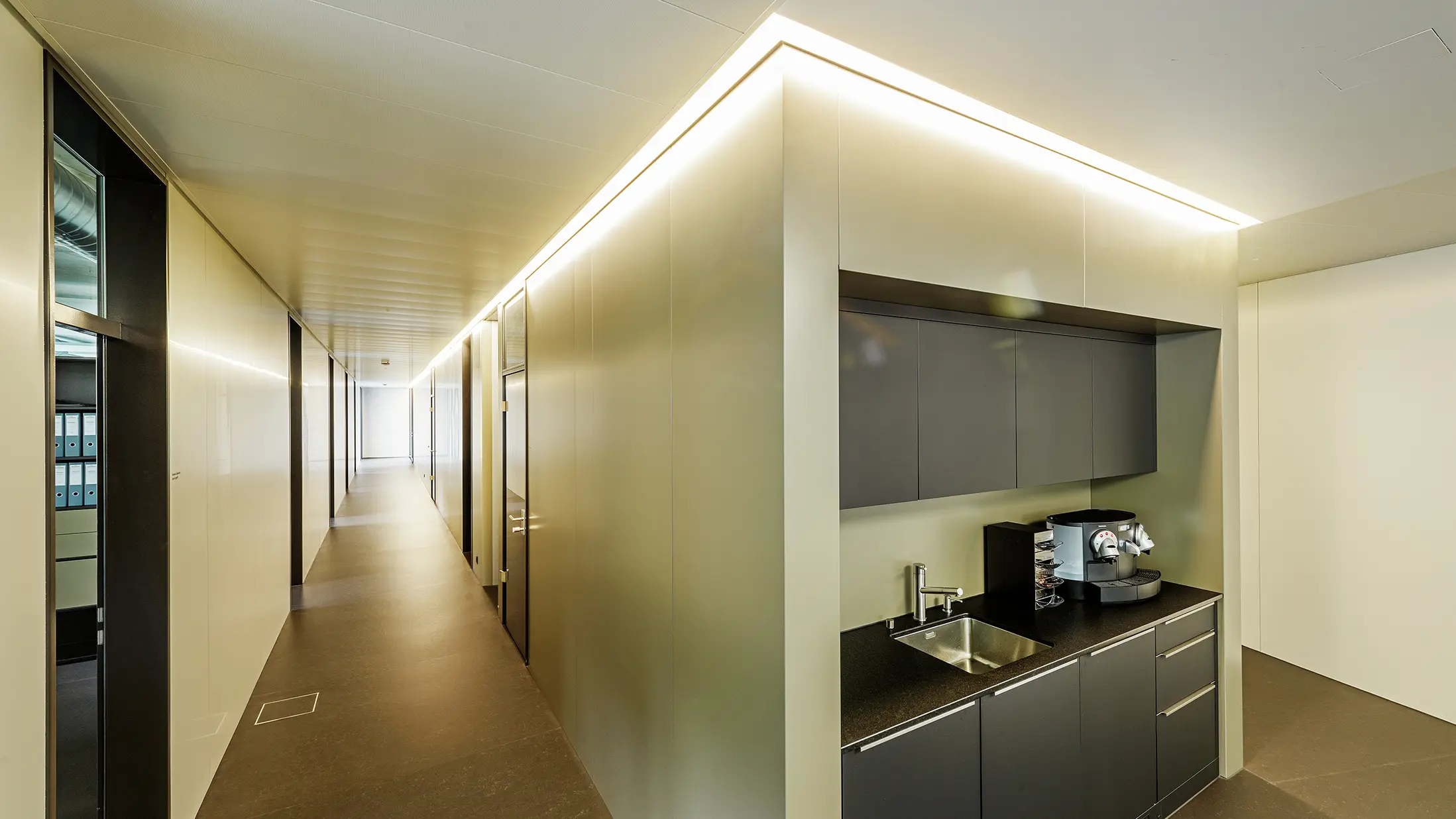

Innengestaltung mit Aluminium Verbundplatte in Bronze
Residential building in Austria with aluminium composite panel

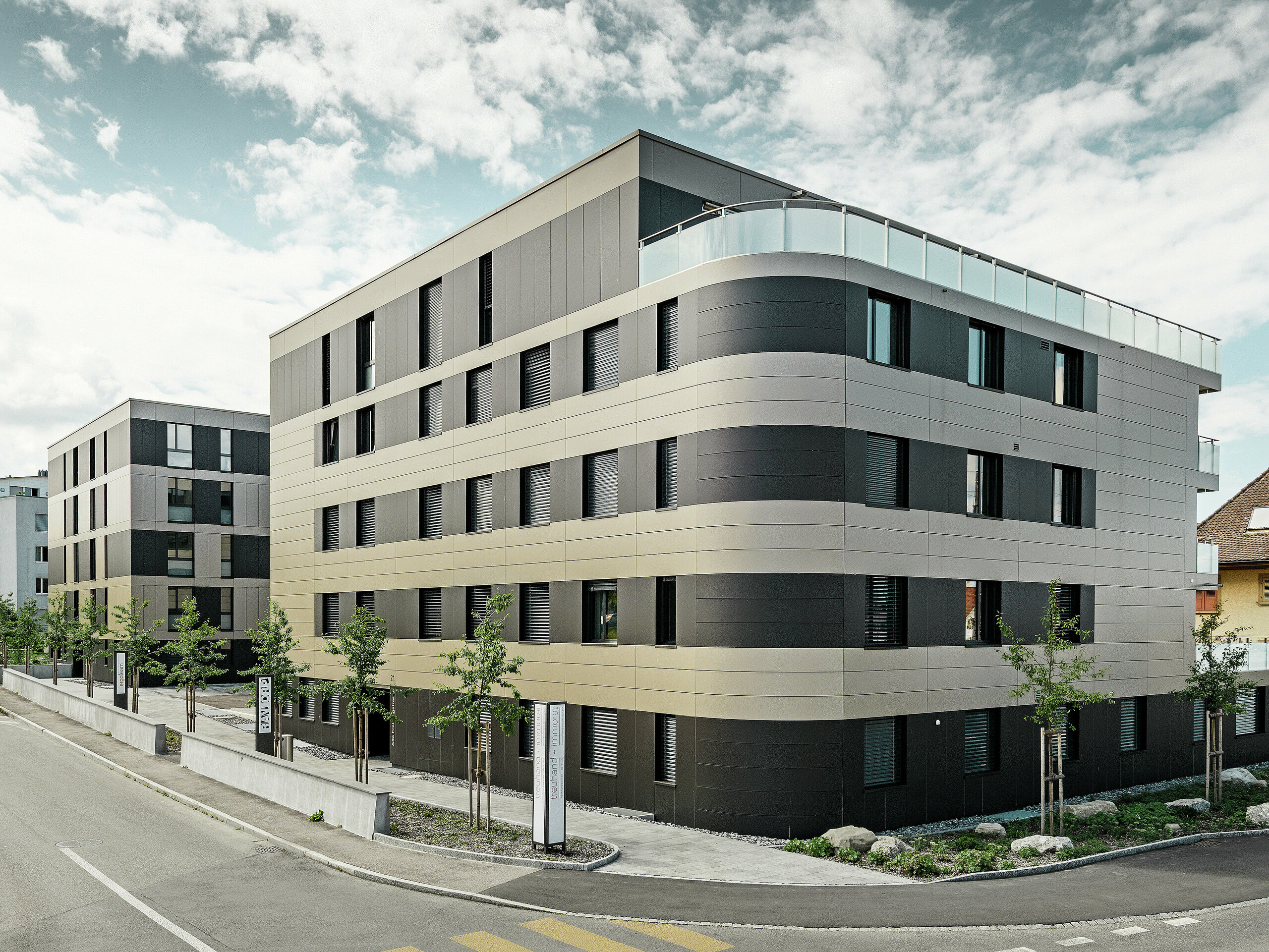

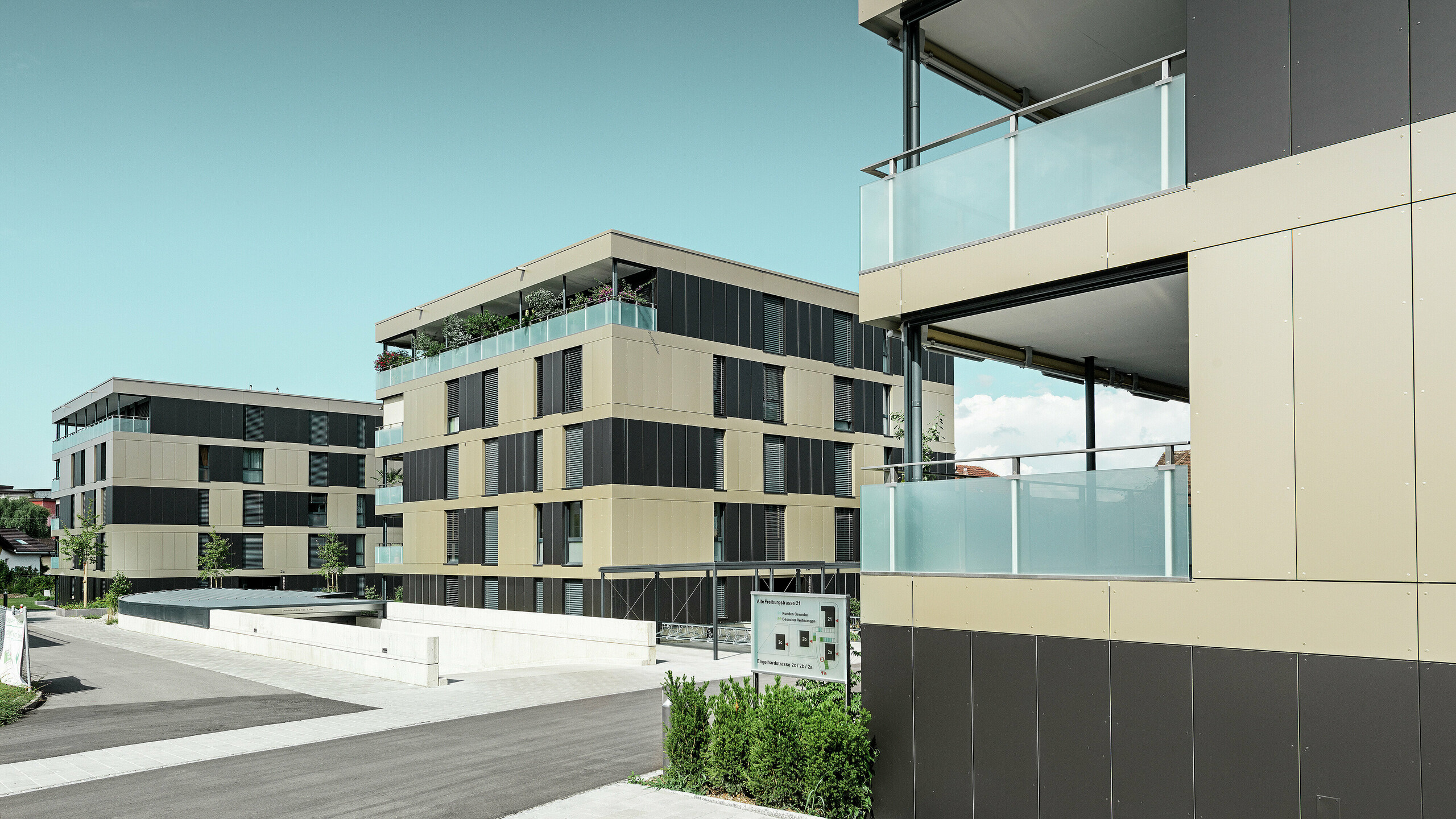

Murten residential complex
PREFA aluminium composite panels were used to create a robust and durable façade for the cubic residential complex in Murten, Switzerland.

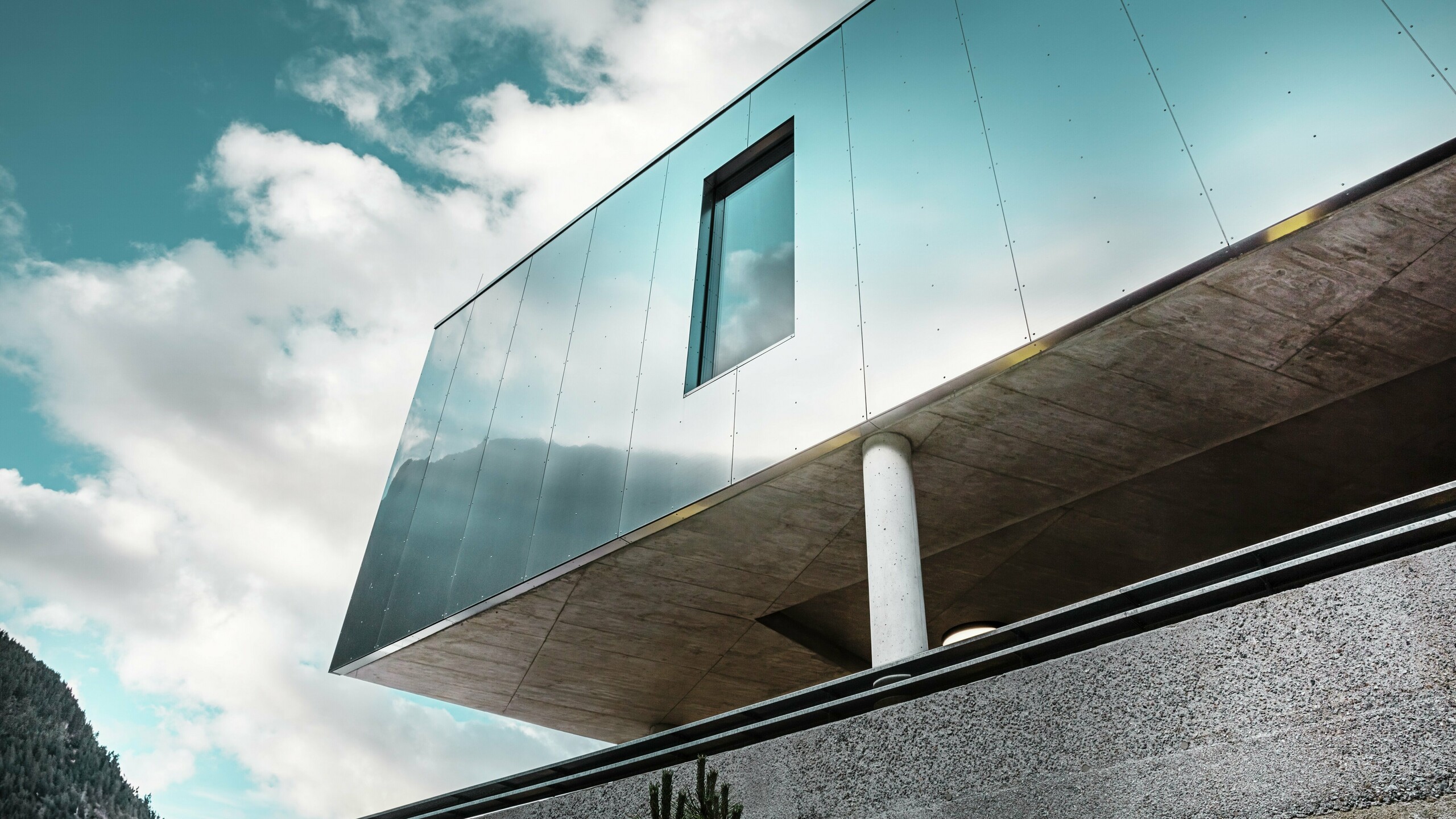

MPREIS, Sölden
A total of 700m² of aluminium composite panels were produced in the special colour 'Reflective Natural' to cover the Supermarket in Tyrol.

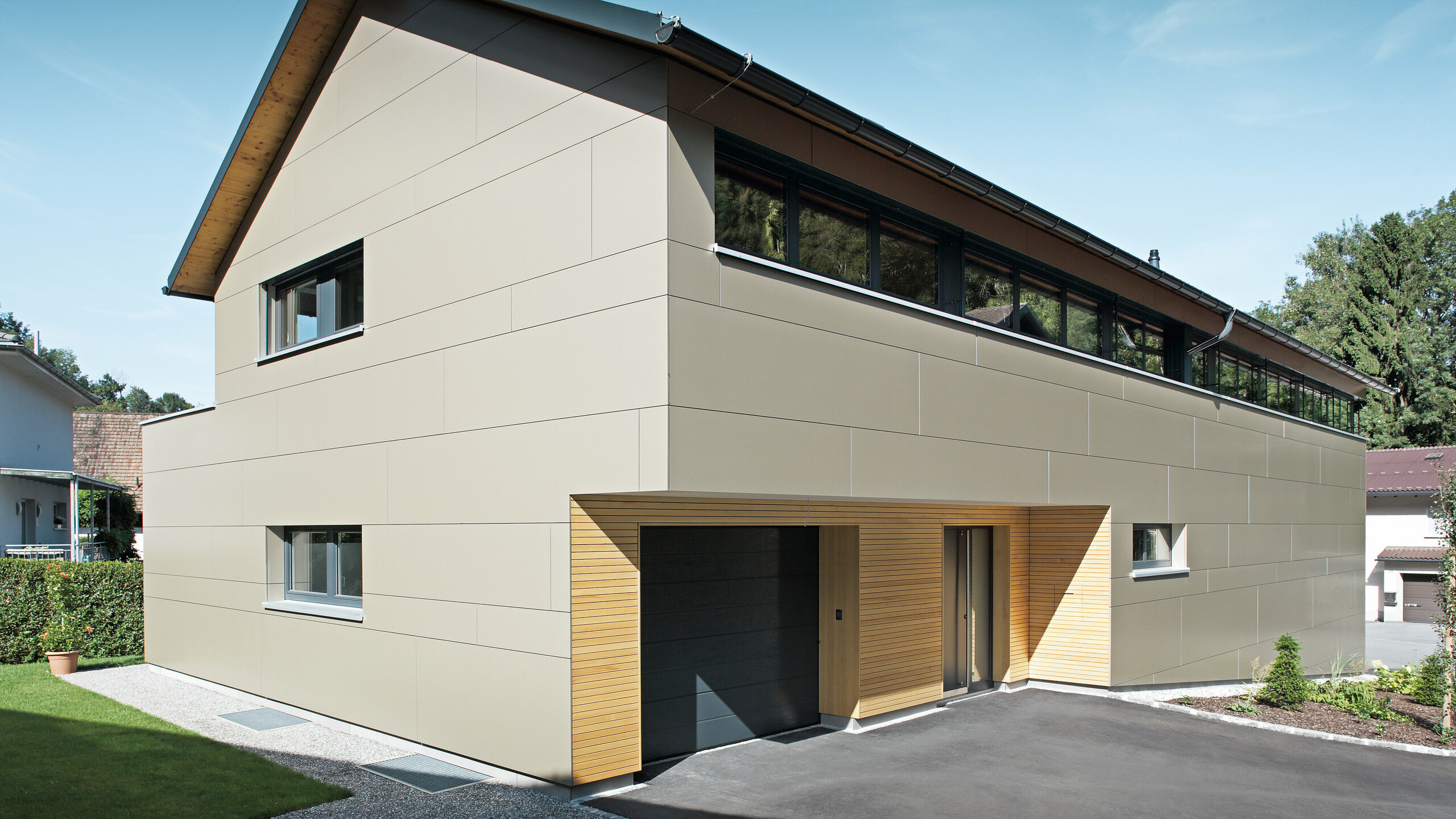

Detached house in Hohenems, Austria
A detached home in Hohenems was equipped with a PREFA all-in-one system.

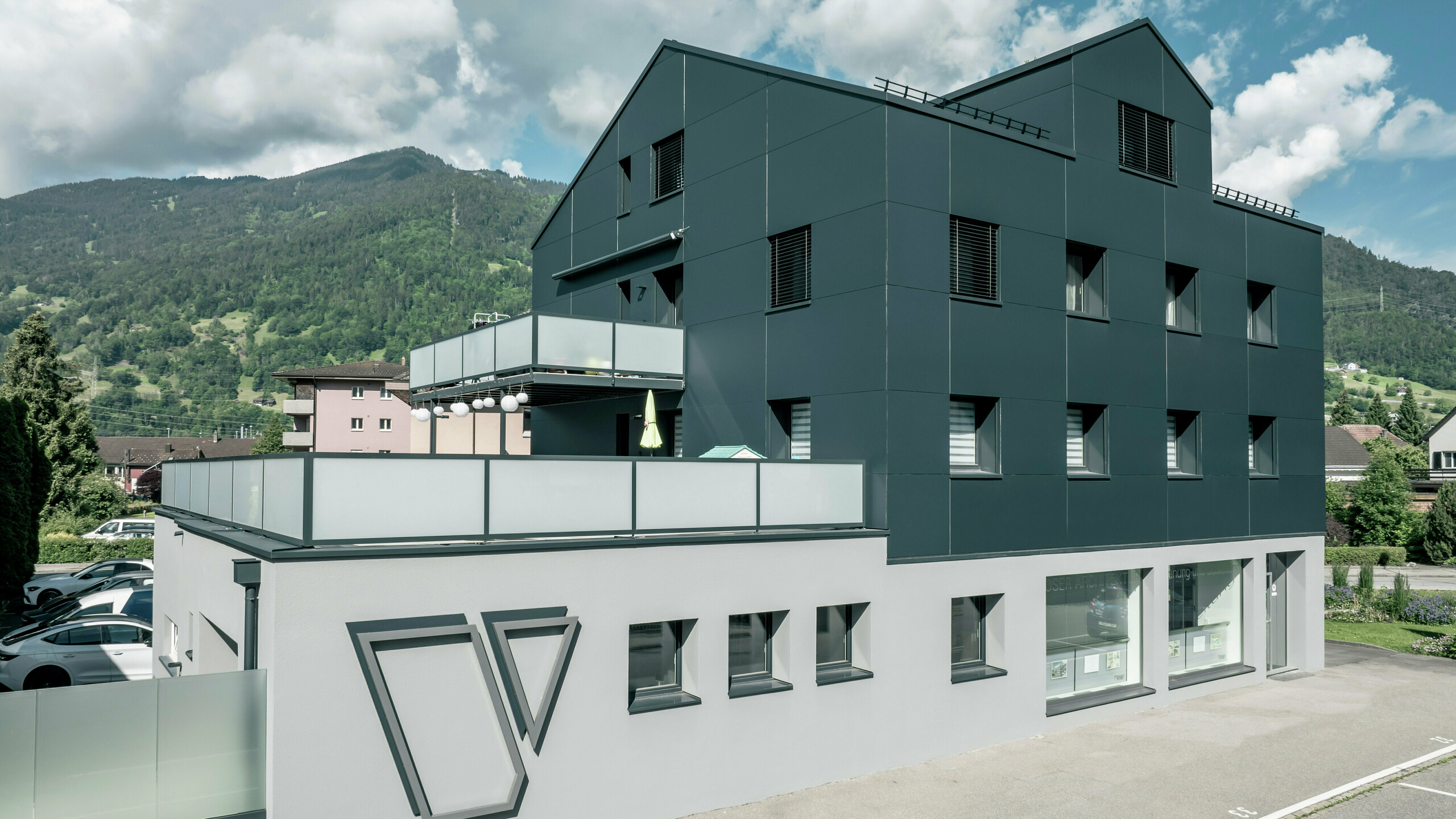

Voser Architectural Office in Switzerland
An architecture firm is using anthracite-coloured aluminium composite panels to renovate its own company headquarters.

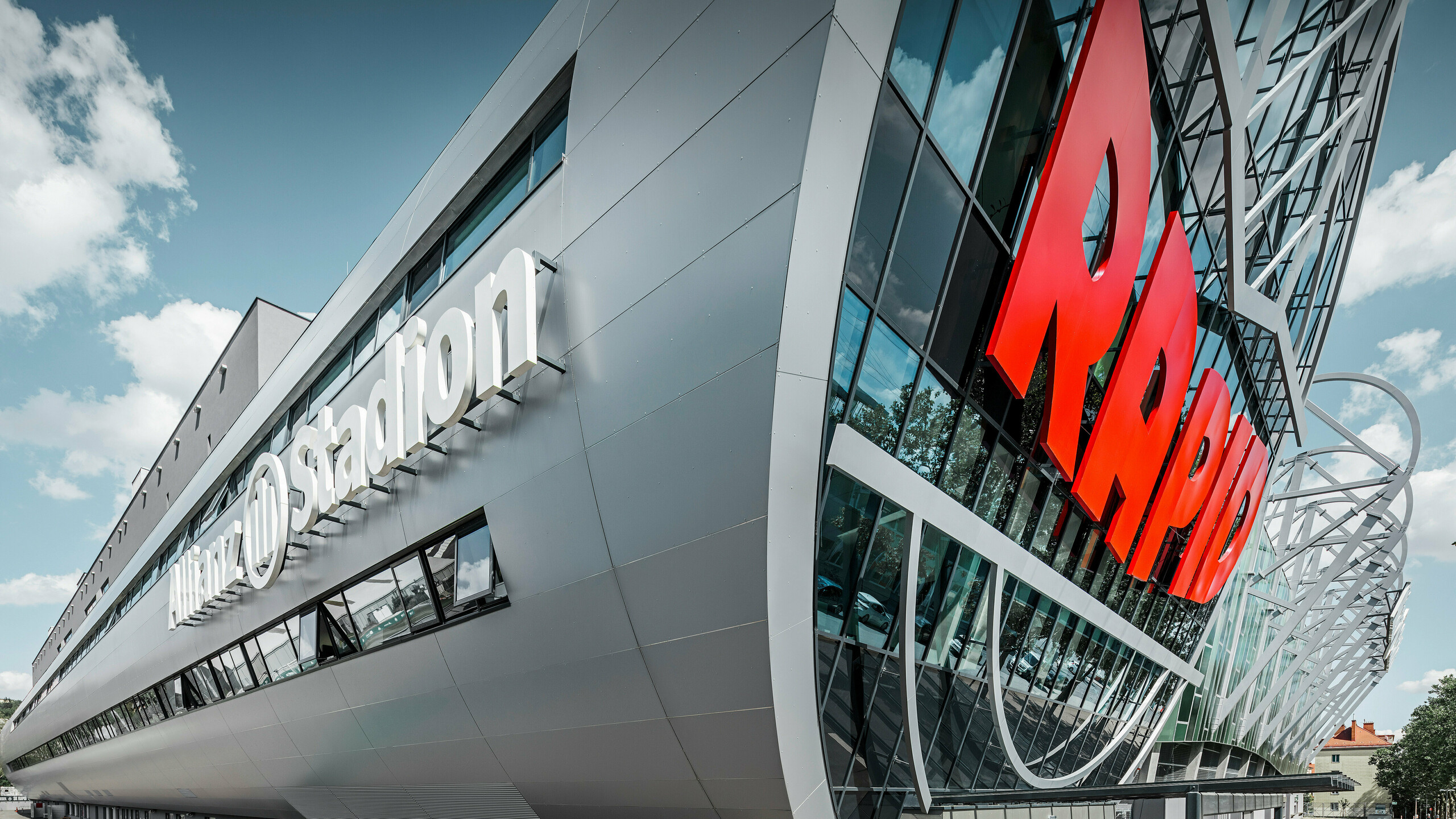

Allianz Stadion Vienna

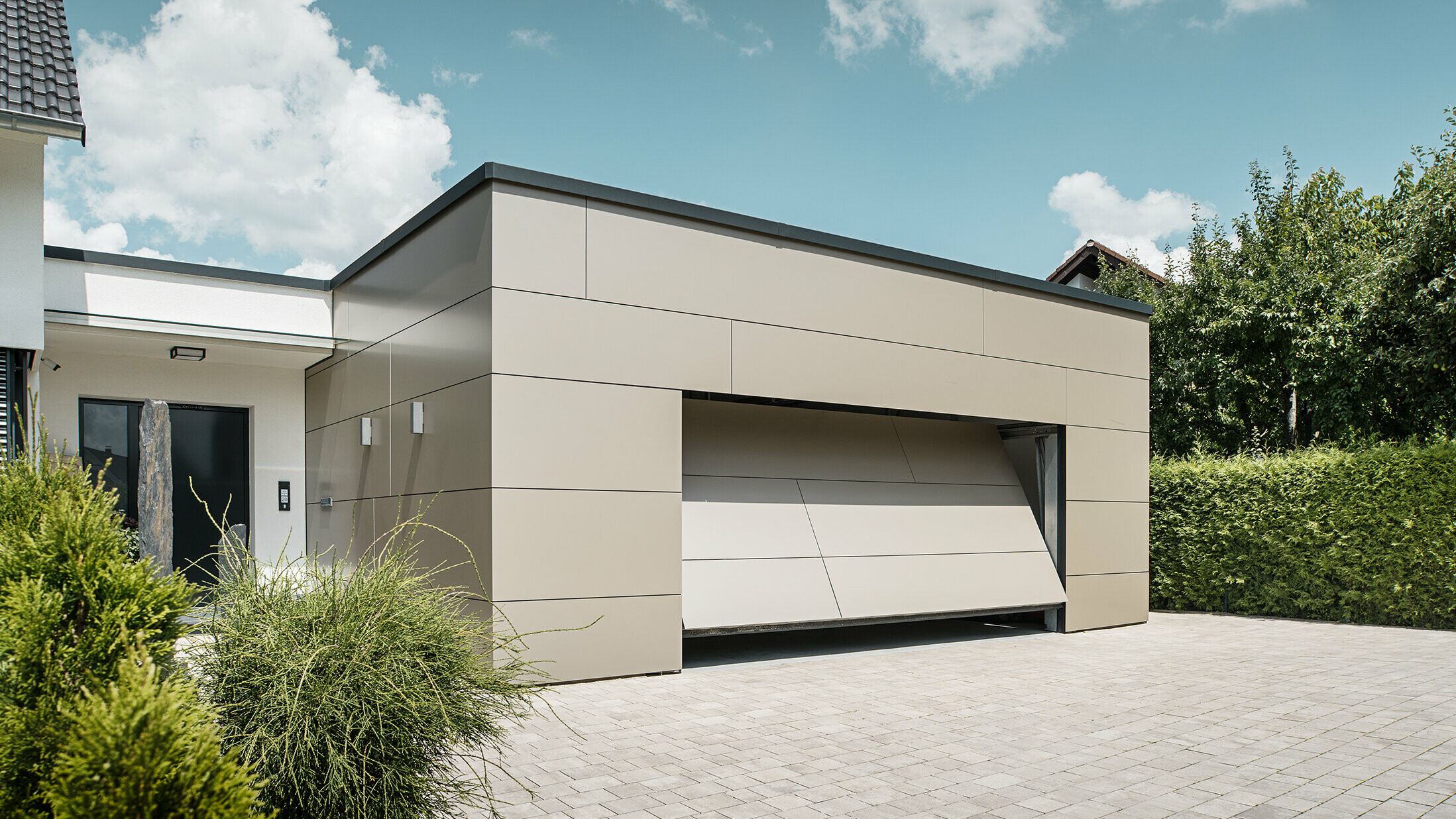

Garage cladding with PREFABOND
The PREFABOND aluminium composite panel can be used for a wide range of applications and can also be mounted on automatic garage doors.

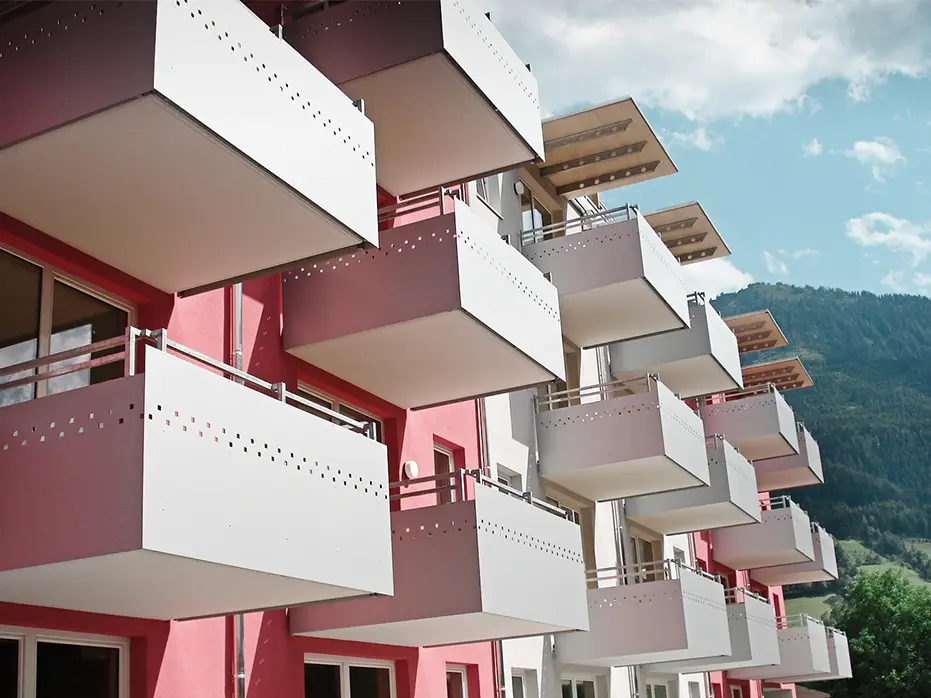

Moderna obloga za vaš balkon
PREFABOND aluminijumska kompozitna ploča može da se koristi i za oblaganje balkona: Visokokvalitetni površinski premaz štiti ploče od atmosferskih uticaja decenijama i pritom pokazuje izuzetnu postojanost boje i otpornost na prljanje. Paneli sa obostranim premazom dostupni su na zahtev i u zavisnosti od mogućnosti izrade.
Pomoću prohromske nitne za balkone dimenzija 5 × 14 mm i prečnika glave 15 mm, PREFABOND paneli, kao i paneli za zupčasti profil i talasasti profil mogu da se pričvrste na obloge balkona i parapetnih zidova na izuzetno pouzdan način. U okviru sistema, nitna za balkone testirana je za povećane zahteve u vezi sa zaštitom od propadanja. To je potvrđeno ispitivanjima udarnim klatnom, u skladu sa zahtevima Direktive ETB (komponente za zaštitu od pada) i standarda EN 12600:2002-11 u saradnji sa akreditovanom ustanovom za ispitivanje.
Tehničke informacije o aluminijumskim kompozitnim pločama
Premaz na prednjoj strani: |
DURAGLOSS 5000 je ekskluzivna boja kompanije Arconic sa novorazvijenim premazom na bazi visokokvalitetne polimerne smole i dostupna je u četiri boje. Nivo sjaja kreće se između 3 i 80%. |
|---|---|
Jezgro: |
FR jezgro (usporivač plamena) |
Premaz na zadnjoj strani: |
Zaštitna boja pogodna za lepljenje, obezbeđuje odličnu zaštitu od korozije. Smer nanošenja označen je strelicama na poleđini. Tako možete pravilno da poravnate ploče na fasadi. |
Standardne dimenzije: |
|
Dimenzije dostupne na zahtev (od 500 m²): |
debljina: 4 mm; širina: 1,000/1,250/1,500/1,750/2,000 mm; dužina: između 2.000 i 6.000 mm |
Težina aluminijumske kompozitne ploče (FR): |
|
Klasifikacija protivpožarne zaštite (aluminijumske kompozitne ploče FR): |
|
Otpornost na temperaturne uslove: |
između –50 °C i +80 °C |
Linearno termičko širenje: |
A = 0,024 mm/m/°C (na osnovu aluminijumske poklopne ploče) |
Promena dužine pri temperaturnoj razlici od 60 °C: |
1.4 mm po metru |
Pričvršćivanje: |
na drvenu nosivu podlogu: šrafljenjem ili lepljenjem |
Aluminijumska kompozitna ploča — Planiranje i ugradnja
Možete pronaći dokumentaciju sa specifikacijama kao i podatke o PREFABOND aluminijumskim kompozitnim pločama i preuzeti ih ovde.
Podaci
Aluminijumska kompozitna ploča – Dodaci
Kompletni i detaljni spisak pratećih proizvoda potražite u našem cenovniku (dostupan samo za izvođače).
Ergänzungsband
1.100 mm, 1.200 mm

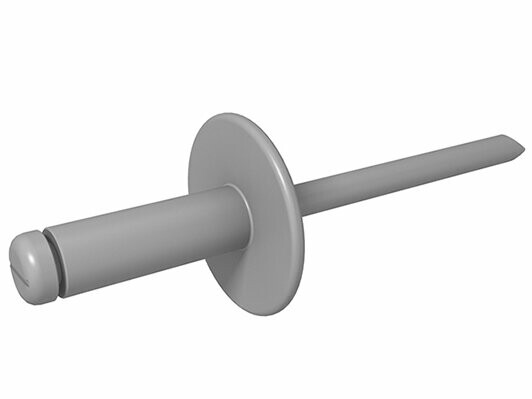

Fassadenniete
5×14 mm, Kopfdurchmesser: 16 mm

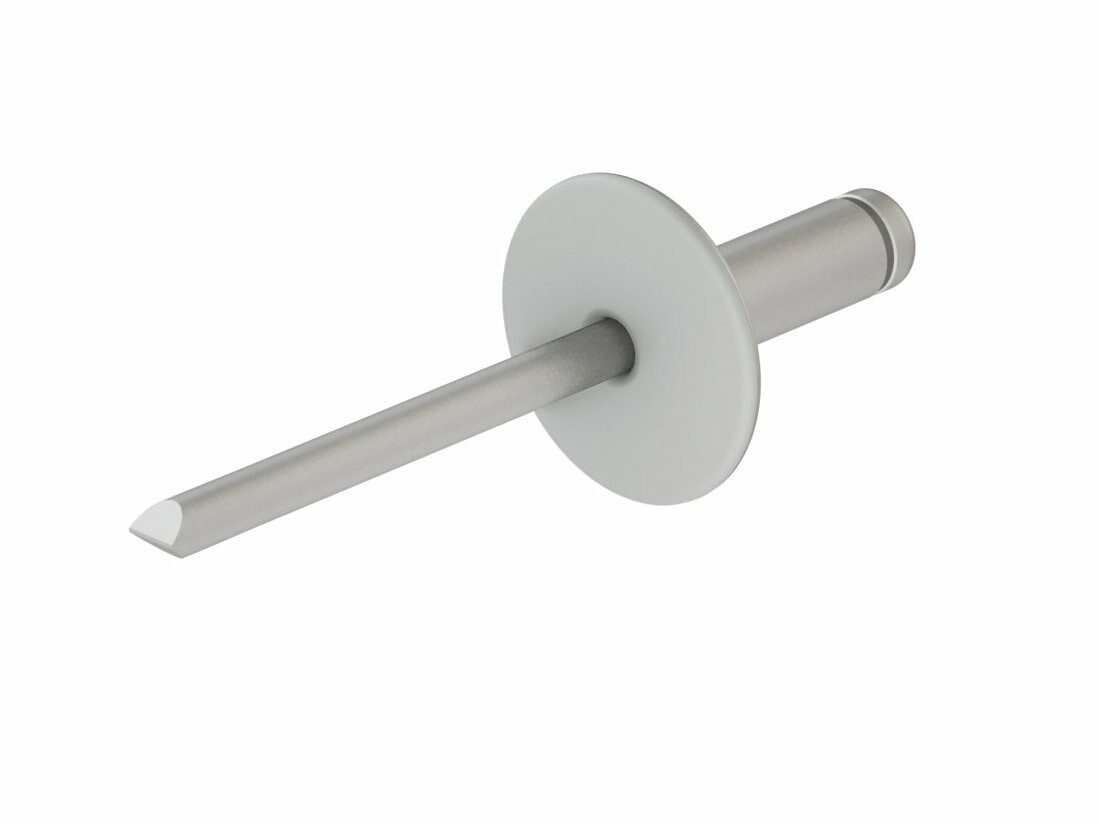

Balkonniete
5×14 mm, Kopfdurchmesser: 15 mm

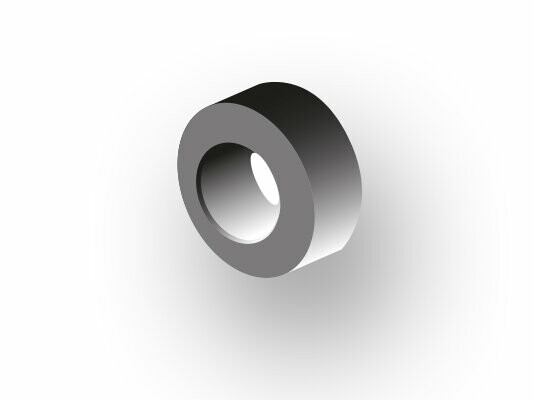

Festpunkthülse für Fixpunkt
9,5 × 5,1 mm, zur Reduktion des Bohrlochs von 9,5 auf 5,1 mm

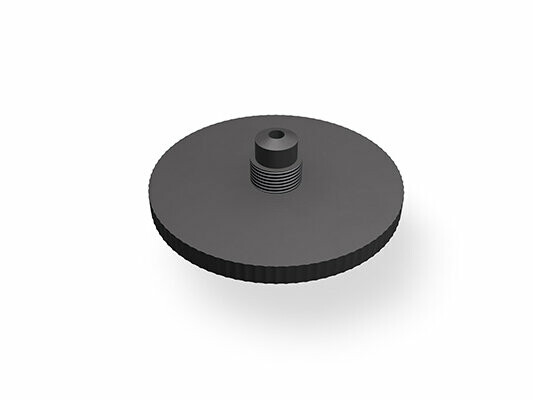

Plattenmundstück für Balkonniete
Zur zwängungsfreien Montage von PREFABOND Aluminium Verbundplatten. Außendurchmesser: 30 mm

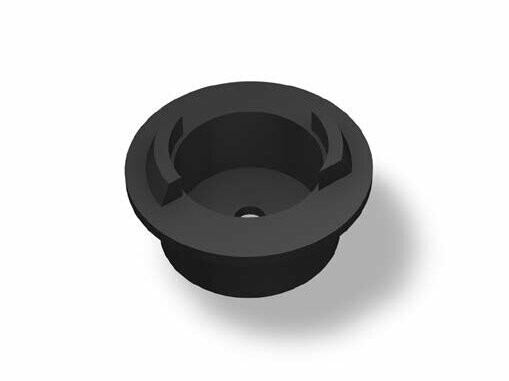

Plattenmundstück für Fassadenniete
zur Befestigung auf Metallunterkonstruktionen; Außendurchmesser 49 mm

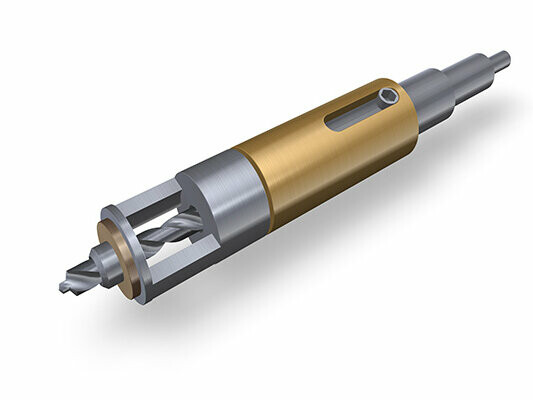

Einhand-Federbohrvorrichtung
zur Befestigung auf Metallunterkonstruktionen; Bohrungsdurchmesser Platte 9,5 mm

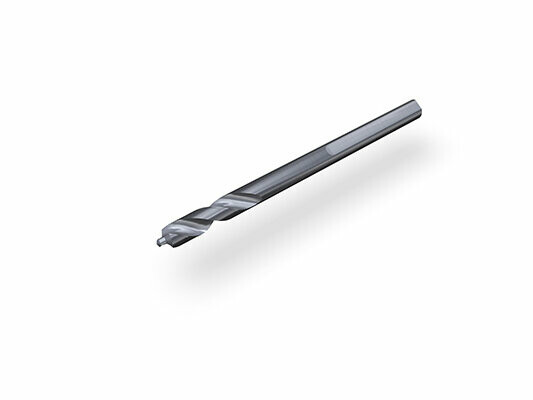

Spezialbohrer für Metallunterkonstruktionen
Ersatzbohrer für die Einhand-Federbohrvorrichtung

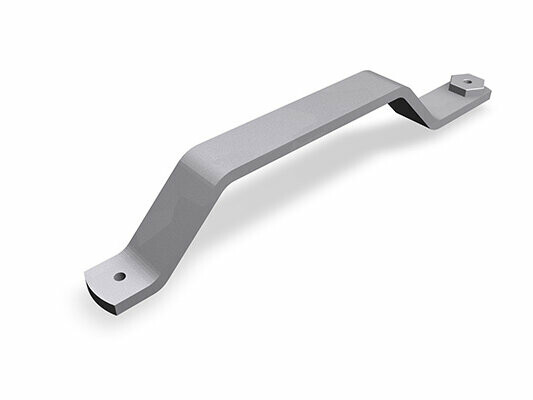

Bügelbohrvorrichtung für Metallunterkonstruktionen
Ø 9,5/5,1 mm

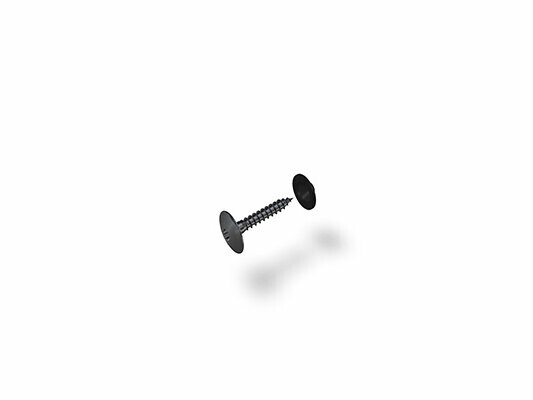

Fassadenschraube für Holz-Unterkonstruktion
4,8 × 30 mm, inkl. Fassadenzentrierdichtring, Ø 14 × 4 mm, Kopf 16 mm

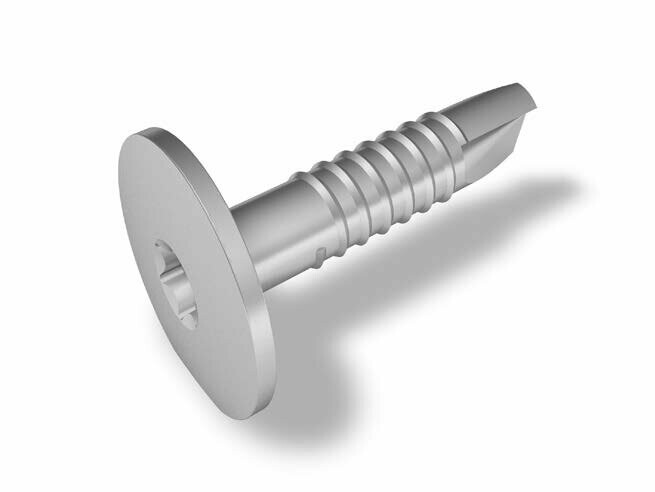

Fassadenschraube für Aluminium-Unterkonstruktion
5,5 × 25 mm, Ø 11 × 4 mm, Kopf 16 mm

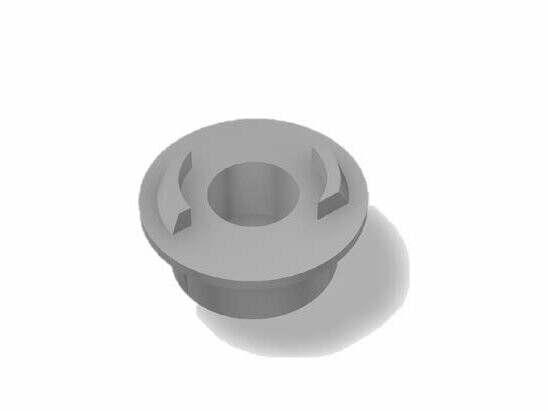

Festpunkthülse für Fassadenschraube (Aluminium-Unterkonstruktion)
Ø 11 × 4 mm, zur Reduktion des Bohrlochs von 11 auf 5,8 mm
Gleitpunkthülse für Fassadenschraube (Aluminium-Unterkonstruktion)
Ø 11 × 4 mm, zur Reduktion des Bohrlochs von 11 auf 8,4 mm

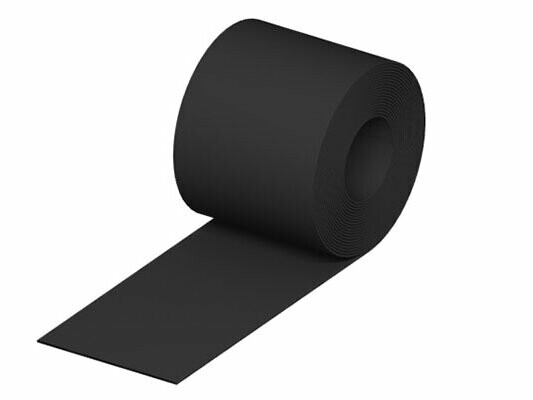

EPDM-Fugenband
70 × 0,75 mm, 135 × 0,75 mm; zum Schutz der Holz-Unterkonstruktion; einseitig selbstklebend oder nicht selbstklebend

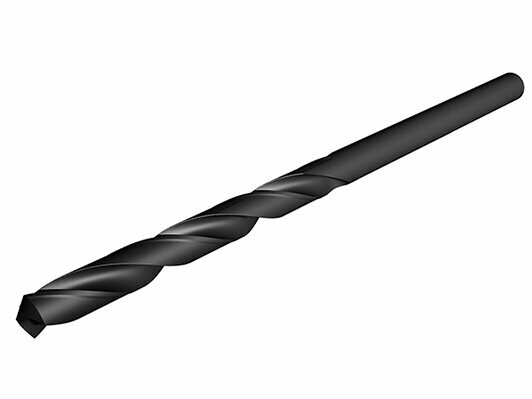

Spezialbohrer für Holzunterkonstruktion
Ø 3,3 mm, DIN 338
Bügelbohrvorrichtung für Holzunterkonstruktion
Ø 9,5/3,3 mm, Bohrungsdurchmesser Platte 9,5 mm / Unterkonstruktion 3,3 mm

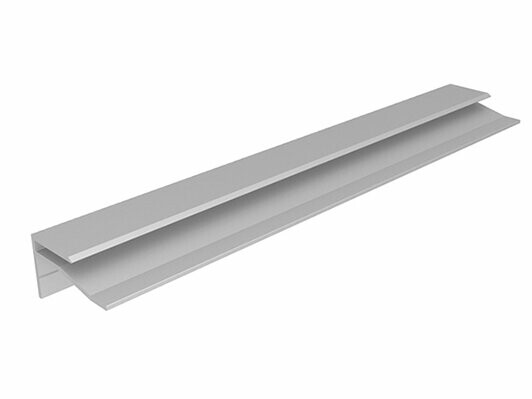

F-Profil für PREFABond
3.000 mm

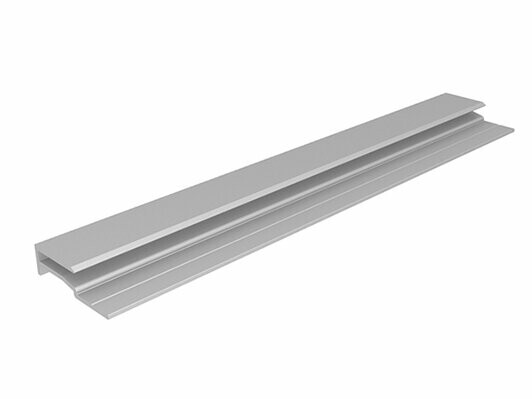

U-Profil für PREFABond
3.000 mm

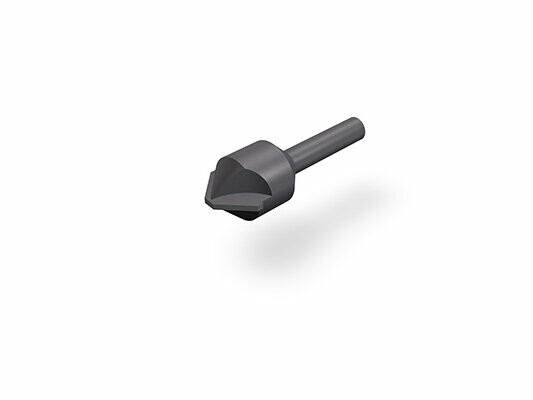

90° V-Nut-Fräser
zur Bearbeitung von PREFABOND mit FR-Kern

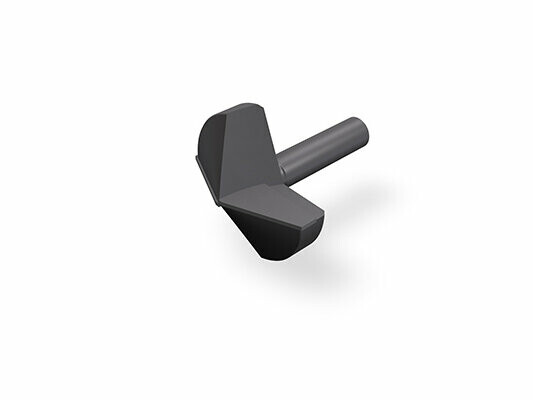

135° V-Nut-Fräser
zur Bearbeitung von PREFABOND mit FR-Kern

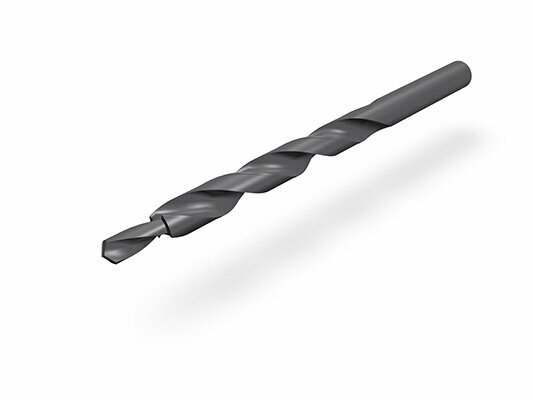

Stufenbohrer
zur Bearbeitung von PREFABOND mit FR-Kern und zum Vorbohren der Metallunterkonstruktion

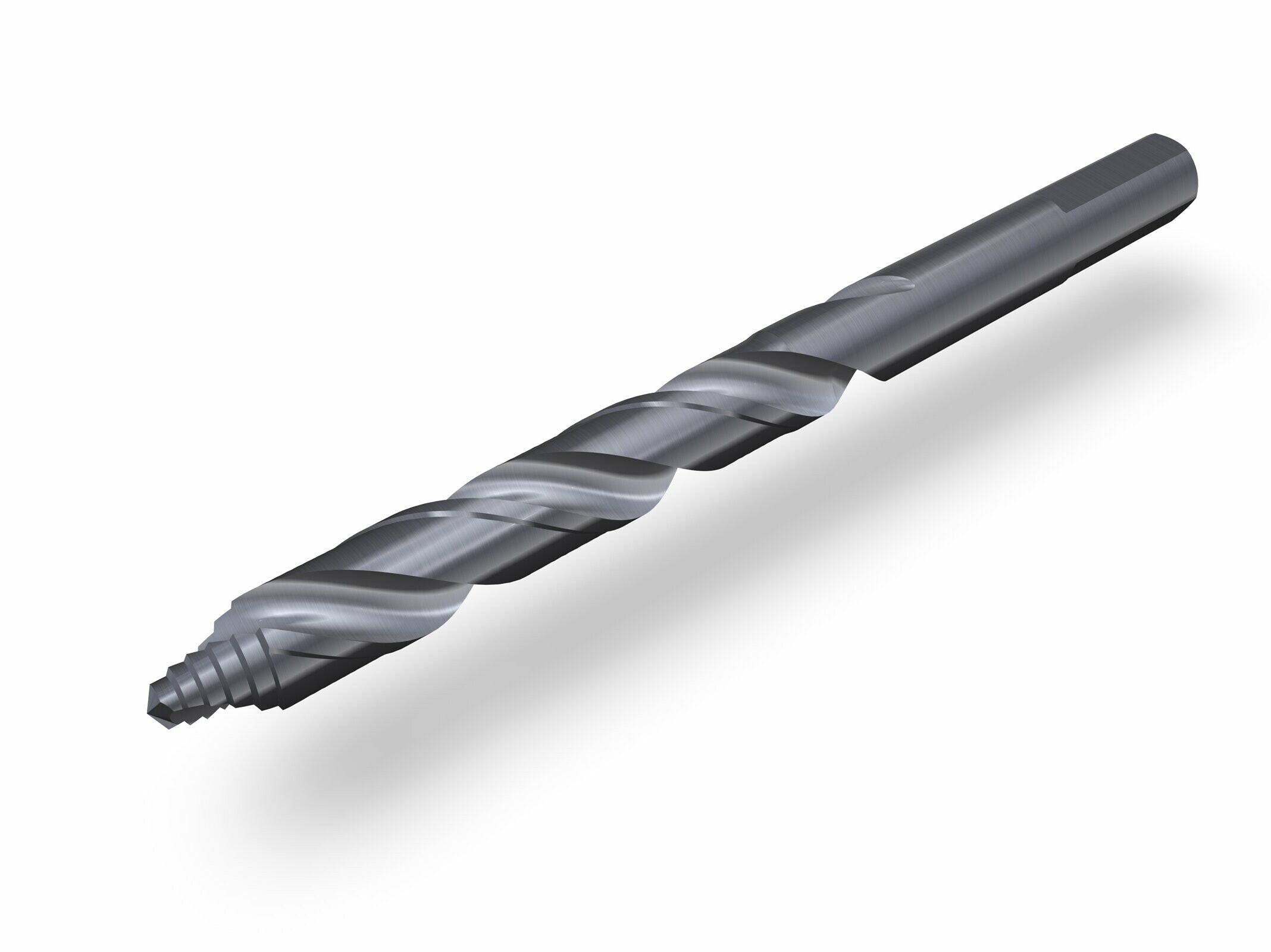

Spiralbohrer HSS Smart Step
Spiralbohrer für PREFABOND, für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz.

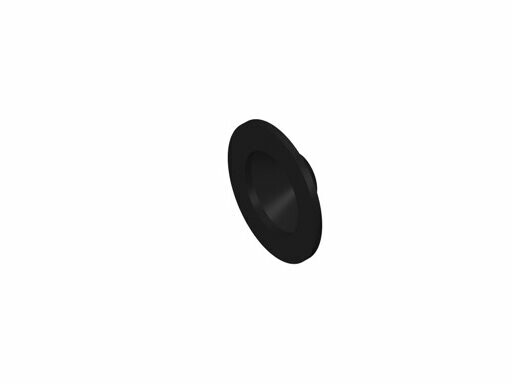

Fassadenzentrierdichtring
Ø 14 × 4 mm, zur Zentrierung und Abdichtung der Befestigungsschraube für Aluminium Verbundplatten an Holz-Unterkonstruktion

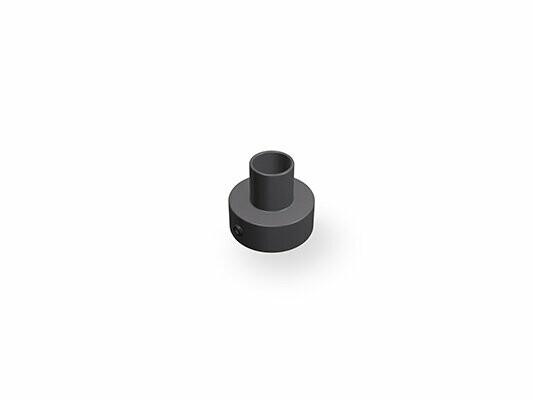

Tiefenanschlag für Stufenbohrer
Ø 9,5 × Ø 5,1 mm

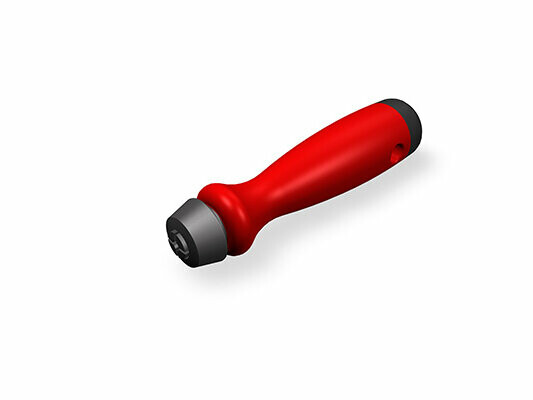

Entgraterstiel
Typ S/E, Für die Direktaufnahme von Klingen Ø 3,2 mm; zur Bearbeitung von PREFABOND

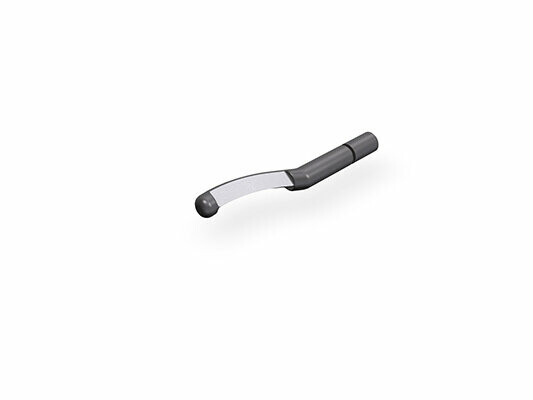

Klingen für Entgraterstiel
S10/E100, Ø 3,2 mm; Ø 3,2 mm; zur Bearbeitung von PREFABOND

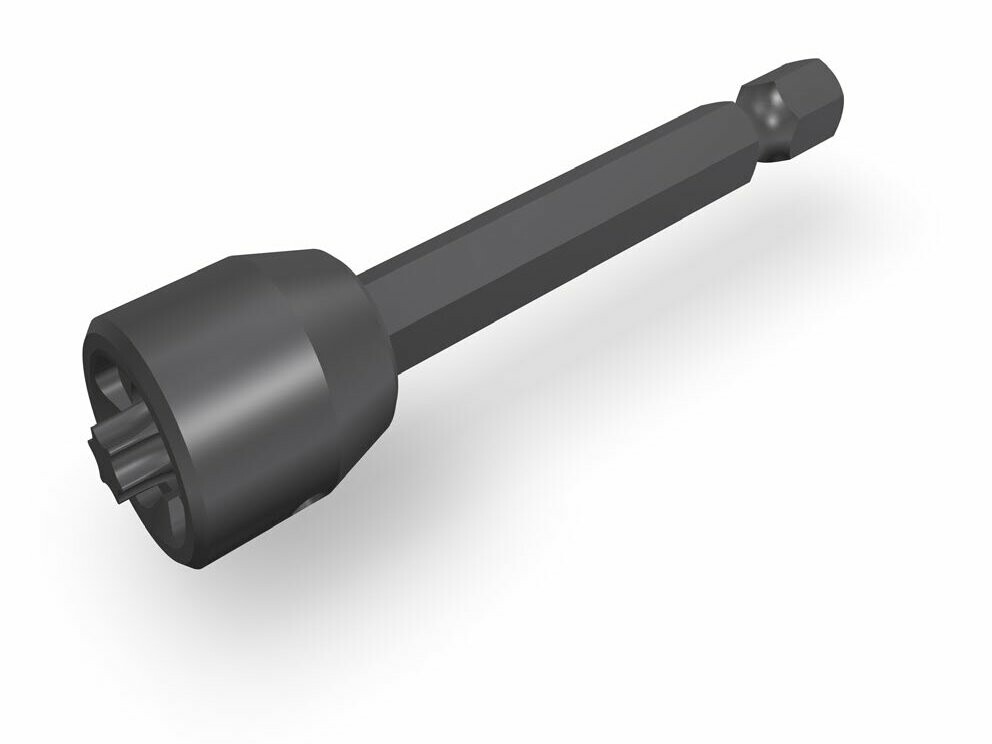

LT-XT Tool TX 25
Zur Verschraubung der PREFABOND Fassadenschrauben (Kopfdurchmesser 16 mm) für Aluminium-Unterkonstruktionen
Folienschneider
für Fixpunkte (Ø 5,1 mm) oder Gleitpunkte (Ø 9,5 mm)
Montagehilfe PREFABOND
Fugenbreite 8 oder 10 mm, für Längs- und Querfuge geeignet

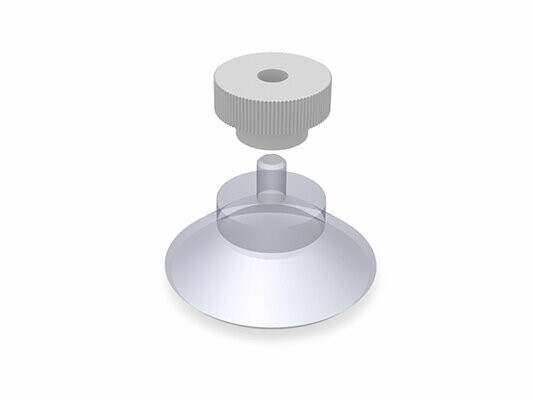

Saugnapf und Mutter
-
